Пластинчатые теплообменники

Видео:Пластинчатый теплообменник (разборный)Скачать

Теплообменник и его виды

Теплообменник работает как аппарат-посредник между двумя средами, имеющими разную температуру. Существуют устройства регенеративного и рекуперативного типа, отличающиеся принципом работы.

В регенеративных теплообменниках предусмотрена одна рабочая поверхность, с которой по очереди контактируют жидкие среды. Рекуперативные аппараты имеют стенку из теплопроводного материала, которая отделяет движущиеся среды друг от друга. В промышленности получили распространение устройства именно такого типа.

Разновидности рекуперативных теплообменников:

1. Пластинчатые – сборные модификации из соединенных модульных пластин с бесклеевыми термостойкими прокладками между ними (самый популярный вариант);
2. Кожухотрубные – сварные или припаянные конструкции из труб, образующих решетку;
3. Витые – оснащены концентрическими змеевиками, теплоноситель направляется по спиральной трубе и межтрубному пространству;
4. Спиральные – металлические конструкции, изготавливаются из тонких металлических листов, свернутых в своеобразную спираль;
5. С водяным или воздушным принципом работы.

Конструкция

К элементам конструкции пластинчатого теплообменника относятся:

• две плиты (фиксированная и прижимная);
• входные и выходные патрубки с соединениями разных типов;
• набор герметично соединенных пластин, направляющих, резьбовых метизов;
• подставка для установки в системе теплоснабжения.

Основной рабочий элемент конструкции – пластины из инертных материалов для передачи энергии между теплоносителями. Выполненные методом штамповки, они устойчивы к коррозии и воздействию любых агрессивных сред.

В собранном виде теплообменный аппарат состоит из плотно (герметично) примыкающих друг к другу пластин. На их стыке образуются каналы (щели). Толщина пластин варьируется от 0,4 до 1 мм. Они не отличаются по форме и выполнены из нержавеющей стали, реже из титана и других дорогих сплавов. Требования к материалу определяются задачами, для которых теплообменник предназначен.

В качестве изолирующего материала чаще всего задействуют каучук или полимерные композиты. При выборе следует учитывать жесткость условий эксплуатации, температурный диапазон, тип рабочей среды.

Рекомендуемые виды полимеров в зависимости от характеристик активных сред:

• вода и гликоль – EPDM;
• масляные и нефтесодержащие теплоносители – Nitril;
• высокотемпературная среда, пар – Viton.

Видео:Как правильно подобрать пластинчатый теплообменник?Скачать

Основные виды пластинчатых теплообменников, их предназначение и преимущества:

1. Разборные (конструкция представляет собой пакет пластин и резиновые уплотнители):

• низкие затраты на производство и монтаж;
• регулируемая, легко настраиваемая производительность;
• несложная дешевая эксплуатация, быстрый ремонт;
• безотказность, минимальные интервалы простоя;
• низкая энергоемкость;
• возможность переработки.

Сфера применения пластинчатого теплообменника с разборной конструкцией: системы отопления, бассейны, холодильное и климатическое оборудование, горячее водоснабжение, теплопункты.

2. Паяные (цельная конструкция со спаянными пластинами, без резиновых прокладок):

• компактность и низкая стоимость;
• оптимальное соотношение производительности и стоимости;
• быстрый и дешевый монтаж и сборка;
• надежность и безотказность.

Область применения паяных конструкций: холодильные аппараты, компрессоры и турбинные установки, кондиционеры и вентиляторы, промышленные установки разного назначения.

3. Сварные и полусварные (соединенные при помощи сварных швов):

• простая компактная конструкция без уплотняющих прокладок;
• регулируемый поток;
• устойчивость к действию агрессивных сред;
• максимальный диапазон температур;
• допустимое давление до 4 МПа, температура до 300 °С;
• простота монтажа;
• устойчивость к абразивным и агрессивным веществам;
• надежность и длительный рабочий ресурс.

Сфера применения сварных и полусварных агрегатов: пищевая, химическая и фармацевтическая отрасль, системы кондиционирования и охлаждения, в том числе в промышленности и медицине, работа тепловых насосов и систем горячего водоснабжения.

Видео:Производство пластинчатых теплообменниковСкачать

Пластинчатые теплообменники – технические характеристики

Пластинчатый теплообменник отличается довольно высокими показателями мощности. Режим температуры теплоносителя может достигать 180 градусов. Надежные пластинчатые теплообменники широко применяются в сферах отопления, энергетики, пищевой промышленности, климатическом, холодильном и вентиляционном оборудовании.

Основные характеристики агрегата будут различаться в зависимости от типа конструкции и модели:

К стандартным техническим параметрам пластинчатых аппаратов относятся:

1. Материал пластин – чаще всего листовая тонкая сталь AISI304 или AISI316, титан, сплавы 254 SMO, хастеллой (на основе никеля).
2. Температурный максимум теплоносителя, на который рассчитаны пластины – 180°C.
3. Предельное давление среды – 25 кгс/кв.см.
4. Площадь поверхности теплообмена – 0,1-2100 кв.м.
5. Количество пластин 7-10 штук и более, зависит от сферы применения.

При выборе конкретной модели целесообразно учитывать условия эксплуатации – для большей мощности требуется больше пластин. Их количество определяет производительность и полезное действие системы теплоподачи или охлаждения.

Технические характеристики герметичных пластинчатых теплообменников MIT

Более подробную информацию по техническим характеристикам можно узнать в этом каталоге

Технические характеристики сварных пластинчатых теплообменников MIT

Более подробную информацию по техническим характеристикам можно узнать в этом каталоге

Отраслевое применение пластинчатых теплообменников

На коммунальных объектах

Пластинчатые теплообменники помогают решать широкий спектр задач: подогревать воду для горячего водоснабжения, бойлеров и бассейнов, систем вентиляции и теплых полов. Их часто задействуют в составе независимого контура отопительной системы, питающейся от ТЭЦ или ЦТП. При этом температура не должна превышать 180 °C, давление – 16 кПа.

В пищевой промышленности

Теплообменники как элемент охладительного, испарительного и пастеризующего оборудования незаменимы в производстве молочных продуктов, сахара, растительных масел, пива, спирта. Самые востребованные в пищевой промышленности модификации – разборные и паяные.

Металлургия и судостроение

Многие технологические процессы в металлургии связаны с сильным нагреванием конструкций и агрегатов. Теплообменники охлаждают оборудование и рабочие среды, смазку в гидравлике и травильные растворы. В судостроении теплообменники применяют для охлаждения двигателя, в составе отопительной системы и ГВС.

Теплообменники необходимы, чтобы охлаждать горячие вещества и подогревать жидкости. Они входят в состав сетевых комплексов, систем подготовки воды и аппаратов низкого давления. В нефтегазовом производстве востребованы титановые конструкции с листом до 0,7 мм и уплотнителем из полимеров NBR или «Витон».

Техническое Задание и Опросный лист по отраслям :

• ТЗ расчета теплообменника для холодильной промышленности;
• ТЗ расчета теплообменника для энергетики и нефтегаза;
• ТЗ расчета теплообменника для теплоснабжения и ЖКХ;
• ТЗ расчета теплообменника для перерабатывающей промышленности;
• ТЗ расчета теплообменника для морского применения;
• ТЗ расчета теплообменника для фармацевтики;
• ТЗ расчета теплообменника для машиностроения и металлургии;

Технические преимущества конструкции

Если сравнивать технические параметры с кожухотрубными моделями, можно выделить следующие особенности разборных пластинчатых конструкций:

1. Повышенный индекс теплопередачи (3-5 вместо 1);
2. Допустимая разность температур рабочих сред всего 1-2% (в кожухотрубных конструкциях 5-10 градусов);
3. Есть возможность произвольно менять площадь поверхности, просто добавляя и убирая пластины;
4. При сборке не требуется сварка и вальцовка за счет разборной конструкции;
5. Более простое обслуживание, осмотр, диагностика неполадок, удобный доступ к внутренним элементам, замена и промывка пластин;
6. В 8 раз меньше затраты времени на разборку (15 минут вместо 2 часов);
7. Простая и оперативная замена уплотнителей (клей не используется);
8. Моментальное обнаружение течи без разборки устройства;
9. Неподверженность коррозии и нечувствительность к вибрациям;
10. Ресурс безотказной работы до капитального ремонта 20 лет (кожухотрубные модели требуют ремонта через 5-10 лет);
11. Пластинчатые агрегаты выигрывают в весе и размерах;
12. Не требуется теплоизоляция и специальный фундамент.

Видео:Инструкция по эксплуатации пластинчатых теплообменников. Рекомендации и требования.Скачать

Принцип работы и устройство пластинчатого теплообменника

В каждой из пластин для теплоносителя и уплотнения предусмотрено по два отверстия:

1. для подведения и отведения разогретого теплоносителя;
2. для герметичного соединения пластин и изоляции теплоносителей за счет компактных уплотнителей.

Характерная особенность и преимущество пластинчатого теплообменника в том, что движение теплоносителя сопровождается завихрениями потока, что резко усиливает обмен тепловой энергией. Сопротивление при этом минимальное, что сокращает образование накипи. За счет многократного и интенсивного теплового обмена эффективность работы и КПД пластинчатого теплообменника одни из самых высоких.

Последствия неправильного подбора теплообменника

Для длительной безотказной эксплуатации важно выбрать модель, которая будет оптимальной для конкретных сред, температурных режимов, мощности и периодичности нагрузки. Выбрать подходящий по всем критериям вариант может только специалист. Обращение к профессионалам гарантирует отсутствие поломок в течение всего срока службы устройства. Отпадает необходимость в частом сервисном обслуживании и ремонте. Правильный выбор системы исключает распространенную проблему стекловидной накипи, ведущую к поломкам устройства.

Автоматика и подключение

При монтаже оборудования важно учитывать, что теплообменник всегда работает как элемент системы. Он не используется в качестве самостоятельного аппарата. Вместе с теплообменником в системе задействовано следующее оборудование: обратные клапаны, запорная арматура (комплекс задвижек, заслонок), контрольно-измерительные аппараты – манометры, термометры, циркуляционные насосы и другие виды приборов и агрегатов.

Видео:Принцип работы пластинчатого теплообменника. Animation of the plate heat exchanger operation processСкачать

Варианты подключения пластинчатого теплообменника, их достоинства и недостатки.

1. Независимая одноступенчатая параллельная схема.

• Экономичная установка, экономия свободного пространства;
• Простота конструкции.

• Отсутствует подогрев холодного теплоносителя.

2. Двухступенчатая смешанная схема.

• За счет подогрева входящего теплоносителя обратным потоком эффективность увеличивается на 40%.

• При проектировании системы горячего водоснабжения нужно подключать сразу два теплообменника, что удорожает решение.

3. Двухступенчатая последовательная схема.

• Стабилизируется сетевая нагрузка, растет эффективность применения теплоносителя.
• Уменьшаются расходы на 60% в сравнении с параллельной схемой и на 20-25% в сравнении со смешанной.

• Невозможность 100% автоматизации.

Видео:Принцип действия пластинчатого теплообменника видеоСкачать

Подбор пластинчатого теплообменника

Чтобы правильно подобрать пластинчатый теплообменник, необходимо рассчитать его технические параметры.

За основу берутся следующие данные:

1. — схема присоединения ГВС;
2. — тепловая нагрузка (мощность);
3. — данные о греющей среде:
   • температура на входе (для зимы/ лета), в °С;
   • температура на выходе (для зимы/ лета), в °С;
   • расход среды (если нет данных по мощности), в куб. м/час;
   • допустимые потери давления (атм.);
4. — данные о нагреваемой среде:
   • входная температура (зима/лето), в °С;
   • выходная температура (зима/лето), в °С;
   • расход среды (если нет данных по мощности), в куб. м/час;
   • допустимые потери давления (в атм.);
   • запас мощности (в %).

Пример расчета

Пластинчатые теплообменники относятся к индивидуальному инженерному оборудованию, которое отдельно выбирается, настраивается и адаптируется под каждый объект. Укажите нам конкретные технические параметры по вашему проекту, и мы сразу рассчитаем, какое оборудование необходимо в вашем случае.

Чтобы оставить нам данные для расчетов, заполните онлайн форму заявки на сайте, напишите или позвоните. Ниже мы приводим список основных параметров, которые нужны, чтобы рассчитать пластинчатый теплообменник.

1. Мощность (нагрузка) – количество тепловой энергии, необходимое для отопления и горячего водоснабжения объекта (измеряется в Гкал/час, ккал/час, кВт/час).
2. Температурные графики – какую температуру дает и забирает обратно теплосеть, какой температурной отметки необходимо достичь.

Посмотреть эти характеристики можно в договоре с теплосетью. Там приведены технические условия и прописаны температурные графики, а также мощность, отведенная на отопление и горячее водоснабжение.

Основываясь на предоставленных вами данных, мы рассчитываем теплообменник и информируем вас о его стоимости и условиях поставки. Предоставляем подробный расчет, техническое описание требуемого аппарата с указанием габаритов и веса теплообменника пластинчатого.

Расчет от нашей компании производится с помощью профессионального программного обсечения

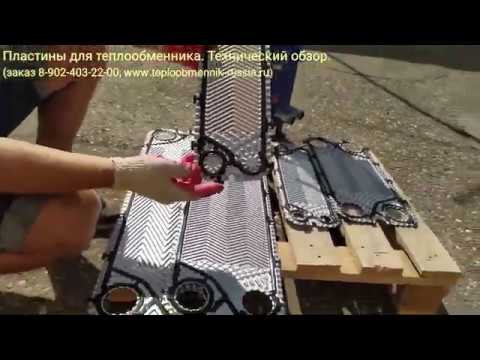

Видео:Пластины для теплообменника. Технический обзорСкачать

Преимущества заказа пластинчатого теплообменника у нас:

1. Точный расчет теплообменника. Подбираем адаптированное оборудование под ваш проект.
2. Гарантия объективной стоимости. Оптимизируя мощность оборудования, не завышаем цену.
3. Оперативно обрабатываем заявки.
4. Организуем изготовление, доставку и подключение пластинчатого теплообменника на выгодных условиях.
5. Предлагаем оптовые цены за счет прямого сотрудничества с ведущими производителями.
6. Несем полную ответственность за соблюдение сроков и качество техники.

Звоните, мы поможем с решением вашей задачи, рассчитаем и спроектируем аппарат, организуем доставку и установку. Предлагаем пластинчатые теплообменники российского производства с высоким КПД и выгодными техническими параметрами и характеристиками. В каталоге представлены приблизительные описания моделей, назначение и особенности эксплуатации теплообменников пластинчатого типа.

Видео:Как правильно подобрать материалы пластин и прокладок для теплообменника?Скачать

Расчет пластинчатого теплообменника. 3 реальных примера из практики.

Поговорим о расчетах теплообменников, это довольно непростой процесс, как бы ни казалось с первого взгляда. Сложность, как всегда кроется в деталях. При общении с заказчиками, мы часто слышим 3 основных вопроса:

1. Какая цена теплообменника?
2. За сколько времени вы его изготовите?
3. Есть ли скидка?

Кажется все очень просто, посчитал теплообменник, уточнил сроки изготовления, договорился о приемлемой цене и готово. Но, на практике все выглядит немного сложнее…

Итак, мы получили заявку на подбор теплообменника – что происходит дальше? Первое общение с заказчиком – это звонок по телефону. Цель этого звонка, выяснить, какие данные есть у заказчика для расчета теплообменника. В обязательном порядке, за клиентом закрепляется инженер. Его задача определить параметры для расчета:

1. Мощность теплообменного аппарата
2. Типы рабочих сред
3. Какой процесс будет происходить в теплообменнике (нагрев или охлаждение)
4. Температуры рабочих сред на входе и выходе из теплообменника

Эти параметры может предоставить заказчик, заполнив опросный лист или просто сообщив их нам. Очень часто, данных не достаточно для расчета. В таком случае, наш инженер начинает работать с организациями и людьми, которые имеют прямое отношение к разработке тех. условий, при которых будет эксплуатироваться теплообменник (проектные институты, поставщики тепла, специалисты на объектах и т.д.). При этом он самостоятельно выясняет недостающие параметры и приступает к расчету теплообменника.

Для расчета используются специальные программы. Их разрабатывают ведущие производители теплообменных аппаратов. Собранные технические параметры вносятся в программу, где происходит расчет аппарата.

Программа для расчета пластинчатых теплообменников

Мы подошли к этапу, когда все данные собраны и занесены в программу. Какой результат мы получим?
Для этого предлагаю рассмотреть реальный пример из нашей практики. К нам обратился заказчик из г. Волгограда. Он поставил задачу рассчитать пластинчатый теплообменник для системы отопления многоквартирного жилого дома. По техническому заданию теплообменник должен обладать следующими параметрами:

1. Мощность – 400 кВт.
2. Температура греющего теплоносителя – 95С
3. Нагреваемый контур имеет график 60C/80C. Теплоноситель для потребителя необходимо нагреть до 80С
4. Потери давления в теплообменнике 30 кПа по обоим контурам теплообменника
5. Запас поверхности теплообменника – 15%

Наш инженер внес эти параметры в программу расчета. В результате мы получили теплообменный аппарат SN14-37. Расчет состоит из теплофизической части и чертежа теплообменника.

Мы используем только сертифицированные программы для подбора теплообменников. Благодаря этому можем гарантировать 100% правильность расчета.

Расчет теплообменника занимает от 15 до 30 минут. Сложные случаи применения, такие как: агрессивные среды, мощность более 5 МВт., теплообменники с нестандартными патрубками и т. д. могут занимать до 3-4 часов.

После того как расчет будет выполнен, наш специалист направит вам на согласование:

1. Технический расчет теплообменника. Он включает в себя теплотехнический расчет и чертеж теплообменника.
2. Коммерческое предложение с ценой и сроком изготовления аппарата
3. Рекомендации по установке и эксплуатации

Мы проводим более 25 расчетов теплообменников в день. Эти расчеты затрагивают различные сферы применения, от стандартных (ГВС, отопление, теплый пол), до таких экзотических, как нагрев воды в аквариуме, майнинг и охлаждение воды в бассейне с моржом.
Давайте рассмотрим 3 примера расчета теплообменных аппаратов, выполненных для различных инженерных систем. Выясним особенности расчета каждого варианта.

Теплообменник для системы ГВС
При расчете этих теплообменников, ключевым параметром является пиковый расход горячей воды. Его можно определить, зная, сколько в системе точек водоразбора. Ниже представлен расчет теплообменника для системы ГВС с 30 точками. 20 точек могут работать одновременно – пиковый расход по горячей воде – 4,5 т./ч.

3. Теплообменник для нагрева бассейна
Расчет теплообменника для бассейна проводится по следующим основным параметрам: объем бассейна, площадь зеркала воды, открытый или закрытый бассейн и т.д. Эти данные позволяют определить мощность теплообменного аппарата. Давайте рассмотрим пример расчета теплообменника для нагрева воды в бассейне объемом 150 м3.

В заключение, мы вынесем основные тезисы, которые помогут вам при подборе теплообменника:

1. Особое внимание уделите определению расчетных параметров, на основании которых будет проводиться расчет – это может сэкономить ваши средства! Бывают ситуации, когда изменение температуры рабочей среды на несколько градусов, меняет цену теплообменника на несколько тысяч рублей.
2. При сравнении расчетов от нескольких производителей. Обратите внимание на такие параметры как: площадь поверхности теплообмена, запас поверхности теплообмена в % и потери давления. Это параметры, которыми чаще всего манипулируют, чтобы снизить цену теплообменника.
3. Также найдите в расчете пункт, где указан материал пластин и толщина пластин. Очевидно, что теплообменник с пластинами из нержавеющей стали AISI304 будет дешевле теплообменника с пластинами из AISI316. Это же касается и толщины пластин, она должна быть 0,5 мм. – это оптимальный вариант. Более тонкие пластины это маркетинговый ход, цель которого снизить цену теплообменника, при этом ухудшив его эксплуатационные свойства.
4. Работайте с организациями, которые не первый год на рынке и имеют свой сервисный отдел. Это поможет вам в дальнейшем без проблем найти запасные комплектующие и провести промывку вашего теплообменника.

Надеемся, информация, изложенная в статье, поможет вам при выборе теплообменника. Если у вас возникнут какие-то сложности и вопросы – мы всегда готовы помочь. Наши специалисты объяснят, какие данные необходимы для расчета и помогут их правильно определить.

Если вы не нашли ответа на свой вопрос в нашей статье или
вам необходим подбор теплообменника, обращайтесь к нам:

ТЕЛЕФОН: +7 (800) 301-02-65 (бесплатный номер)

8-902-403-22-00 (WhatsApp, Viber)

АДРЕС: Россия, г. Краснодар, ул. Дзержинского 94/1

Видео:Обслуживание теплообменника. Чистка пластинСкачать

Расчет теплообменника пластинчатого

Расчет пластинчатого теплообменника – это процесс технических расчетов, предназначенный для поиска желаемого решения в теплоснабжении и его осуществления.

Данные теплообменника, которые нужны для технического расчета:

• тип среды (пример вода-вода, пар-вода, масло-вода и др.)
• тепловая нагрузка (Гкал/ч) или мощность (кВт)
• массовый расход среды (т / ч) — если не известна тепловая нагрузка
• температура среды на входе в теплообменник °С (по горячей и холодной стороне)
• температура среды на выходе из теплообменника °С (по горячей и холодной стороне)

Для расчета данных также понадобятся:

• из технических условий (ТУ), которые выдает теплоснабжающая организация
• из договора с теплоснабжающей организацией
• из технического задания (ТЗ) от гл. инженера, технолога

Видео:Обзор пластинчатого теплообменника SN19Скачать

Подробнее об исходных данных для расчета

1. Температура на входе и выходе обоих контуров.
   Для примера рассмотри котел, в котором максимальное значение входной температуры – 55°С, а LMTD равен 10 градусам. Так, чем больше эта разница, тем дешевле и меньше в размерах теплообменник.
2. Максимально допустимая рабочая температура, давление среды.
   Чем хуже параметры, тем ниже цена. Параметры и стоимость оборудования определяют данные проекта.
3. Массовый расход (m) рабочей среды в обоих контурах (кг/с, кг/ч).
   Проще говоря – это пропускная способность оборудования. Очень часто может быть указан всего один параметр – объем расходов воды, который предусмотрен отдельной надписью на гидравлическом насосе. Измеряют его в кубических метрах в час, или в литрах в минуту.
   Умножив объем пропускной способности на плотность, можно высчитать общий массовый расход. Обычно плотность рабочей среды изменяется в зависимости от температуры воды. Показатель для холодной воды из центральной системы равен 0.99913.
4. Тепловая мощность (Р, кВт).
   Тепловая нагрузка – это отданное оборудованием количество тепла. Определить тепловую нагрузку можно при помощи формулы (если нам известны все параметры, что были выше):
   P = m * cp *δt, где m – расход среды, cp – удельная теплоемкость (для воды, нагретой до 20 градусов, равна 4,182 кДж/(кг *°C)), δt – температурная разность на входе и выходе одного контура (t1 — t2).
5. Дополнительные характеристики.

• для выбора материала пластин стоит узнать вязкость и вид рабочей среды;
• средний температурный напор LMTD (рассчитывается по формуле ΔT1 — ΔT2/( In ΔT1/ ΔT2), где ΔT1 = T1(температура на входе горячего контура) — T4(выход горячего контура)
  и ΔT2 = T2 (вход холодного контура) — T3 (выход холодного контура);
• уровень загрязненности среды (R). Его редко учитывают, так как данный параметр нужен только в определенных случаях. К примеру: система центрального теплоснабжения не требует данный параметр.

Подбор и расчет стоимости теплообменника удобным для вас способом

Получить консультацию

Рассчитаем по параметрам

Делаем расчёт точно и профессионально, без всяких манипуляций

Есть готовый расчет теплообменника?

Рассчитаем стоимость по номеру расчета, серийному номеру, расчетному листу, спецификации, по шильдику теплообменника

Откуда взять расчетные данные для ПТО?

Расчетные данные (нагрузки, давления, температурные графики) выдаются теплоснабжающими организациями (тепловыми сетями, котельными) в виде пояснительных записок, Технических условий (ТУ).

Также эти данные вы можете взять из договора с теплоснабжающей организацией, или из проекта модернизации или переоборудования ИТП, УУТО. Если у вас остались вопросы по данным для расчета, то можно обратиться к менеджеру за консультацией.

Видео:Сборка пластинчатого теплообменника Ридан НН188 специалистами ВАРМ #shortsСкачать

ОСТАВЬТЕ ЗАПРОС
и наш специалист поможет подобрать оборудование

Видео:Разборный теплообменник SN14-10 для системы вентиляции, 50 кВт отапливаемая площадь 700м2Скачать

Виды технического расчета теплообменного оборудования

Тепловой расчет

Данные теплоносителей при техническом расчете оборудования должны быть обязательно известны. Среди этих данных должны быть: физико-химические свойства, расход и температуры (начальная и конечная). Если данные одного из параметров не известны, то его определяют с помощью теплового расчета.

Тепловой расчет предназначен для определения основных характеристик устройства, среди которых: расход теплоносителя, коэффициент теплоотдачи, тепловая нагрузка, средняя разница температур. Находят все эти параметры с помощью теплового баланса.

Давайте рассмотрим пример общего расчета.

В аппарате теплообменника тепловая энергия циркулирует от одного потока к другому. Это происходит в процессе нагрева или охлаждения.

Q – количество теплоты передаваемое или принимаемое теплоносителем [Вт],

G_г,х – расход горячего и холодного теплоносителей [кг/ч];
с_г,х – теплоемкости горячего и холодного теплоносителей [Дж/кг·град];
t_{г,х н} – начальная температура горячего и холодного теплоносителей [°C];
t_{г,х к} – конечная температура горячего и холодного теплоносителей [°C];

При этом, учитывайте, что количество входящей и выходящей теплоты во много зависит от состояния теплоносителя. Если в процессе работы состояние стабильно, то расчет производим по формуле выше. Если хоть один теплоноситель меняет свое агрегатное состояние, то расчет входящего и выходящего тепла стоит производить по формуле ниже:

r – теплота конденсации [Дж/кг];
с_п,к – удельные теплоемкости пара и конденсата [Дж/кг·град];
t_к – температура конденсата на выходе из аппарата [°C].

Первый и третий члены стоит исключать из правой части формулы, если конденсат не охлаждается. Исключив эти параметры, формула будет иметь следующее выражение:

Благодаря данной формуле определяем расход теплоносителя:

Формула для расхода, если нагрев идет паром:

G – расход соответствующего теплоносителя [кг/ч];
Q – количество теплоты [Вт];
с – удельная теплоемкость теплоносителей [Дж/кг·град];
r – теплота конденсации [Дж/кг];
t_{г,х н} – начальная температура горячего и холодного теплоносителей [°C];
t_{г,х к} – конечная температура горячего и холодного теплоносителей [°C].

Основная сила теплообмена – разница между его составляющими. Это связано с тем, что проходя теплоносители, температура потока меняется, в связи с этим меняются и показатели разницы температур, поэтому для подсчетов стоит использовать среднестатистическое значение. Разницу температур в обоих направлениях движения можно высчитать с помощью среднелогарифмического:

∆t_ср = (∆t_б — ∆t_м) / ln (∆t_б/∆t_м) где ∆t_б, ∆t_м – большая и меньшая средняя разность температур теплоносителей на входе и выходе из аппарата. Определение при перекрестном и смешанном токе теплоносителей происходит по той же формуле с добавлением поправочного коэффициента
∆t_ср = ∆t_ср ·f_попр . Коэффициент теплопередачи может быть определен следующим образом:

δ_ст – толщина стенки [мм];
λ_ст – коэффициент теплопроводности материала стенки [Вт/м·град];
α_1,2 – коэффициенты теплоотдачи внутренней и внешней стороны стенки [Вт/м 2 ·град];
R_заг – коэффициент загрязнения стенки.

Конструктивный расчет

В данном виде расчета, существуют два подвида: расчет подробный и ориентировочный.

Расчет ориентировочный предназначен для определения поверхности теплообменника, размера его проходного сечения, поиска приближенных коэффициентов значения теплообмена. Последняя задача выполняется с помощью справочных материалов.

Ориентировочный расчет поверхности теплообмена производят благодаря следующим формулам:

F = Q/ k·∆t_ср [м 2 ]

Размер проходного сечения теплоносителей определяют из формулы:

S = G/(w·ρ) [м 2 ]

G – расход теплоносителя [кг/ч];
(w·ρ) – массовая скорость потока теплоносителя [кг/ м 2 ·с]. Для расчета скорость потока принимают исходя из типа теплоносителей:

Вид теплоносителя

Скорость потока, м/с

Вязкие жидкости

0,636 · (∆Pгр/∆Pнагр) 0,364 · (1000 – t нагр ср/ 1000 – tгр ср) Gгр, нагр – расход теплоносителей [кг/ч]; ∆Pгр, нагр – перепад давления теплоносителей [кПа]; tгр, нагр ср – средняя температура теплоносителей [°C]; Если соотношение Хгр/Хнагр будет меньше двух, то выбираем компоновку симметрическую, если больше двух – несимметричную. Ниже представлена формула, по которой высчитываем количество каналов среды: Gнагр – расход теплоносителя [кг/ч]; wопт – оптимальная скорость потока теплоносителя [м/с]; fк – живое сечение одного межпластинчатого канала (известно из характеристик выбранных пластин); Гидравлический расчет Технологические потоки, проходя через теплообменное оборудование, теряют напор или давление потоков. Это связано с тем, что каждый аппарат имеет собственное гидравлическое сопротивление. Формула, используемая для нахождения гидравлического сопротивления, которое создают аппараты теплообмена: ∆pп – потери давления [Па]; λ – коэффициент трения; l – длина трубы [м]; d – диаметр трубы [м]; ∑ζ – сумма коэффициентов местных сопротивлений; ρ – плотность [кг/м 3 ]; w – скорость потока [м/с]. Видео:Очистка теплообменника разборным методомСкачать ОСТАВЬТЕ ЗАПРОС и наш специалист поможет подобрать оборудование Видео:Пластинчатые теплообменники Fischer. Технические характеристики оборудования и сферы применения.Скачать Как проверить правильность расчета пластинчатого теплообменника? При расчете данного теплообменника обязательно нужно указать следующие параметры: для каких условий предназначен теплообменник, и какие показатели он будет выдавать. все конструктивные особенности: количество и компоновка пластин, используемые материалы, типоразмер рамы, тип присоединений, расчетное давление и т.д. габариты, вес, внутренний объем. — Габариты и типы присоединений — Расчетные данные Они должны подходить под все условия, в которых будет подключаться, и работать наш теплообменник. — Материалы пластин и уплотнений в первую очередь должны соответствовать всем условия эксплуатации. Для примера: к агрессивной среде не допускаются пластины из простой нержавеющей стали, или, если разбирать совсем противоположную среду, то ставить пластины из титана, для простой системы отопления не нужно, это не будет иметь никакого смысла. Более подробное описание материалов и их соответствия определенной среде, вы можете посмотреть здесь. — Запас площади на загрязнение Не допускаются слишком большие размеры (не выше 50%). Если параметр больше – теплообменник выбран некорректно. Видео:Структура пластинчатых теплообменников. Особенности и виды теплообменников.Скачать Пример расчета пластинчатого теплообменника Исходные данные: Нагрузка (кол-во тепла) 2,5 Гкал/час Массовый расход 65 т/час Среда: вода Температуры: 95/70 град С Переведем данные в привычные величины: Q = 2,5 Гкал/час = 2 500 000 ккал/час G = 65 000 кг/час Давайте проведем расчет по нагрузке, чтобы узнать массовый расход, так как данные тепловой нагрузки являются самыми точными, ведь покупатель или клиент не способен точно подсчитать массовый расход. Выходит, что представленные данные являются неверными. Данную форму также можно использовать, когда мы не знаем каких-либо данных. Она подойдет если: отсутствует массовый расход; отсутствуют данные тепловой нагрузки; неизвестна температура внешнего контура. Горячая сторона Холодная сторона Т1/Т2 135/9 ℃ 40/70 ℃ Расход 100т/ч Вот так мы с вами нашли неизвестный нам ранее массовый расход среды холодного контура, имея лишь параметры горячего. Видео:Пластины для теплообменников в наличии!Скачать Как рассчитать пластинчатый теплообменник (видео) 🎬 Видео Пластинчатые теплообменники «ДАН» (характеристики и принцип работы)Скачать Паяный пластинчатый теплообменник для теплого пола ТТ15-40, 12 кВт. Видео отзыв.Скачать Пластинчатые разборные теплообменники Теплохит. Технические характеристики и сферы применения.Скачать Поделиться или сохранить к себе: Смотрите также чтобы найти площадь прямоугольного треугольника надо чтобы найти площадь прямоугольника нужно правило чтобы найти площадь параллелограмма нужно правило чтобы найти площадь многоугольника нужно знать чтобы найти площадь квадрата нужно правило чтобы вычислить площадь прямоугольника 3 класс что такое эффективная площадь атома что такое штрафная площадь в футболе
