Общая характеристика орошения земель

Орошаемое земледелие – наиболее крупный потребитель пресной воды, примерно 70% которой используется без возврата в источники водоотбора. Для орошения и хозяйственного использования требуется чистая вода, которая в природных условиях редко бывает такой. В основе оросительной мелиорации лежат гидротехнические приемы нормирования подачи воды и превращения ее в почвенную влагу. Оросительные системы проектируют в комплексе с мероприятиями по сельскохозяйственному освоению орошаемых земель.

Степень использования орошаемых земель определяется коэффициентом земельного использования:

где F_нт – орошаемая площадь, нетто га

F_бр — орошаемая площадь, брутто га

Орошаемая площадь нетто – площадь, занятая продуктивными посадками,посевами или естественными лугами и пастбищами.

Орошаемая площадь брутто включает площадь нетто и площади всех отчуждений под сооружения оросительных систем.

Режим орошения – это совокупность сроков и норм поливов с/х культур. Он устанавливается биологическими особенностями растений, а также климатическими, почвенными и гидротехническими условиями орошаемого участка.

Основным элементом расчета орошения является определение суммарного водопотребления, или эвапотранспирация Е (мм), которая рассчитывается через велечину испаряемости, скорректированную коэффициентами, которые учитывают роль растений и микроклимата в расходовании воды:

где Е₀ – испарение влаги, мм

К₀ – микроклиматический коэффициент, зависящий от размера орошаемой площади и природной обеспеченности региона теплом и влагой

К_б – биологический коэффициент, характеризующий роль растений в расходовании воды полем (в зависимости от зоны расположения объекта).

Суммарное испарение при определенных метеоусловиях:

где k_t – температурный фактор испарения

t – температура воздуха в 13 00

d – дефицит влавжности

l_a – упругость насыщенного пара, милибары

a – относительная влажность воздуха

f(U)=0,54(1+0,26U₂) – ветровая функция

U₂ – скорость ветра на высоте 2м от поверхности земли (м/с).

Оросительную норму М определяют как разницу между суммарным водопотребелением культур и их природной влагообеспеченностью:

М=Е-V_а-Р+G-I, где V_a – запасы влаги в активном корнеобитаемом слое почвы

P – атмосферные осадки за вегетационный период а – коэффициент испарения этих осадков

G – капиллярное испарение

I – глубинный отток влаги за пределы корнеобитаемого слоя почвы

Перечисленные показатели находят из специальных справочников. Оросительную норму определяют как сумму расхода влаги растениями по фазам их развития. Поливы распределяют по сезону года. Его ведут в критический период, когда начинается подсушивание почвы. Сроки полива устанавливают по интегральной кривой дефицита влажности и оптимального водоснабжения растений. Режим увлажнения культур и почвы и оросительной нормы устанавливаются по справочникам в зависимости от природной зоны РФ.

Видео:BRUTTO – 12 обезьян [Official Music Video]Скачать

Качество и источники воды

Качество воды оценивается определенными физическими и биологическими показателями, и определяются стандартом. Физическими показателями воды служат температура, цвет, запах и вкус. Питьевая вода должна иметь температуру 7-12 о , вода для орошения – близкую к 0. Чистая вода не имеет цвета. Он может быть обусловлен наличием в ней гумусовых частей или растительных остатков. Цветность воды устанавливается в градусах. Запах и вкус воды обуславливаются содержанием в воде растворенных солей, органических веществ, газов и микроорганизмов.

Вода, используемая для орошения должна ограничиваться определенными химическими показателями. Существенный химический показатель качества воды – жесткость. Она выражается мг/экв кальция или магния в 1л воды.

По степени жесткости вода бывает:

Мягкая (жесткость до 3 мк экв/л)
Среденей жесткости (3-6)
Жесткая (6-13)
Очень жесткая (более 13).

Видео:Брутто, NILETTO - Панда (Премьера клипа)Скачать

Влияние орошения на почву, микроклимат орошаемой территории, на развитие растений и урожайность сельскохозяйственных культур. 2 страница

Степень использования орошаемых земель определяется коэффициентом использования (КИП) валовой площади.

и коэффициентом земельного использования орошаемой площади:

Орошаемая площадь нетто — площадь занятая продуктивными посадками, посевами или естественными лугами и пастбищами.

Орошаемая площадь брутто включает площадь нетто и площади всех видов отчуждения под сооружениями оросительных систем.

Коэффициент использования орошаемой площади брутто обычно изменяется от 0,85 до 0,95.

Коэффициент использования от 0,15-0,3.

Оросительные системы проектируются в комплексе с мероприятиями по сельскохозяйственному освоению орошаемых земель.

8.6 Графики поливов

График полива показывает, как изменяются расходы воды, необходимые для орошения сельскохозяйственных культур на определенной площади в течение оросительного периода. Графики поливов можно строить для отдельных культур, севооборотных участков, хозяйств и оросительных систем.

Перед построением графика определяют расходы для каждого полива всех культур севооборота. Поливной расход для какого-либо полива (при круглосуточном поливе) равен:

где: m— поливная норма для данного полива м 3 /г

F_k — площадь,занимаемая культурой, га

t — продолжительность полива, сутки.

Если количество воды, соответствующее каждому поливу всех культур, нанести на график q = f(t), учитывая при этом, что при одновременных поливах различных культур поливные расходы складываются, то получается так называемый неукомплектованный график поливов для севооборотного участка.

Этот график обычно характеризуется резким изменением поливных расходов во времени и значительной максимальной ординатой.

Чтобы снизить максимальный расход и придать графику плавное очертание, его несколько изменяют или укомплектовывают. Наибольшая ордината графика определяет пропускную способность канала, подающего воду на данную орошаемую площадь, и сооружений на нем. Поэтому чем меньше будет эта ордината, тем меньше будет стоимость строительства.

График укомплектовывается за счет изменения сроков и продолжительности поливов по отношению к первоначально установленным.

Поливные нормы при этом не изменяются, поэтому при укомплектовании соблюдаются условия

где: q_H, t_H — поливной расход и продолжительность полива на

q_y, t_y — поливной расход и продолжительность полива на

При укомплектовании графиков установленные агротехнические сроки для ведущих культур можно изменять не более чем на 3-5 суток, но лучше продолжительность межполивных периодов оставлять неизменной.

Сроки и нормы поливов определяются, согласно дефициту водного баланса, рассчитанных по биоклиматическому методу А.С. Алпатьева на год 95% обеспеченности осадками.

При дождевании поливные расходы определяют по вышеприведенным формулам с введением в знаменатель формул коэффициента использования времени машин (nq) который равен 0,7 — 0,86.

График при дождевании укомплектовывается с соблюдением ещё одного требования: поливные расходы должны быть кратные расходу выбранных машин.

где: q_дм— расход дождевальной машины;

К — число одновременно работающих машин.

8.7 График гидромодуля

График поливов, построенный для площади F = lra, называется удельным графиком поливов или графиком гидромодуля.

При построении графика гидромодуля поливные расходы определяются по формуле:

q = m·a / 86,4-t, л/с на 1га

F_K — площадь, занимаемая данной культурой.

F_{o6щ. нетто} — общая площадь севооборотного уч-ка.

Расход необходимый для полива всей площади, равен:

Графики гидромодуля при проектировании оросительных систем составляют обычно в стадии проекта. На основании данных графиков определяют поливные расходы, необходимые для орошения площадей и расчетные расходы каналов и сооружений.

Для определения поливного расхода, который следует подавать в канал, в определенный момент времени, необходимо умножить ординату графика гидромодуля на подкомандную площадь для данного канала.

При проектировании оросительных систем (ОС), расположенных на территории Астраханской области режим орошения сельскохозяйственных культур разрабатывается на основе биоклиматического метода А.С. Алпатьева с учетом агроклиматической характеристики района расположения ОС при условии обеспечения биологической потребности растений в воде и предупреждения накопления солей в активном слое почв выше допустимого предела.

Расчет режима орошения выполняется на ЭВМ по программе: «РОСК», разработанный институтом «Астрахангипроводхоз».

При расчетах используются данные наблюдений ГМС «Астрахань» за период 1946-1975г.г., интегральные кривые дефицита водного баланса двух соседних декад севооборота с учетом суммарного дефицита за год.

Величина поливных норм рассчитывается для каждой культуры в зависимости от фазы развития, глубины активного слоя и водно-физических свойств почвы.

Выполняется водно-солевой прогноз, в результате которого определяется целесообразность создания проточности (увеличение поливных норм) для принятия промывного режима орошения, с целью недопущения увеличения солей в активном слое почв.

Строится график полива, на основании которого определяется водопотребление на систему и расход насосной станции.

8.8 Планировка орошаемых земель

В настоящее время планировка орошаемых земель считается обязательной (даже при орошении дождеванием), затраты на её проведение учитываются в сметах на строительство систем.

Планировка земель заключается в срезе грунта на повышенных местах, перемещение его на пониженные и выравнивание поверхности земли.

Планировочные работы позволяют снизить поливные и оросительные нормы, достичь большей равномерности увлажнения почвы по всему участку, повысить производительность труда при поливах, увеличить урожайность с/х культур, создать лучшие условия для работы машин.

Планировка особенно необходима там, где имеется опасность засоления почв, так как переувлажнение пониженных мест способствует повышению уровня грунтовых вод, а дефицит воды на повышенных местах превращает их в очаги выноса солей на поверхность.

Работы по планировке самые сложные и трудоемкие из всего комплекса работ, осуществляемых при устройстве оросительных систем.

В зависимости от сложности рельефа местности объем планировочных работ изменяется от 100 до 1000 м 3 /га. Планировка со срезами 10-15см. считается допустимой почти на всех почвах, за исключением маломощных.

Глубокие срезки не только увеличивают объем планировочных работ, но и значительно снижают плодородие почвы.

Планировка полей может производиться под горизонтальную плоскость, наклонную плоскость, топографическую поверхность.

Под горизонтальную плоскость планируются рисовые поля и участки влагозарядкового орошения, где предусматривается полив затоплением. Такая же планировка производится на сильно засоленных землях. При поливах по бороздам или полосам наилучшей является планировка под наклонную плоскость, при которой уклоны всех борозд на участке или карте получаются одинаковыми и постоянными по длине.

Топографической называют поверхность неправильного вида изображаемыми горизонталями.

Планировка под эту поверхность близка к естественному рельефу.

При капитальной строительной планировке грунт перемещают скреперами, а поверхность выравнивают длинно планировщиком. Обычно за три прохода.

Допуски при планировке должны быть такими, чтобы спланированная поверхность не имела заметных обратных уклонов.

При небольшой мощности почвенного слоя и большой глубине срезок применяется «кулисная» планировка.

Для устранения мелких неровностей, возникающих на полях в результате обработки почвы, ежегодно проводятся эксплуатационное выравнивание полей (эксплуатационные планировки).

С целью сохранения плодородия почв, перед планировкой производится буртование гумусового горизонта с последующим возвращением его на контуры срезок и насыпей.

Вопросы для повторения.

2.Требования к способам и технике полива.

3.Способы и техника полива.

4.Характеристика поверхностного способа полива.

5.Применяемый полив в Астраханской области.

6.Механизация поверхностного полива.

8.Дождевые машины и агрегаты.

Глава 9 Оросительные и водосбросные каналы

9.1 Режим работы и расчетные расходы
Режим работы оросительных каналов характеризуется тем, что расходы в них через определенные промежутки времени колеблются вследствие изменения во времени расходования воды на транспирацию, испарение и периодичность проведения поливов.

По многим каналам и, особенно по внутрихозяйственным распределителям младших порядков вода подается периодически. В зимний период в большинстве случаев подача воды по каналам полностью прекращается.

Расходы каналов изменяются не только в течение года, но и по годам при изменении влажности года, водоносности источника орошения, при смене культур на полях и др. Расход по длине канала уменьшается, поскольку он распределяется между младшими каналами. В пределах участка между отводами (младшими каналами) расход тоже уменьшается из-за потерь воды на фильтрацию, испарение и утечки на данном участке.

Расход в конце участка канала принято называть расходом нетто, а в голове участка — расходом брутто, который равен:

для всего канала:

где:Q_отв — сумма расходов, одновременно забираемых из данного канала в младшие каналы.
Q_потери — сумма потерь воды на фильтрацию, испарение и утечки на всех участках канала.

РасходQ_бр для всего канала равен расходу в голове его Q_гол.

При проектировании каналов устанавливают расчётные расходы:

Оросительную сеть следует проектировать закрытой в виде трубопроводов или открытой в виде каналов и лотков. Выбор оптимальной конструкции оросительной сети должен проводиться на основе сравнения технико-экономических показателей вариантов сети.

Расчет магистральных каналов, их ветвей, распределителей различных порядков следует выполнять:

• для определения гидравлических элементов каналов — на максимальный расход;

• для определения превышения дамб и берм над уровнем воды в каналах и проверки их на неразмываемость — на форсированный расход;

• для проверки уровней воды, обеспечивающих водозабор из каналов, определения местоположения водоподпорных сооружений и проверки каналов на незаиленность — на минимальный расход. Максимальный расход воды должен определяться по максимальной ординате графика водоподачи. В случае совпадения периода максимальной мутности воды в водоисточниках со временем работы каналов с расчетными расходами следует выполнять расчеты на незаиляемость. Форсированный расход необходимо принимать равным максимальному, увеличенному на коэффициент форсировки: К_f, равный при максимальном расходе:

менее 1 м 3 /с – 1,2

от 1 до 10м 3 /с – 1,15

от 10 до 50 м 3 /с – 1,1

от 50 до 100 м 3 /с – 1,05

свыше 100 м 3 /с – 1,0

где: К_f — коэффициент форсировки.

Оросители (каналы, трубопроводы, лотки) следует проектировать только на максимальный расход брутто.

Расход оросителей при поверхностном поливе следует определять по максимальной поливной норме в пиковый период водопотребления и орошаемой площади нетто с учетом коэффициента полезного действия оросителя.

В случае применения поливных машин максимальный расход оросителе должен быть равен сумме максимальных расходов одновременно работающих поливных машин. При поливе дождеванием максимальный расход оросителя брутто следует определять по графику полива, учитывающему максимальное число и расход одновременно работающих дождевальных машин с учетом КПД оросителя.

Максимальный расход брутто распределителя низшего порядка должен быть равен сумме максимальных расходов одновременно работающих оросителей с учетом КПД распределителя.

Максимальный расход брутто распределителя высшего порядка, а также магистрального канала, его ветвей должен быть равен сумме максимальных расходов подсоединенных к нему одновременно работающих распре делителей низшего порядка с учетом КПД распределителя.

Минимальный расход воды в магистральных каналах, их ветвях и распределителях всех порядков принимается не менее 40% максимального расхода. При поливе дождеванием минимальный расход распределителя должен быть равен расходу воды минимального числа дождевальных машин, одновременно получающих из него воду на основании графика полива.

9.2 Потери воды из каналов и коэффициент полезного действия

Потери воды из каналов складывается из потерь на фильтрацию, испарение и эксплуатационных утечек через сооружения. В необлицованных каналах преобладают потери на фильтрацию, а на испарение обычно теряется не более 2-4% от потерь на фильтрацию.

Фильтрационные потери зависят от водопроницаемости грунта. Потери на фильтрацию увеличиваются при увеличении глубины наполнения и параметра канала и уменьшаются с повышением уровня грунтовых вод. По мере увеличения срока эксплуатации каналов фильтрация из них уменьшается вследствие естественной кальматации и уплотнения ложа каналов. В каналах периодического действия потери значительно больше, чем в каналах длительного действия. Фильтрацию из каналов разделяют на свободную и подпорную. В обоих случаях движение фильтрационных вод может быть установившимся и неустановившимся.

Потери воды в каналах на испарение рассчитывают по формуле:

B — ширина канала по урезу воды;

L — длина канала;

Е — слой испарения с водной поверхности в единицу времени (принимается по данным наблюдения). КПД канала или его участка равен отношению расхода воды в конце канала к расходу в голове этого канала

Различают коэффициент полезного действия собственно канала и системы тех или иных каналов. КПД канала характеризует потери воды только из одного канала, а КПД системы канала показывает, каковы потери воды не только в данном канале, но и во всех младших каналах (включая, временные оросители), получающих из него воду.

η_с.х.р. — КПД системы хозяйственного распределителя, равный КПД всей хозяйственной сети;

Q_пол — расход, подаваемый на поля (поливной расход);

Q_{гол х.р.} — расход в голове хозяйственного распределителя.

Коэффициенты полезного действия магистрального канала, его ветвей должны быть не менее 0,9, а распределителей различных порядков и оросителей не менее 0,93.

9.3 Способы уменьшения фильтрационных потерь

При больших потерях бесполезно теряется значительное количество воды, которая могла бы быть использована для дальнейшего расширения площади орошаемых земель, увеличиваются затраты на строительство каналов и сооружений; ухудшается мелиоративное состояние земель (орошаемые земли засоляются и заболачиваются); возрастают эксплуатационные расходы (на очистку каналов от наносов, сорной растительности, на оплату электроэнергии при механическом орошении и др.) Поэтому, когда КПД получается меньше допустимых, на каналах предусматриваются противофильтрационные мероприятия или же каналы заменяют лотками, либо трубопроводами.

Существует два способа борьбы с фильтрационными потерями в каналах: уменьшение водопроницаемости грунтов ложи каналов и устройство одежд из маловодопроницаемых материалов. Водопроницаемость грунтов можно уменьшить за счет уплотнения, кольматации, солонцевания, оглеения и битумизации. Антифильтрационные одежды устраивают из глин, глинобетона, бетона, железобетона, асфальтобетона и других материалов.

Наиболее широко в качестве противофильтрационных мероприятий применяются уплотнения и кольматации грунтов, бетонные и железобетонные облицовки, покрытия из пластичных материалов.

Уплотнение грунтов. Грунт в ложе каналов уплотняется при помощи катков, трамбующих и вибрационных машин. Уплотнение, как противофильтрационное мероприятие, применяется только в каналах, проходящих в связных грунтах. При уплотнении уменьшается пористость грунта, водопроницаемость его падает во много раз, грунт становится более прочным и устойчивым к размыву. Однако с течением времени уплотненный слои разуплотняется в результате попеременного высыхания и увлажнения, замерзания и оттаивания, пронизывания его корнями и ходами землероев. В связи с чем, считается срок службы поверхностного уплотнения 2-4 года.

Кольматация грунтов. Под кольматацией понимается процесс вмывания глинистых или илистых частиц в поры грунта под действием фильтрационных токов. Частицы глины или ила, попадая в поры грунта, оседают там и уменьшают активную пористость. Кольматироваться могут пески различной крупности, а также связные и структурные грунты, изобилующие трещинами и ходами землероев. Во многих случаях наблюдается естественная кольматация грунтов, когда по каналам пропускается вода, содержащая глинистые или илистые наносы.

Глиняные и глинобетонные покрытия и экраны. Положительное свойство глиняных покрытий и экранов — почти полная водонепроницаемость, упругость и сравнительная дешевизна. Недостатки — малая прочность и сопротивляемость размыву. Покрытия из чистой глины можно применять только на непрерывно действующих каналах.

Бетонные и железобетонные облицовки. В настоящее время они наиболее надежны из всех противофильтрационных одежд. Обеспечивая значительное уменьшение фильтрационных потерь, они позволяют также снизить стоимость земляных работ (за счет увеличения скорости течения воды в каналах) и улучшить общие условия эксплуатации каналов, поскольку облицованные каналы практически не зарастают и мало заиляются. Особенно целесообразно применение бетонных облицовок при устройстве каналов в глубоких выемках, насыпях, сильно фильтрующих и просадочных грунтах. Учитывая, что при облицовке железобетонными плитами фильтрация может происходить через швы, предусматриваются облицовки плитами по полиэтиленовой пленке.

Покрытие из пластичных материалов. Пластмассовые пленки (полиэтиленовые, поливинилхлоридные) в последние годы широко применяют в качестве противофильтрационных мероприятий. Причем в одних случаях пленки прикрывают защитным слоем из местного грунта, а в других укладывают непосредственно по поверхности каналов. Пленки применяют в качестве гидроизоляционных прослоек при устройстве бетонных или железобетонных облицовок. Толщина пленок 0,1-0,2 мм Полиэтиленовые пленки в поверхностных покрытиях служат 2-3 сезона.

Определение фильтрационных потерь воды из каналов выполняется по СНиП 2.06.03-85.

9.4 Уровни воды в каналах

В оросительных каналах постоянного или длительного действия различают четыре характерные глубины наполнения: h_min, h_max, h_нор,h_фор. Эти глубины соответствуют четырём расчетным расходам:

Так как в голове каждого канала располагается водовыпуск, то уровень воды в старшем канале в точках отвода должен быть выше уровня воды в младших каналах на величину перепада в водовыпусках.

Отметки уровней воды в каналах устанавливаются таким образом, чтобы при пропуске по старшему каналу нормального расхода в отводе можно бы подавать форсированные расходы. Для этого необходимо, чтобы нормальный уровень в старшем канале в пунктах отвода был выше максимального уровня в младших каналах. Превышение нормального уровня в старшем канале над форсированным в младшем может обеспечиваться при свободном или подпертом уровне воды в старшем канале.

Вода в каналах подпирается за счет устройства на них перегораживающих (водоподпорных) сооружений. При поверхностных самотечных способах полива для подачи воды в поливную сеть или чеки уровни воды в оросителях должны быть выше поверхности земли на 0,1-0,3 м. Превышение уровня воды в каналах над поверхностью земли принято называть высотой командования оросительных каналов.

9.5 Расположение каналов в плане и их поперечное сечение

Расположение каналов в плане необходимо принимать с учетом рельефа, инженерно-геологических и гидрогеологических условий, требований рациональной организации сельскохозяйственного производства, существующих дорог, подземных и надземных инженерных коммуникаций и др. Границы землепользования и севооборотных участков надлежит предусматривать по возможности прямолинейными с учетом существующих и проектируемых каналов, трубопроводов, линий электропередачи, дорог и др.

Поля севооборотов должны иметь, как правило, прямоугольную форму. При необходимости допускается изменять границы землепользования, при этом должен быть разработан проект нового межхозяйственного землеустройства.

Для обеспечения условий командования и самотечного распределения воды каналы должны трассироваться по наиболее высоким отметкам местности. При разбивке сети в плане следует стремиться к тому, чтобы общая длина каналов была наименьшей, т.к. в противном случае увеличивается стоимость строительства и эксплуатации, уменьшается КПД оросительной системы. Старшие оросительные каналы рекомендуется трассировать так, чтобы обеспечивалось двухстороннее их командование. Необходимо, чтобы каждое хозяйство получало воду из межхозяйственных распределителей не более чем в одной двух точках отвода (водовыдела)

Формы поперечного сечения каналов выбираются в зависимости от их размеров, характера грунтов, основания и способа производства работ. Большинство каналов имеют трапецеидальную форму, наиболее простую с точки зрения производства работ, в то же время обеспечивающую необходимую устойчивость откосов. Большие каналы часто строятся с полигональной формой сечения, устойчивой и гидравлически более выгодной, чем трапециидальная. Сечения параболической формы неудобные для выполнения, но во всех других отношениях они являются наилучшими. Треугольная форма сечений характерна только для самых младших оросительных каналов, выводных борозд, временных оросителей.

По условиям производства работ каналы разделяются на три группы:

• каналы в насыпи,

• каналы в выемке,

• каналы в полувыемке — полунасыпи. (рис. 1)

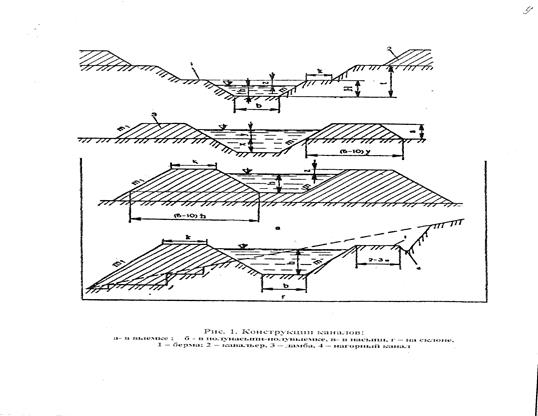

Рис. 1 Конструкции каналов:

а — в выемке; б – полунасыпи — полувыемке; в – в насыпи; г – на склоне;

1 – берма; 2 – кавальер; 3 – дамба; 4 – нагорный канал

9.6 Допустимые скорости течения

При больших скоростях в каналах наблюдаются размывы дна и откосов, разрушение облицовок, в результате чего теряется командование, разрушаются дамбы, происходит заиление нижележащих участков и др. При малых скоростях в каналах откладываются наносы, каналы сильно зарастают водной растительностью. Вследствие уменьшения площади поперечного сечения и увеличения шероховатости пропускная способность канала уменьшается.

Чтобы обеспечить устойчивость русла каналов, при выборе расчетной скорости течения необходимо соблюдать условия: скорость течения должна быть меньше допустимой неразмывающей скорости и больше допустимой заиляющей скорости

Указанные скорости рассчитываются по формулам соответственно А.А.Черкасова и Е.А. Замарина, а также по СНиПу 2.06.03-85*

9.7 Гидравлический расчет каналов

При гидравлическом расчете каналов основные задачи — определение живого сечения, уклона, средней и допустимой скоростей, глубины наполнения каналов при пропуске по нему различных расходов. Гидравлический расчет проводится несколькими методами: аналитический по формулам; на линейке “Пояркова” и на ЭВМ с использованием существующих программ. В настоящее время разработано много программ, в том числе и для расчетов наивыгоднейших сечений каналов и трубопроводов.

Гидравлический расчет каналов при равномерном движении воды в каналах рассчитывается по формуле:

где: S — площадь живого сечения, м 2

V — скорость течения воды, м/с;

С — коэффициент Шези;

R— гидравлический радиус, м;

I— гидравлический уклон.

Гидравлический расчет каналов при равномерном и неравномерном движения воды в каналах, параметры каналов с нестационарным движением воды подробно дан в СНиПе 2.06.03.-85* ст.49.

9.8 Водосборно-сбросные каналы

Концевые сбросы устраивают в конце всех постоянных оросительных каналов с расходом 0,25 м 3 /с. Водосборно-сбросная сеть каналов предусматривается для организационного сбора и отвода воды с территории оросительной системы: Поверхностного стока (ливневых и талых вод)- воды из распределителей и оросителей при технологических сбросах и опорожнении, а также при авариях; сбросной воды с полей при поверхностном поливе и дождевании.

Водосборно-сбросная сеть должна обеспечивать своевременный отвод воды в водоприемник без нарушения режима работы сооружений оросительной системы и затопления орошаемых земель, иметь минимальную протяженность и число пересечений с оросительной и коллекторно-дренажной сетью коммуникациями.

Водоприемник сбросных вод, которыми могут служить естественные и искусственные водотоки и водоемы, должны обеспечивать отвод и аккумуляцию расчетных объемов сбросных вод без создания подпора уровней воды в водоотводящих каналах.

Водосборно-сбросная сеть должна быть расположена по границам поливных участков, полей севооборота, по пониженным местам с максимальным использованием тальвегов, лощин, оврагов.

При наличии на оросительной системе коллекторно-дренажной сет необходимо рассматривать возможность её использования в качестве сбросной сети. Водосборную сеть надлежит проектировать открытой, как правило, в земляном русле. Сбросную сеть следует проектировать открытой (каналы, лотки) и закрытой трубопроводы.

Расчетный расход водосборных каналов, предусматриваемых для приема сбросных вод с оросительной сети при поливе не должен превышать 30% суммы расчетных расходов одновременно работающих оросительных каналов, сбрасывающих в него воду.

Для опорожнения открытых и закрытых распределителей и оросителей, а также для промывки трубопроводов закрытой сети предусматривается концевые сбросные каналы. Расчетный расход концевого сбросного канала следует принимать в пределах 25-50% расчетного расхода воды оросительного канала. Уровень воды в водосборно-сбросном канале высшего порядка должен быть ниже уровня воды в канале низшего порядка на 0,05м.

Уровень воды в водосборных каналах при расчетных расходах должен быть на 0,15-0,20м. ниже поверхности воды.

Дно каналов располагается на отметках, обеспечивающих сброс воды из самых пониженных мест обслуживаемой площади.

Вопросы для повторения:

1.Режим работы и расчётные расходы.

2.Потери воды и КПД каналов.

3.Способы уменьшения фильтрационных потерь.

4.Уровни воды в каналах.

5.Расположение каналов в плане и их поперечное сечение.

6.Допустимые скорости течения.

7.Гидравлический расчёт каналов.

8.Водосборно – сбросные каналы.

Глава 10 Рисовые оросительные системы

10.1 Особенности и типы рисовых оросительных систем

Рисовые оросительные системы размещают в районах, имеющих сумму положительных температур за вегетационный период не менее 2500°, достаточные водные ресурсы, малопроницаемые почвы, на землях с общими уклонами поверхности не более 0,005. Не допускается размещение рисовых систем на болотных почвах с мощностью пласта торфа в естественном состоянии более 0,5м.

Дата добавления: 2015-09-18 ; просмотров: 1731 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Видео:BRUTTO ГАРРИ (АТО)Скачать

Средняя оросительная норма нетто и брутто.

Средняя оросит норма нетто – кол-во воды, которое необходимо подать на один осредненный с/о га за период орошения, чтобы получить запроектированный урожай. Если площади полей не равны: Мср.н. = (ƩMiwi)/wу, Mi – оросит нормы для каждой к-ры с/о, wi – площади полей с/о, га, wу – общая площадь с/о участка, га. Если площади полей равны: Мср.н. = (ƩMini)/Ʃn, n – доли площади с/о, отведенные под каждую к-ру, Ʃn число полей/долей в с/о. Средняя оросит норма брутто – объем воды, который необходимо забрать из источника полива одного осредненного с/о га.

Мср.бр. = Мср.н./η, η – КПД оросит системы.

Орошаемая или осушаемая площадь брутто включает орошаемые или осушаемые площади нетто и площади всех видов отчуждений под сооружения мелиоративных систем.

17. Определение возможной площади орошения из водоёма и реки.

Оросительная способность реки – та площадь, которую можно оросить, используя не более 50 % от стока реки. S_ор = К Q_рек1000/q. S_ор-площадь орошения. К=0,3-0,5Qреки-сток реки в межный период (1000 ) q-гидромодуль( расход воды на полив) =0,4-0,6 л/с га Sор должна быть больше или равна площади участка.

18. Организация орошаемой территории при самотёчных способах полива. Оросительная система и её элементы, типы оросительных систем.

а) бороздовой — поливная вода по бороздам (канавам) направляется к орошаемым культурам. Преимущества — дешевый. Недостатки – не экономное расходование поливной воды, неравномерный полив по участку. Необходима планировка поверхности участка, надо периодически применять меры защиты почвы от засоления и постоянно — по защите почвы от водной эррозии;

б) лиманный — поливная вода подается на определенный участок (как правило, обвалованный землей) сплошным затоплением. Преимущество — дешевый и высокопроизводительный. Недостатки – сильно уплотняется почва, образуется почвенная корка, требует очень большого количества воды для орошения. Лучше всего использовать только для осенних влагозарядковых поливов плодовых культур и винограда, реже — под овощи;

i = 0.001-0.003, точность планировки по высоте — ± 5 см. планировка производится с соблюдением основного уклона, обратные уклоны ликвидируются, поперечные уклоны смягчаются (до 0,002-0,003), уничтожаются микропонижения и микроповышения. Во избежание снижения плодородия глубина срезки не должна превышать 15 см. если срезается больше необходимо разрыхлить и внести удобрения. Состав планировочных работ: вспомогательные работы, перенос проекта в натуру, срезка и перемещение грунта с повышенных мест в пониженные, вспашка грунта, окончательное выравнивание поверхности орошаемого поля.

Оросительная система и ее элементы, типы оросительных систем.

Оросительные системы в РФ были построены в 70-80гг прошлого столетия и нуждаются в реконструкции. Оросительные сист и орошаемые земли в основном работают на производство кормов. Задача оросит мелиорации: обеспечение и регулирование оптим водного и связанного с ним питательного, воздушного, теплового и микробиологического режимов.

Типы оросит системы: межхозяйственные( на территории нескольких хозяйств), внутрихозяйственные; по хар-ру водосбора — самотечные( вода поступает в систему самотеком) и с механическим водозабором(воду из источника подают насосные станции).Их выполняют открытыми(в виде открытых каналов и лотков), закрытыми(из напорных и безнапорных трубопроводов) и комбинированными( крупные эл-ты открытые, остальные закрытые).

Различают след виды оросит мелиораций:

1)Регулярно действующее орошение- при этом виде, вода подается в рассчитанных объемах и расч сроки на все поля оросит системы

2)Однократно действующее орошение( лиманное/паводковое)- при этом виде орошения с помощью земляных валов задерживают талые/паводковые воды в поймах рек. Задерж вода впитывается в почву, создавая опред запасы влаги. Используют в степной зоне РФ(Поволжье, Ставроп край)

3)Обводнение- повыш водообеспеченности в хоз-х и бытовых мероприятиях в маловодных р-х, путем использования местного стока или подземных вод. В такие р-ны воду подают по трубопроводам и каналам из р-нов богатых водой

4)Специальные виды орошения: удобрительные(полив водами с питательными веществами),утеплительное (с целью удлинения вегетац периода).

Элементы оросительной системы:

-водоисточник( река, водохранилище и т.д.);

-головное водозаборное сооружение (плотина, насосная станция, головной шлюз и т.д.);

-проводящая сеть (каналы, лотки, трубопроводы) для транспортировки воды до орошаемого поля;

-регулирующая сеть для распределения воды по орошаемому полю;

-водосборная и дренажная сеть;

-дорожная, электрическая сеть, производственные постройки;

-сооружения на дренажной, оросительной, дорожной сети;
