Технические условия: ГОСТ 8020-90

Диаметр внутренний, мм: 540

Диаметр наружный, мм: 1600

Вес 1 шт, т: 1,000

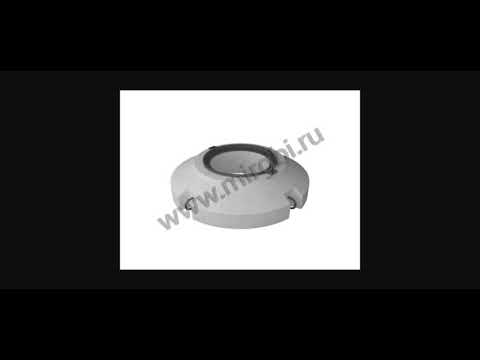

Видео:Опорная плита УОП 6Скачать

Онлайн заявка

Видео:Установка опорной плиты УОП-6 с высокопрочным люком (ВЧШГ)Скачать

Описание

Опорная плита колодца УОП-6 представляет собой сборный элемент, который предназначен для равномерного распределения нагрузки на стенки колодца и защиты дорожного покрытия от проседания вокруг конструкции. Зачастую при обустройстве колодца вместо опорного кольца устанавливается именно опорная плита УОП-6. На автотрассах с постоянной механической нагрузкой рекомендуется сделать выбор в пользу установки опорной плиты, чтобы предотвратить деформацию дорожного полотна. Выбирать все элементы колодца (плиты, стеновые кольца, днище) необходимо одной размерной группы.

Опорные плиты бывают как округлой, так и прямоугольной формы, что позволяет устанавливать на них люки и водосточные решетки. Кроме того, изделие надежно перекрывает собой шахту колодца, что предотвращает риск падения внутрь животных и людей. Изготавливаются опорные плиты УОП-6 из тяжелого бетона с использованием арматуры.

Разновидности

• ОП-1К — укороченная плита колодца, используется при умеренной нагрузке на дорожное полотно. Оснащена отверстием круглой формы, подходящим для канализационного люка.
• ОП-1Д — удлиненная плита колодца, используется при умеренной нагрузке на дорожное полотно. Оснащена прямоугольной выемкой для решетки, поэтому идеально подойдет для обустройства слива.
• УОП-6 — усиленная плита колодца для автотрасс, изготавливается с обечайкой и без неё. Выдерживает нагрузку до 10 тонн. Пропитана антисолевым раствором, предохраняющим бетон от воздействия химических реагентов, а также гидроизоляционным составом, защищающим плиту от повышенного воздействия влаги.

Обечайка люка (или корпус люка) — опорная поверхность канализационного люка, на которой размещается крышка. Изготавливается круглой, квадратной и прямоугольной формы.

Монтаж

Опорная плита днища устанавливается на заранее подготовленную подушку из песка и цемента. Допускается установка изделий на бетонное или железобетонное основание.

Перед монтажом необходимо очистить поверхность таким образом, что между колодезным днищем и плитой основания ничего не находилось. Если уровень колодца нужно выровнять или создать наклон в сторону патрубка, на опорную плиту наносят дополнительный слой бетона.

К опорной плите колодец крепится с помощью анкерных болтов. Отверстия для болтов создаются на месте, после установки колодца на плиту. Обязательно затянуть до упора каждый болт, чтобы избежать смещения колодца.

Для удобного монтажа опорные плиты оснащены монтажными петлями, облегчающими как установку, так и разгрузку при доставке. Специальная антикоррозийная обработка изделий обеспечивает плитам повышенную устойчивость к агрессивным средам.

Опорные плиты используются не только для обустройства колодцев на автомобильных дорогах, но и при строительстве железнодорожного полотна, зданий и мостов.

Технические характеристики

Для изготовления опорных плит применяется тяжелый бетон класса В15 (М200), позволяющий сохранить прочностные характеристики изделий на протяжении длительного срока эксплуатации. Благодаря ему плиты не поддаваться разрушению и деформации при взаимодействии с грунтовыми водами и агрессивной средой.

Для повышения морозостойкости в бетон добавляют гравийный щебень и мелкозернистый песок, позволяющие выдержать до 100 циклов замораживания. Водонепроницаемость соответствует показателю W4. Дополнительно на изделия наносят гидрофобное покрытие.

Механическая прочность опорных плит УОП-6 достигается при помощи армирования стальной рифленой проволокой. Для удобного монтажа в теле изделия предусмотрены строповочные петли, а для надежного крепления друг с другом — специальные анкера.

Показатели, по которым осуществляются приемо-сдаточные испытания

• Марка и класс бетона по прочности на сжатие и отпускной прочности
• Качество бетонной поверхности
• Толщина защитного слоя бетона до арматуры
• Соответствие металлических и закладных элементов
• Прочность сварных соединений
• Правильность геометрии

Контроль качества

Обязательно наличие технического паспорта (сертификата), в котором указана дата изготовления, марка бетона, прочность бетона на сжатие, показатели водонепроницаемости и морозостойкости бетона, результаты приемо-сдаточных испытаний.

На поверхности изделий допустимы усадочные трещины шириной не более 0.1 мм. Отклонения по геометрии не должны превышать 5 мм по толщине и 6 мм по диаметру. Допустимо небольшое количество раковин диаметром не больше 15 мм и глубиной до 5 мм. Монтажные петли не должны быть спрятаны за наплывами бетона, так как это может затруднить монтаж.

Преимущества

• Прочность и долговечность
• Устойчивость к высоким нагрузкам
• При изготовлении используется только качественное сырьё
• Высокая надежность изделий благодаря использованию арматуры
• Многоступенчатая проверка качества продукции

Эксперты компании «ДСК-Столица» всегда на связи и готовы проконсультировать Вас по вопросу правильного выбора опорной плиты, возможных сроков изготовления и скорости доставки до объекта!

Звоните, узнавайте, заказывайте!

Видео:Фундаментная плита под дом 6 на 8 метров Своими рукамиСкачать

Как делают и где применяют УОП-6?

Для правильной прокладки тепловых, канализационных и других инженерных систем используют специальные опорные плиты. Обустраивая колодцы на автомагистрали с интенсивным движением автомобилей, кладут опорную разгрузку УОП-6. Таким образом, строителям удается исключить возможные деформации дорожного полотна, а их универсальная форма позволяет скреплять элементы решеток и даже укладывать на них люки. Такое решение позволяет устранить проблему попадания животных, людей и техники внутрь колодцев.

Видео:Как определить общую площадь пола и рассчитать его размер - снято на видеоСкачать

Что собой представляют разгрузочные изделия УОП-6?

Данное изделие выполнено из тяжелого бетона марки М200 и выше, с армированием и в форме усеченного конуса или пирамиды с центральным смотровым колодцем, чтобы усилить ЖБ конструкцию и перенаправить общую нагрузку на отдельные участки. Опорные плиты устанавливаются в качестве плит перекрытия колодца, в которые устанавливаются чугунные люки. Изделие обрабатывают битумной мастикой — это не дает разрушаться бетонной поверхности при воздействии на нее влаги, химических веществ или подземных вод с большим содержанием солей. Плюс такая пропитка является промежуточным слоем между двумя поверхностями, амортизируя влияние от мелких частиц дорожного полотна. Чтобы плиты было удобно монтировать, их оборудуют специальными петлями по сторонам. Комплектация плиты зависит от условий окружающей среды, где будет установлена конструкция, а также и от назначения изделия.

Данная конструкция при установке пропитывается битумной мастикой, а отверстие в ней закрывается чугунной крышкой.

Видео:Выбор между дорожной плитой и аэродромной плитой (ПАГ)Скачать

Из какого бетона делают УОП-6?

Для производства УОП-6 применяют тяжелый бетон М 200—500, высокопрочную арматуру А-I, II, III, стержневую арматуру класса Ат-IVС и Ат-IIIС такого же диаметра, обыкновенную арматурную проволоку периодического профиля класса Вр-1. Контроль качества проводится на производстве по рабочей документации: ГОСТ 8020–90 и по проектным чертежам серии 3.900.1—14. В плитах не допускается наличие трещин, сколов, раковин и обнаженной арматуры, а объем бетона должен быть не менее 0,42 м3. Опорные УОП-6 производятся в строгом соответствии требований по рабочим чертежам 3.900—3.

Свойства бетона, которые необходимо достигнуть при производстве плиты, заключены в следующем:

• Морозостойкость от F100. Чтобы добиться большего количества циклов, в бетон добавляют гравийный щебень и мелкозернистый песок.
• Марка бетона более М300.
• Водонепроницаемость W400 и выше (с использованием пропарок). Сверху на изделие наносят гидрофобное покрытие.

Размеры разгрузочных конструкций

Установленными стандартами качества ЖБ изделий и другими общепринятыми правилами для изготовления опорных элементов УОП-6 приняты следующие габаритные размеры:

• по высоте — 330 мм;
• диаметр внутренний — 102 мм;
• диаметр внешний — 1600 мм;
• масса, т — 0,11.
• выдерживают давление до 40 тонн.

Разница в цене и массе готового изделия варьируется в зависимости от наличия обечайки, так называют корпус люка. Плиты УОП-6 бывают 2-х видов: с крышкой и без. Монтаж люка проводится быстрее и после установки конструкция более функциональная и прочная по краям, если его устанавливают с обечайкой. При этом его фактические размеры с крышкой остаются прежними. Условные обозначения на маркировке обозначают, что УОП — усиленная (унифицированная) опорная округлая плита, 6 — типоразмер. Кроме УОП-6 выделяют также укороченную и удлиненную плиты колодца под другой маркировкой.

Еще два вида таких изделий маркируются по-другому.

Преимущества использования усиленных бетонных элементов

К явным преимуществам от использования опорных плит УОП-6 относят:

• стойкость материала к агрессивным среда и механическим воздействиям;
• отсутствие деформаций полотна и инженерной системы;
• использование качественного материала и как следствие долговечность и повышенная прочность конструкции;
• монтирование внутрь изделия арматуры повышает его надежность.

Видео:ПОЛ РУХНЕТ ЧЕРЕЗ 5 ЛЕТ?! / Какой пол лучше сделать в частном доме?Скачать

Область применения

Плита УОП-6 применяется в дорожном строительстве и при создании современных подземных коммуникаций. В качестве опоры плиты используют довольно широко как в народном хозяйстве, так и для прокладывания канализации и на промышленных зонах предприятий. Колодезное кольцо в большинстве случаев не способно нести опорную роль всей конструкции, несет опасность для проезжающих по трассе автомобилей, поэтому и устанавливают опорные плиты для разгрузки системы.

Явление проседания дорожного полотна около установленных колодцев встречается довольно часто. Это происходит в тех случаях, если строители пренебрегали расчетной нагрузкой и установкой УОП-6 распределителя.

Усиленная опорная конструкция УОП-6 используется при строительстве и организации свободного доступа к таким инженерным системам:

• к узлам внутренней конструкции канализации;
• ливневки;
• магистральные трубопроводы газовых сетей и трубопроводов, которые проходят под поверхностью;
• комплексов систем связи, электроснабжения и других коммуникаций под землей.

Такие опорные элементы применяют на больших автомагистралях и иных чрезмерно нагруженных дорогах и трассах за счет способности выдерживать большие эксплуатационные нагрузки до 10—15 тонн. Если колесо автомобиля наезжает на обечайки люка, тогда получаемое давление на поверхность распределяется равномерно по площади опорной плиты. Уменьшение натиска достигается также и за счет формы в виде конуса, что не дает преждевременно разрушаться колодцу.

Видео:Усиление железобетонных колонн | Обследование и реконструкция зданий | ПроектированиеСкачать

Усиленная опорная плита УОП-6 с корпусом ТМР

Универсальные опорные плиты (УОП-6) – сборные элементы с обечайкой, предназначенные для равномерного распределения нагрузок на стенки колодца. Изделия также защищают дорожное покрытие от проседания вокруг конструкции. Зачастую при обустройстве колодцев вместо опорных колец покупают именно опорные плиты УОП-6, предотвращающие полотно от деформации.

Обечайка люка (корпус) является опорной поверхностью канализационного люка, на которую размещают крышку.

Видео:Плиточники отказываются класть плитку когда узнают про деревянный пол. Показываем как нужно делатьСкачать

Использование

Сфера применения опорных плит (УОП-6):

• строительство дорожных колодцев;
• обустройство магистральных люков;
• создание канализационных систем;
• обустройство трубо- и газопроводов, предназначенных для подземного монтажа.

На изделия можно устанавливать люки и решетки водостоков, что позволит перекрыть шахту колодца, предотвратив падение внутрь людей и животных.

Видео:ФУНДАМЕНТНАЯ ПЛИТА ПОД ДОМ 6 НА 10 МЕТРОВ! ВСЕ ЭТАПЫ СТРОЙКИСкачать

Характеристики опорных плит УОП-6

Для изготовления изделий используются тяжелые бетоны класса В15 (М200), благодаря чему прочностные характеристики сохраняются в течения всего эксплуатационного периода. Поэтому плиты не разрушаются даже при взаимодействии с грунтовыми водами и агрессивными средами. Для повышения износостойкости в бетон добавляют гравийный щебень и песок, выдерживающие до 100 циклов заморозки. Водонепроницаемость материала составляет W4. Дополнительно на изделие может быть нанесено гидрофобное покрытие.

Видео:Круглопустотные плиты - оптимальная глубина опирания и работа узлаСкачать

Маркировка

Буквенная и цифровая маркировка изделия обозначает наименование и типоразмер:

• У — унифицированная;
• ОП — опорная плита;
• 6 — типоразмер (высота — 330 мм, внешний диаметр — 1 600 мм).

Конструкция может комплектоваться люком из серого или высокопрочного чугуна.

Видео:Грубейшие ошибки при строительстве фундаментной плиты. Кривизна в 40 см. НЕ "Строй и Живи".Скачать

Производство и приемка УОП-6

Опорные плиты из жесткой бетонной смеси со стальной арматурой классов А-I и А-III изготавливаются методом вибропрессования. Технология характеризуется пониженными энергозатратами и расходом металла, что способствует снижению стоимости УОП-6. Готовые изделия обладают высокими физико-механическими характеристиками и выдерживают повышенные нагрузки.

Контроль качества продукции заключается в визуальной и лабораторной проверке. Поверхность УОП-6 не должна иметь трещин, а отклонения размеров должны соответствовать стандартным допускам.

Образцы бетона подвергаются лабораторным испытаниям для определения прочности на сжатие и растяжение. Арматурные конструкции проверяются на соответствие чертежам, прочность сварных соединений, глубину закладки. Результаты отображают в сертификате.

📸 Видео

BC: Расчет фундаментной плиты на упругом основании. Scad + КРОСССкачать

Фибролитовые плиты что это? Фибролитовая плита вместо ОСПСкачать

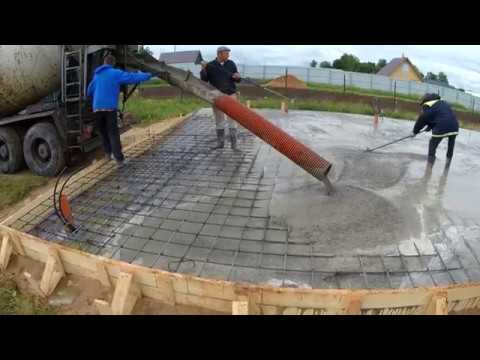

Заливка монолитной плиты - классический вариант фундамента ● Отчеты со стройки #2Скачать
