Калькулятор расчета мощности Двигателя Стирлинга

Для удобства оценки мощности предполагаемого двигателя Стирлинга вашему вниманию предлагается калькулятор. Расчёт основан на уравнении с числом Била. Также была добавлена зависимость мощности от температурных параметров газа в горячей и холодной части двигателя ( рассчитать КПД цикла Стирлинга ). Расчёт ведётся для одного рабочего поршня. Если их 2, 3 и т.д., то необходимо просто умножить полученное значение мощности на это количество. Если у вас двойная гамма (один рабочий поршень и 2 вытеснителя), то нужно полученную мощность умножить на 2.

По умолчанию в калькулятор введены значения абстрактного двигателя с рабочим объёмом 98 куб.см и средним давлением цикла 0,2МПа (200КПа) или 2 атмосферы. Температуры рабочего тела в горячей и холодной зоне соответственно 650 и 65 градусов по шкале Цельсия.

Расшифровка поля Качество изготовления двигателя внешнего сгорания:

Ну а для тех, кто не прочитал ни одной книжки по Стирлингам предлагаю начать с инфографики .

А кому интересны данные темы, предлагаю подписаться на новые статьи (в правом сайтбаре).

Видео:Расчёт двигателя Стирлинга Альфа типа по методике ШмидтаСкачать

Расчет двигателя стирлинга

Управление образования г. о. Саранск

Муниципальное общеобразовательное учреждение « Лицей № 43»

Расчет двигателя стирлинга

Выполнил: Данилин Алексей,

ученик 11 а класса

Расчет двигателей Стирлинга строится на основе молекулярно-кинетической теории газов (МКТ). Все процессы, происходящие в двигателе, протекают с изменением давления, температуры и объема, но при постоянном количестве рабочего тела в системе. Для максимально упрощенного расчета можно воспользоваться формулами МКТ и определить состояния системы для каждого такта Стирлинг-двигателя по отдельности. Этот метод самый простой, но и самый неточный. Напомним, что понятие «такт» для Стирлингов весьма условно, поскольку двигатель не имеет клапанов. Процессы перетекают один в другой. Метод позволяет ориентировочно определить максимальное и минимальное давление за цикл. Зная площадь рабочего поршня и максимальное давление за цикл вычислить теоретическую мощность Стирлинга просто.
Более точным считается метод расчета по теории Шмидта. Г. Шмидт (G. Schmidt) провел анализ работы двигателей Стирлинга и в 1861 году предложил вариант расчета стирлинг-машин на основе МКТ. Теория несколько идеализирована но более реалистична чем идеальный цикл Стирлинга. Есть еще более сложный способ — метод узлового анализа, но здесь он рассматриваться не будет ввиду высокой сложности.

Общей проблемой двигателей Стирлинга является также их низкая удельная мощность, то есть большие размеры. Все это связано с проблемой теплопередачи. Теплоотдача определяется эмпирической формулой Q=k*t*S*dT, где Q количество тепла, t время, S площадь, dT разница температур. k коэффициент теплоотдачи который для воздуха равен 5,6+4*V (Вт/квм*К). V скорость воздуха в м/с. Как видно для обеспечения ощутимой мощности необходимо обеспечить большую площадь теплообмена и скорость воздуха относительно поверхности.

Все термодинамические процессы, происходящие в Стирлинг-машине базируются на главной формуле термодинамики — уравнении состояния идеального газа:PV=mRT. Произведение давления газа на его объем равно молярной массе газа m, умноженной на произведение универсальной газовой постоянной «R» и температуры газа в Кельвинах T(для перевода градусов из Цельсия в Кельвины прибавьте к показаниям в Цельсиях число 273 — получите температуру в Кельвинах).
Т. е. (PV)/T — есть постоянная, не меняющаяся величина. Зная температуру и объем рабочего тела можно вычислить давление. Задав мгновенные значения максимального давления и объема можно определить температуру. Используя эту волшебную формулу нужно помнить, что все термодинамичесике процессы протекают в определенных условиях. Классическая термодинамика рассматривает отдельно три вида условий: изохорные (V=const — объем не меняется),изобарные (P=const), адиабатические(T=const).
В двигателе Стирлинга одновременно меняются все три параметра: температура рабочего тела, нагреваемый или охлаждаемый объем рабочего тела и давление. По этому, при всей простоте основной формулы для расчета двигателя вводятся некоторые идеальные условия (подробнее о них в главе «теория Шмидта»).
Но, в конечном итоге и для «пристрелочного» расчета, и для теории Шмидта формула работает однозначно, при условии, конечно, что скорость перемещения рабочего тела в стирлинге не превышает скорость звука.

Теория Шмидта для расчета Стирлинга

1. ВВЕДЕНИЕ Теория Шмидта — один из изотермических методов вычисления для Стирлинг-двигателей. Эта теория основана на изотермическом расширении и сжатии идеального газа.

2. ПОСТУЛАТЫ ТЕОРИИ расчета Стирлинг двигателя Работа двигателя может быть рассчитана по диаграмме P-V (Р-давление, V — объем). Объем в двигателе легко рассчитать, используя внутреннюю геометрию. Когда объем, масса рабочего газа и температуры решен, давление рассчитывается по формуле: PV=mRT (1).
Рабочее давление может быть рассчитано согласно следующим предположениям:***
• ( A) мгновенные значения давлений в системе одинаковы.
• ( B) условия состояния установившиеся.
• ( C) Состояния газа (рабочего тела) рассматриваются, как идеальный газ.
• ( D) имеется совершенная регенерация.
• ( E) При расширении мертвый объем не меняет температуру газа расширения — T Е, при сжатии, мертвый объем не меняет температуру газа сжатия – T С в течение цикла.
• ( F) температура газа в регенераторе – равна среднему арифметическому между температурой расширяемого газа – T Е и температурой сжимаемого газа – T С .
• ( G) объем расширения – V С и объем сжатия – V Е при движении поршней изменяются согласно кривым синуса.

В книге Г Уокера «Машины, работающие по циклу Стирлинга» приведен полный перечень постулатов:
• регенеративные процессы идеальны.
• мгновенные значения давления в системе одинаковы.
• рабочее тело подчиняется уравнению состояния идеального газа « PV = RT ».
• утечек рабочего тела нет.
• изменения объемов газа в полостях происходят синусоидально.
• температурный градиент в теплообменниках отсутствует.
• температура стенок цилиндра и поршня постоянны.
• в полостях цилиндров происходит идеальное перемешивание рабочего тела.
• температура рабочего тела во вспомогательных полостях системы постоянна.
• частота вращения постоянна.
• условия состояния установившиеся.

Если Теория Шмидта оказалась для Вас непосильной, для ориентировочного расчета можно воспользоваться одним из упрощенных методов.
Поскольку массовое домашнее моделирование Стирлингов использует гама-типы стирлингов, будем отталкиваться от них и мы.
Итак: выбираем для постройки гама-стирлинг. В качестве рабочего поршня будем использовать мембрану.
При постройке стирлинга для изготовления теплообменного цилиндра часто используют полуфабрикаты — различные жестяные или алюминиевые емкости, пластиковые трубы большого диаметра и т. п. В этом случае приходится, отталкиваясь от размера заготовки, проектировать весь стирлинг. В нашем Стирлинге рабочее тело, нагреваясь в теплообменном цилиндре, создает избыточное давление Р., которое толкает рабочий поршень с определенной силой F и, соответственно, совершает работу.

Вычислив P и F мы узнаем ориентировочную мощность двигателя стирлинга и приблизительный требуемый объем рабочего тела.

Давление Р
При нагревании на 1 градус газ увеличивает свой объем на 1/273 часть от первоначального. Зная все это можем вычислить мгновенное давление, возникающее при нагревании газа в нашем двигателе стирлинга.

P=(V/273)xT

В нашем случае V — рабочий объем стирлинга, состоящий из объемов теплообменного и рабочего цилиндров. В формуле следует использовать минимальный объем, когда рабочий поршень двигателя стирлинга находится в нижней мертвой точке. Объем теплообменного цилиндра равен объему теплообменного цилиндра за вычетом объема вытеснителя. Т — температура в градусах Цельсия.
При расчете не забудьте вычесть из температуры нагрева «Т» температуру окружающей двигатель стирлинга среды.
Пример. Если стирлинг запускается в комнате с температурой 20 градусов. Источником энергии служит стакан с водой нагретой до 70 градусов. В формулу следует подставлять Т равное не 70, а 50 градусам! Если двигатель запускается на улице, при температуре воздуха минус 10 градусов — Т будет равно 80 градусам (70+10). При этом мощность возрастет. Помните — Стирлинги работают не от высокой температуры нагревателя, а от разницы температур между нагревателем и холодильником!

Сила F
Для вычисления силы «F» определяем характеристики рабочего поршня — площадь мембраны и ее вертикальный ход. Площадь мембраны «S«- это рабочая поверхность, на которую давит рабочее тело с силой «F«.
Сила «F» в нашем случае равна произведению дваления «P» рабочего тела в Паскалях на площадь мембраны «S» в метрах. Чем больше площадь мембраны, тем ощутимее сила F.

F=SxP

S=3.14xR*2

где 3.14 — число «Пи»; «R*2» — радиус окружности, возведенный в квадрат.
НО! За счет увеличения площади мембраны уменьшается ее вертикальное перемещение, поскольку масса рабочего тела не меняется! (не забываем — у нас стирлинг и рабочее тело не покидает объема двигателя при работе, а лишь нагреваясь и охлаждаясь, меняет свой объем и давление). Отсюда «растут ноги» для выбора величины хода шатуна, прикрепляемого к коленвалу и соответственно характеристики самого коленвала.

О чем не следует забывать:
• Расчет дает пиковые значения давления при полном прогреве рабочего тела до расчетной температуры.
Это означает, что рассчитанное вами давление возникнет только в определенный короткий промежуток времени рабочего такта двигателя стирлинга, нарастая до этого момента и спадая — после него.
Но, это только при условии полного прогрева рабочего тела до температуры нагревателя, что практически недостижимо из-за высокого термического сопротивления на границе нагреватель-рабочее тело
• Чем меньше ход рабочего поршня — тем выше обороты двигателя, но меньше крутящий момент!
• Чем меньше ход вытеснителя (дисплейсера), тем лучше прогревается рабочее тело, и соответственно дает прирост давления максимально приближенный к расчетному. Но! Количество используемого рабочего тела за цикл падает.
• Чем больше площадь нагревателя на единице объема рабочего тела — тем выше КПД стирлинга.

Приведенный метод расчета двигателя стирлинга весьма не точен, но позволяет определить работоспособность стирлинга до начала постройки.

Также существуют программы для расчета параметров двигателя Стирлинга.

1. Г. Уокер «Машины, работающие по циклу Стирлинга» М.: 1978 г.

2. ОСНОВНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ, ОБЕСПЕЧИВШИЕ ПРИМЕНЕНИЕ ДВИГАТЕЛЕЙ СТИРЛИНГА В ЭНЕРГЕТИЧЕСКИХ УСТАНОВКАХ ПОДВОДНЫХ ЛОДОК В. В, Юрин, , (СПб, ГМТУ) 2008 г.

3. «Термодинамические свойства воздуха» , , — ГСССД. Серия : Издательство стандартов, 1978 г.

Видео:Двигатель СтирлингаСкачать

Двигатель стирлинга чертежи с размерами. Как самостоятельно изготовить двигатель Стирлинга

Чаще всего в интернете на глаза попадаются двигатели Стирлинга «хоббийного» типа, от которых вы навряд ли получите какую-либо полезную мощность. Конечно же многие из этих проектов вдохновляют и даже удивляют. Но, тем не менее, многие из них имеют право на будущее в качестве генераторов различной мощности, пусть даже и очень незначительной. Именно поэтому многие стирлингостроители с волнение и завистью смотрят на более перспективные, серьёзные и мощные генераторы на двигателях Стирлинга.

SV-2 представляет собой двигатель Стирлинга альфа конфигурации с использованием воздуха в качестве рабочего тела. Рабочее давление составляет 12 бар (175 фунтов на квадратный дюйм или 11.8 атмосфер или 1,2 мегапаскаля). Объем составляет 127 кубиков. Механическая выходная мощность на валу равна 700 Вт при 1800 оборотов в минуту.

На Ютьюбе есть видео генератора, разработанного на основе автомобильного компрессора от кондиционера. Далее перевод рассказа Дэйва Кирка, который представил на YouTube свой проект SV-2 MKII альфа-стирлинг (V-Twin) генератора.

Видео:Простой расчет длины, диаметра нихрома для самодельного электрического нагревателя, формулы, таблицыСкачать

Как сделать простой двигатель Стирлинга (с фотографиями и видео)

Давайте сделаем двигатель Стирлинга.

Мотор Стирлинга – это тепловой двигатель, который работает за счет циклического сжатия и расширения воздуха или другого газа (рабочего тела) при различных температурах, так что происходит чистое преобразование тепловой энергии в механическую работу. Более конкретно, двигатель Стирлинга представляет собой двигатель с рекуперативным тепловым двигателем с замкнутым циклом с постоянно газообразным рабочим телом.

Двигатели Стирлинга имеют более высокий КПД по сравнению с паровыми двигателями и могут достигать 50% эффективности. Они также способны бесшумно работать и могут использовать практически любой источник тепла. Источник тепловой энергии генерируется вне двигателя Стирлинга, а не путем внутреннего сгорания, как в случае двигателей с циклом Отто или дизельным циклом.

Двигатели Стирлинга совместимы с альтернативными и возобновляемыми источниками энергии, поскольку они могут становиться все более значительными по мере роста цен на традиционные виды топлива, а также в свете таких проблем, как истощение запасов нефти и изменение климата.

В этом проекте мы дадим вам простые инструкции по созданию очень простого двигателя

DIY
Стирлинга с использованием пробирки и шприца
.

Как сделать простой движок Стирлинга – Видео

Компоненты и шаги, чтобы сделать моторчик Стирлинга

1. Кусок лиственных пород или фанеры

Это основа для вашего двигателя. Таким образом, он должен быть достаточно жестким, чтобы справляться с движениями двигателя. Затем сделайте три маленьких отверстия, как показано на рисунке. Вы также можете использовать фанеру, дерево и т.д.

2. Мраморные или стеклянные шарики

В двигателе Стирлинга эти шарики выполняют важную функцию. В этом проекте мрамор действует как вытеснитель горячего воздуха от теплой стороны пробирки к холодной стороне. Когда мрамор вытесняет горячий воздух, он остывает.

3. Палки и винты

Шпильки и винты используются для удержания пробирки в удобном положении для свободного перемещения в любом направлении без каких-либо перерывов.

4. Резиновые кусочки

Купите ластик и нарежьте его на следующие формы. Он используется для того, чтобы надежно удерживать пробирку и поддерживать ее герметичность. Не должно быть утечек в ротовой части пробирки. Если это так, проект не будет успешным.

Шприц является одной из самых важных и движущихся частей в простом двигателе Стирлинга. Добавьте немного смазки внутрь шприца, чтобы поршень мог свободно перемещаться внутри цилиндра. Когда воздух расширяется внутри пробирки, он толкает поршень вниз. В результате цилиндр шприца перемещается вверх. В то же время мрамор катится к горячей стороне пробирки и вытесняет горячий воздух и заставляет его остывать (уменьшать объем).

Пробирка Пробирка является наиболее важным и рабочим компонентом простого двигателя Стирлинга. Пробирка изготовлена ​​из стекла определенного типа (например, из боросиликатного стекла), обладающего высокой термостойкостью. Так что его можно нагревать до высоких температур.

Как работает двигатель Стирлинга?

Некоторые люди говорят, что двигатели Стирлинга просты. Если это правда, то так же, как и великие уравнения физики (например, E = mc2), они просты: на поверхности они просты, но богаче, сложнее и потенциально очень запутаны, пока вы их не осознаете. Я думаю, что безопаснее думать о двигателях Стирлинга как о сложных: многие очень плохие видео на YouTube показывают, как легко «объяснить» их очень неполным и неудовлетворительным образом.

На мой взгляд, вы не можете понять двигатель Стирлинга, просто создав его или наблюдая за тем, как он работает извне: вам нужно серьезно подумать о цикле шагов, через которые он проходит, что происходит с газом внутри, и как это отличается из того, что происходит в обычном паровом двигателе.

Все, что требуется для работы двигателя, – это наличие разницы температур между горячей и холодной частями газовой камеры. Были построены модели, которые могут работать только с разницей температуры 4 ° C, хотя заводские двигатели, вероятно, будут работать с разницей в несколько сотен градусов. Эти двигатели могут стать наиболее эффективной формой двигателя внутреннего сгорания.

Двигатели Стирлинга и концентрированная солнечная энергия

Двигатели Стирлинга обеспечивают аккуратный метод преобразования тепловой энергии в движение, которое может привести в движение генератор. Наиболее распространенная схема состоит в том, чтобы двигатель был в центре параболического зеркала. Зеркало будет установлено на устройство слежения, чтобы солнечные лучи фокусировались на двигателе.

* Двигатель Стирлинга как приемник

Возможно, вы играли с выпуклыми линзами в школьные годы. Сосредоточение солнечной энергии для сжигания листа бумаги или спички, я прав? Новые технологии развиваются день ото дня. Концентрированная солнечная тепловая энергия приобретает все большее внимание в эти дни.

Выше приведен короткий видеофильм о простом двигателе с пробиркой, использующим стеклянные шарики в качестве вытеснителя и стеклянный шприц в качестве силового поршня.

Этот простой двигатель Стирлинга был построен из материалов, которые доступны в большинстве школьных научных лабораторий и может быть использован для демонстрации простого теплового двигателя.

Диаграмма давление-объем за цикл

Процесс 1 → 2 Расширение рабочего газа на горячем конце пробирки, тепло передается газу, и газ расширяется, увеличивая объем и толкая поршень шприца вверх.

Процесс 2 → 3 По мере движения мрамора к горячему концу пробирки газ вытесняется из горячего конца пробирки на холодный конец, а по мере движения газа он отдает тепло стенке пробирки.

Процесс 3 → 4 Из рабочего газа отводится тепло, и объем уменьшается, поршень шприца движется вниз.

Процесс 4 → 1 Завершает цикл. Рабочий газ движется от холодного конца пробирки к горячему концу, поскольку мраморные шары вытесняют ее, получая тепло от стенки пробирки, когда она движется, тем самым увеличивая давление газа.

Экология потребления.Наука и техника:Мотор Стирлинга чаще всего применяется в ситуациях, когда требуется аппарат для преобразования тепловой энергий, отличающийся простотой и эффективностью.

Менее ста лет назад двигатели внутреннего сгорания пытались завоевать свое законное место в конкурентной борьбе среди прочих имеющихся машин и движущихся механизмов. При этом в те времена превосходство бензинового двигателя не являлось столь очевидным. Существующие машины на паровых двигателях отличались бесшумностью, великолепными для того времени характеристиками мощности, простотой обслуживания, возможностью использования различного вида топлива. В дальнейшей борьбе за рынок двигатели внутреннего сгорания благодаря своей экономичности, надежности и простоте взяли верх.

Дальнейшая гонка за совершенствования агрегатов и движущих механизмов, в которую в середине 20 века вступили газовые турбины и роторные разновидности двигателей, привела к тому, что несмотря на верховенство бензинового двигателя были предприняты попытки ввести на «игровое поле» совершенно новый вид двигателей — тепловой, впервые изобретенный в далеком 1861 году шотландским священником по имени Роберт Стирлинг. Двигатель получил название своего создателя.

Видео:Двигатель Стирлинга. Часть 3. Расчет двигателя СтирлингаСкачать

Конфигурация двигателя. Пробы и ошибки

После долгих раздумий (и нескольких лет разочарования) я понял, что в этой конфигурации допущены ошибки. В первую очередь — в любом двигателе Стирлинга нагреватель, регенератор, и холодильник должны быть «моноблочные», то есть их размещают в непосредственной близости друг от друга. Это означает, что эти три термодинамические компоненты должны все находиться в стороне от вытеснителя двигателя, вместо того, чтобы «разбросать» их по всей цепи газового тракта, как я сделал на МК I. Такой грамотный дизайн очень важен для хорошей производительности и такая плотная моноблочная компоновка чётко прослеживается на всех двигателях Philips. Тот факт, что я расположил регенератор в тесном контакте с блоком двигателя способствовали утечке тепла вдоль всей длины двигателя — это явно плохое решение в конструкции Стирлинга.

Видео:Двигатель Стирлинга - генератор. Stirling engine - generator.Скачать

ДВИГАТЕЛЬ СТИРЛИНГА: ФИЗИЧЕСКАЯ СТОРОНА ВОПРОСА

Для понимания, как работает настольная электростанция на Стирлинге, следует понимать общие сведения о принципах работы тепловых двигателей. Физически принцип действия заключается в использовании механической энергии, которая получается при расширении газа при нагревании и его последующем сжатии при охлаждении. Для демонстрации принципа работы можно привести пример на основе обычной пластиковой бутыли и двух кастрюль, в одной из которых находится холодная вода, в другой горячая.

При опускании бутылки в холодную воду, температура которой близка к температуре образования льда при достаточном охлаждении воздуха внутри пластиковой емкости ее следует закрыть пробкой. Далее, при помещении бутыли в кипяток, спустя некоторое время пробка с силой «выстреливает», поскольку в данном случае нагретым воздухом была совершена работа во много раз большая, чем совершается при охлаждении. При многократном повторении опыта результат не меняется.

Первые машины, которые были построены с использованием двигателя Стирлинга, с точностью воспроизводили процесс, демонстрирующийся в опыте. Естественно механизм требовал усовершенствования, заключающееся в применении части тепла, которое терял газ в процессе охлаждения для дальнейшего подогрева, позволяя возвращать тепло газу для ускорения нагревания.

Но даже применение этого новшества не могло спасти положение дел, поскольку первые «Стирлинги» отличались большими размерами при малой вырабатываемой мощности. В дальнейшем не раз предпринимались попытки модернизировать конструкцию для достижения мощности в 250 л.с. приводили к тому, что при наличии цилиндра диаметром 4,2 метра, реальная выходная мощность, которую выдавала электростанция на Стирлинге (Stirling) в 183 кВт на деле составляла всего 73 кВт.

Все двигатели Стирлинга работают по принципу цикла Стирлинга, включающего в себя четыре основные фазы и две промежуточные. Основными являются нагрев, расширение, охлаждение и сжатие. В качестве стадии перехода рассматриваются переход к генератору холода и переход к нагревательному элементу. Полезная работа, совершаемая двигателем, строится исключительно на разнице температур нагревающей и охлаждающей частей.

Двигатель внешнего сгорания Стирлинга, использует одноимённую совокупность явлений. Эффект от протекающего действия в механизме высок. Благодаря этому есть возможность сконструировать двигатель с неплохими характеристиками в рамках нормальных габаритов.

Необходимо учитывать, что в конструкции механизма предусмотрен нагреватель, холодильник и регенератор, устройство, отвода тепла от вещества и возвращения тепла, в нужный момент.

Идеальный цикл Стирлинга, (диаграмма «температура-объём»):

Идеальные круговые явления:

• 1-2 Изменение линейных размеров вещества с постоянной температурой;
• 2-3 Отвод теплоты от вещества к теплообменнику, пространство, занимаемое веществом постоянно;
• 3-4 Принудительное сокращение пространства, занимаемого веществом, температура постоянна, тепло отводится охладителю;
• 4-1 Принудительное увеличение температуры вещества, занимаемое пространство постоянно, тепло подводится от теплообменника.

Идеальный цикл Стирлинга, (диаграмма «давление-объём»):

Из расчёта (моль) вещества:

Получаемое охладителем тепло:

Теплообменник получает тепло (процесс 2-3), теплообменник отдаёт тепло (процесс 4-1):

R – Универсальная постоянная газа;

СV – способность идеального газа удерживать тепло при неизменной величине занимаемого пространства.

За счёт применения регенератора, часть теплоты остается, в качестве энергии механизма, не меняющейся за проходящие круговые явления. Холодильник получает меньше тепла, таким образом, теплообменник экономит тепло нагревателя. Это увеличивает эффективность установки.

Видео:Двигатель Стирлинга. Лаборатории Филипс (перевод)Скачать

СОВРЕМЕННЫЕ КОНФИГУРАЦИИ СТИРЛИНГА

Современная инженерия различает три основных вида подобных двигателей:

• альфа-стирлинг, отличие которого в двух активных поршнях, расположенных в самостоятельных цилиндрах. Из всех трех вариантов данная модель отличается самой высокой мощностью, обладая самой высокой температурой нагревающегося поршня;
• бета-стирлинг, базирующийся на одном цилиндре, одна часть которого горячая, а вторая холодная;
• гамма-стирлинг, имеющий кроме поршня еще и вытеснитель.

Производство электростанции на Стирлинге будет зависеть от выбора модели двигателя, что позволит учесть всю положительные и отрицательные стороны подобного проекта.

Видео:О свободнопоршневых двигателях Стирлинга и теплообменниках двигателя СтирлингаСкачать

Новый дизайн и появление MK II

В тот момент я понял, что была необходима большая модернизация для того, чтобы получить хороший и эффективный двигатель. Копаясь в моих технических справочниках и книгах, я внедрил модернизацию во все термодинамические компоненты в газовом контуре. Были переработаны: головка нагревательного цилиндра из нержавеющей стали 316, на которой нанесены рёбра внутренние и внешние, фольга для регенератора, ребристый охладитель, а также новый вытеснитель из нержавейки с тонкими стенками.

Ребристый снаружи и внутри нагреватель двигателя стирлинга из нержавейки

Мой друг и энтузиаст в стирлингостроении Джон Арчибальд, согласился подготовить чертежи из моих эскизов дизайна и используя свои навыки в качестве слесаря-механика, помочь с созданием некоторых из наиболее сложных частей. Потребовалось еще несколько лет, чтобы получить все новые компоненты, но в конце 2012 года, версия MK II двигателя была готова и была собрана.

Кулер с рёбрами для двигателя стирлинга

Видео:Двигатель Стирлинга. 100 000 км без замены масла.Скачать

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Благодаря своим конструктивным особенностям данные двигатели обладают рядом преимуществ, но при этом не лишены недостатков.

Настольная электростанция Стирлинга, купить которую невозможно в магазине, а только у любителей, самостоятельно осуществляющих сбор подобных устройств, относятся:

• большие размеры, которые вызваны потребностью к постоянному охлаждению работающего поршня;
• использование высокого давления, что требуется для улучшения характеристик и мощности двигателя;
• потеря тепла, которая происходит за счет того, что выделяемое тепло передается не на само рабочее тело, а через систему теплообменников, чей нагрев приводит к потере КПД;
• резкое снижение мощности требует применения особых принципов, отличающихся от традиционных для бензиновых двигателей.

Наряду с недостатками, у электростанций, функционирующих на агрегатах Стирлинга, имеются неоспоримые плюсы:

• любой вид топлива, поскольку как любые двигатели, использующие энергию тепла, данный двигатель способен функционировать при разнице температур любой среды;
• экономичность. Данные аппараты могут стать прекрасной заменой паровым агрегатам в случаях необходимости переработки энергии солнца, выдавая КПДна 30% выше;
• экологическая безопасность. Поскольку настольная электростанция кВт не создает выхлопного момента, то она не производит шума и не выбрасывает в атмосферу вредных веществ. В виде источника получения мощности выступает обычное тепло, а топливо выгорает практически полностью;
• конструктивная простота. Для своей работы Стирлинг не потребует дополнительных деталей или приспособлений. Он способен самостоятельно запускаться без использования стартера;
• повышенный ресурс работоспособности. Благодаря своей простоте, двигатель может обеспечить не одну сотню часов беспрерывной эксплуатации.

Видео:Двигатель Стирлинга. Измерение параметров. Stirling engine. Measurement of parameters. Part 17.Скачать

Преимущества

Для двигателя Стирлинга характерны такие плюсы:

• Для работы двигателя необходим температурный перепад, какое топливо вызывает нагрев не важно;
• Нет необходимости использовать навесное и вспомогательное оборудование, конструкция двигателя простая и надёжная;
• Ресурс двигателя, благодаря особенностям конструкции, составляет 100000 часов работы;
• Работа двигателя не создаёт постороннего шума, поскольку отсутствует детонация;
• Процесс работы двигателя не сопровождается выбросом отработанных веществ;
• Работа двигателя сопровождается минимальной вибрацией;
• Процессы в цилиндрах установки экологически безвредны. Использование правильного источника тепла позволяет сделать двигатель «чистым».

Видео:Двигатель Стирлинга + генератор ГДС-150. Stirling engine with generator GDS-150.Скачать

ОБЛАСТИ ПРИМЕНЕНИЯ ДВИГАТЕЛЕЙ СТИРЛИНГА

Мотор Стирлинга чаще всего применяется в ситуациях, когда требуется аппарат для преобразования тепловой энергий, отличающийся простотой, при этом эффективность прочих видов тепловых агрегатов существенно ниже при аналогичных условиях. Очень часто подобные агрегаты применяются в питании насосного оборудования, холодильных камер, подводных лодок, батарей, аккумулирующих энергию.

Одним из перспективных направлений области использования двигателей Стирлинга являются солнечные электростанции, поскольку данный агрегат может удачно применяться для того, чтобы преобразовывать энергию солнечных лучей в электрическую. Для осуществления этого процесса двигатель помещается в фокус зеркала, аккумулирующего солнечные лучи, что обеспечивает перманентное освещение области, требующей нагрева. Это позволяет сфокусировать солнечную энергию на малой площади. Топливом для двигателя в данном случае служит гелии или водород. опубликовано

Двигатель Стирлинга, некогда известный, был надолго забыт из-за широкого распространения другого мотора (внутреннего сгорания). Но сегодня о нем слышно все больше. Может быть, у него есть шансы стать более популярным и найти свое место в новой модификации в современном мире?

Видео:Подставка для подогрева двигателя Стирлинга на чашкуСкачать

Недостатки

К недостаткам двигателя Стирлинга относятся:

• Трудно наладить серийное производство, поскольку конструктивно двигатель требует использования большого количества материалов;
• Высокий вес и большие габариты двигателя, поскольку для эффективного охлаждения надо применять большой радиатор;
• Для повышения эффективности двигатель форсируют, применяя в качестве рабочего тела сложные вещества (водород, гелий), что делает эксплуатацию агрегата опасным;
• Высокотемпературная стойкость стальных сплавов и их теплопроводность усложняет процесс изготовления двигателя. Значительные потери тепла в теплообменнике снижают эффективность агрегата, а применение специфических материалов делают изготовление двигателя дорогим;
• Для регулировки и перехода двигателя с режима на режим надо применять специальные устройства управления.

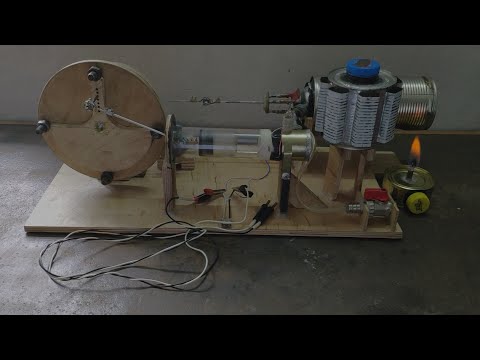

Видео:БЕСШУМНАЯ МОДЕЛЬ ЭЛЕКТРОСТАНЦИИ НА СТИРЛИНГЕ (перезалив)Скачать

История

Двигатель Стирлинга — это тепловая машина, которая была изобретена в начале девятнадцатого века. Автором, как понятно, был некий Стирлинг по имени Роберт, священник из Шотландии. Устройство представляет собой двигатель внешнего сгорания, где тело движется в замкнутой емкости, постоянно меняя свою температуру.

Из-за распространения другого вида мотора о нем почти забыли. Тем не менее, благодаря своим преимуществам, сегодня двигатель Стирлинга (своими руками многие любители сооружают его дома) снова возвращается.

Основное отличие от двигателя внутреннего сгорания заключается в том, что энергия тепла приходит извне, а не вырабатывается в самом двигателе, как в ДВС.

Видео:Лекция "Паровая машина. Двигатель Стирлинга. ДВС. Что выбрать?"Скачать

Вдохновленный MP1002C Philips

В середине 80-х, я имел удовольствие быть свидетелем испытаний генераторной установки MP1002C Philips которая на самом деле реально работала. Опыт произвёл на меня глубокое впечатление, особенно в том, как спокойно Стирлинг завёлся и ожил. Максимум шума исходил от горелки (камеры сгорания), но в конечном итоге от двигателя Philips исходил очень приятный звуковой фон — всё, что нужно было заменить — были шумящие подшипники.

Как говорится в старой поговорке, «Он работал и работал, как швейная машинка Зингер»! В то время, мой опыт общения с двигателями Стирлинга состоял из проектирования нескольких моделек настольного размера, но, увидев и услышав работающий двигатель Philips, я захотел спроектировать, сделать дизайн и собрать двигатель такого же калибра … сделать нечто достаточно большое, что производило бы полезную ощутимую работу.

Видео:Тихий Двигатель Стирлинга с генератором./Quiet Stirling Engine with Generator.Скачать

Принцип работы

Можно представить замкнутый воздушный объем, заключенный в корпусе, имеющем мембрану, то есть поршень. При нагревании корпуса воздух расширяется и совершает работу, выгибая таким образом поршень. Затем происходит охлаждение, и он вгибается снова. В этом состоит цикл работы механизма.

Немудрено, что термоакустический двигатель Стирлинга своими руками многие изготавливают в домашних условиях. Инструментов и материалов для этого требуется самый минимум, который найдется в доме у каждого. Рассмотрим два разных способа, как легко его создать.

Видео:ДВИГАТЕЛЬ СТИРЛИНГА ТЕПЛОВОЙ ПАРАДОКС ТЕОРИЯ ДВС STIRLING ENGINE ИГОРЬ БЕЛЕЦКИЙСкачать

Принцип работы двигателя

Что бы понять, как работает двигатель Стирлинга, разберёмся в устройстве и периодичности явлений агрегата. Механизм преобразует тепло, полученное от нагревателя, находящегося за пределами изделия в действие силы на тело. Весь процесс происходит благодаря температурному перепаду, в рабочем веществе, находящемся в закрытом контуре.

Принцип действия механизма базируется на расширении за счёт тепла. Непосредственно до расширения, вещество в замкнутом контуре нагревается. Соответственно, перед тем, как сжаться, вещество охлаждают. Сам цилиндр (1) окутан водяной рубашкой (3), ко дну подается тепло. Поршень, совершающий работу (4) помещен в гильзу и уплотнён кольцами. Между поршнем и дном находится механизм вытеснения (2), имеющий значительные зазоры и свободно перемещающийся. Вещество, находящееся в замкнутом контуре, двигается по объёму камеры за счёт вытеснителя. Перемещение вещества ограничено двумя направлениями: дно поршня, дно цилиндра. Движение вытеснителя обеспечивает шток (5), который проходит через поршень и функционирует за счет эксцентрика с запаздыванием на 90° в сравнении с приводом поршня.

Поршень расположен в крайнем нижнем положении, вещество охлаждается за счет стенок.

Вытеснитель занимает верхнее положение, перемещаясь, пропускает вещество через торцевые щели ко дну, сам охлаждается. Поршень стоит неподвижно.

Вещество получает тепло, под действием тепла увеличивается в объёме и поднимает расширитель с поршнем вверх. Совершается работа, после чего вытеснитель опускается на дно, выталкивая вещество и охлаждаясь.

Поршень опускается вниз, сжимает охлаждённое вещество, выполняется полезная работа. Маховик служит в конструкции аккумулятором энергии.

Рассмотренная модель без регенератора, поэтому КПД механизма не велико. Тепло вещества после совершения работы отводится в охлаждающую жидкость, используя стенки. Температура не успевает снижаться на нужную величину, поэтому время охлаждения продлевается, скорость мотора маленькая.

Видео:Студенты российского вуза разработали вечный двигатель #вечныйдвигатель #изобретенияСкачать

Как сделать

Из жести готовят топку и два цилиндра для базы, из которых будет состоять двигатель Стирлинга, своими руками изготовленный. Размеры подбирают самостоятельно, учитывая цели, для которых предназначено это устройство. Предположим, что мотор делается для демонстрации. Тогда развертка главного цилиндра составит от двадцати до двадцати пяти сантиметров, не более. Остальные части должны подстраиваться под него.

На верху цилиндра для передвижения поршня делают два выступа и отверстия диаметром от четырех до пяти миллиметров. Элементы выступят в роли подшипников для расположения кривошипного устройства.

Далее делают рабочее тело мотора (им станет обычная вода). К цилиндру, который сворачивают в трубу, припаивают кружочки из жести. В них проделывают отверстия и вставляют трубки из латуни от двадцати пяти до тридцати пяти сантиметров в длину и диаметром от четырех до пяти миллиметров. В конце проверяют, насколько герметичной стала камера, залив ее водой.

Далее приходит черед вытеснителя. Для изготовления берут заготовку из дерева. На станке добиваются, чтобы она обрела форму правильного цилиндра. Вытеснитель должен быть немногим меньше диаметра цилиндра. Оптимальную высоту подбирают уже после того, как двигатель Стирлинга своими руками будет сделан. Потому на данном этапе длина должна предполагать некоторый запас.

Спицу превращают в шток цилиндра. По центру деревянной емкости делают отверстие, подходящее под шток, вставляют его. В верхней части штока необходимо предусмотреть место для шатунного устройства.

Затем берут трубки из меди длиной четыре с половиной сантиметра и диаметром два с половиной сантиметра. Кружок из жести припаивают к цилиндру. По бокам на стенках делают отверстие для сообщения емкости с цилиндром.

Поршень также подгоняют на токарном станке под диаметр большого цилиндра изнутри. Наверху подсоединяют шток шарнирным способом.

Сборку заканчивают и настраивают механизм. Для этого поршень вставляют в цилиндр большего размера и соединяют последний с другим цилиндром меньшего размера.

На большом цилиндре сооружают кривошипно-шатунный механизм. Фиксируют часть двигателя при помощи паяльника. Основные части закрепляют на деревянном основании.

Цилиндр наполняют водой и под низ подставляют свечку. Двигатель Стирлинга, своими руками сделанный от начала и до конца, проверяют на работоспособность.

Видео:Расчет площади радиатора для силовой электроники.Скачать

Схема расположения цилиндров в двойной гамме.

Схема двигателя Стирлинга «двойная гамма».
На рисунке изображено два «горячих» цилиндра, в которых расположены вытеснители. Они работают разнонаправленно со сдвигом фаз в 180°. Для упрощения схемы работы на рисунке не обозначен регенератор. Красными линиями выделены области нагрева цилиндров (нагреватель), синими линиями — места охлаждения (холодильник).

Снизу в центре нарисован рабочий цилиндр с рабочим поршнем. В зависимости от положения вытеснителей он может принимать значения верхней мёртвой точки (ВМТ) или нижней мёртвой точки (НМТ). Чтобы не перегружать схему, умышлено я опустил механику привода. Она может быть выбрана на усмотрение самого разработчика.

Видео:Горячий и рабочий поршни в первом стирлингеСкачать

Как сделать

Поролон очень часто используют, чтобы сделать дома простой не мощный двигатель Стирлинга своими руками. Из него готовят вытеснитель для мотора. Вырезают поролоновый круг. Диаметр должен быть немного меньше, чем у консервной банки, а высота — чуть более половины.

По центру крышки проделывают отверстие для будущего шатуна. Чтобы он ходил ровно, скрепку сворачивают в спиральку и паяют к крышке.

Поролоновый круг посередине пронизывают тонкой проволокой с винтом и фиксируют его сверху шайбой. Затем соединяют кусок скрепки пайкой.

Вытеснитель вталкивают в отверстие на крышке и соединяют банку с крышкой путем пайки для герметизации. На скрепке делают маленькую петлю, а в крышке — еще одно, более крупное отверстие.

Жестяной лист сворачивают в цилиндр и спаивают, а потом прикрепляют к банке настолько, чтобы щелей не осталось совсем.

Скрепку превращают в коленчатый вал. Разнос при этом должен быть ровно девяносто градусов. Колено над цилиндром делают слегка больше другого.

Остальные скрепки превращаются в стойки для вала. Делается мембрана следующим образом: цилиндр оборачивают в пленку из полиэтилена, продавливают и крепят ниткой.

Шатун изготавливается из скрепки, которую вставляют в кусок резины, и готовую деталь прикрепляют к мембране. Длина шатуна делается такой, чтобы в нижней валовой точке мембрана была втянутой в цилиндр, а в высшей — вытянута. Таким же образом делается и вторая деталь шатуна.

Затем один приклеивают к мембране, а другой — к вытеснителю.

Ножки для банки можно также сделать из скрепок и припаять. Для кривошипа используют CD-диск.

Вот и готов весь механизм. Осталось лишь под него подставить и зажечь свечку, а затем дать толчок через маховик.

Видео:Двигатель Стирлинга. Новая версия. Первые рекорды. Stirling's engine. New version. First records.Скачать

Мотор Стирлинга из консервной банки

Для его изготовления вам понадобятся подручные материалы: банка из под консервов, небольшой кусок поролона, CD-диск, два болтика и скрепки.

Поролон – одни из самых распространенных материалов, которые используются при изготовлении моторов Стирлинга. Из него делается вытеснитель двигателя. Из куска нашего поролона вырезаем круг, диаметр его делаем на два миллиметров меньше внутреннего диаметра банки, а высоту немного больше ее половины.

В центре крышки просверливаем отверстие, в которое вставим потом шатун. Для ровного хода шатуна делаем из скрепки спиральку и припаиваем ее к крышке.

Поролоновый круг из поролона пронизываем посередине винтиком и застопориваем его шайбой сверху и снизу шайбой и гайкой. После этого присоединяем путем пайки отрезок скрепки, предварительно распрямив ее.

Теперь втыкаем вытеснитель в сделанное заранее отверстие в крышке и герметично пайкой соединяем крышку и банку. На конце скрепки делаем небольшую петельку, а в крышке просверливаем еще одно отверстие, но чуть-чуть больше, чем первое.

Из жести делаем цилиндр, используя пайку.

Присоединяем с помощью паяльника готовый цилиндр к банке, так, чтобы не осталось щелей в месте пайки.

Из скрепки изготавливаем коленвал. Разнос колен нужно сделать в 90 градусов. Колено, которое будет над цилиндром по высоте на 1-2 мм больше другого.

Из скрепок изготавливаем стойки под вал. Делаем мембрану. Для этого на цилиндр надеваем полиэтиленовую пленку, немного продавливаем ее внутрь и закрепляем на цилиндре ниткой.

Шатун который нужно будет приделать к мембране, изготавливаем из скрепки и вставляем его в обрезок резины. По длине шатун нужно сделать таким, чтобы в нижней мертвой точке вала мембрана была втянута внутрь цилиндра, а в высшей – напротив – вытянута. Второй шатун настраиваем так же.

Шатун с резиной приклеиваем к мембране, а другой присоединяем к вытеснителю.

Присоединяем паяльником ножки из скрепок к банке и на кривошип пристраиваем маховик. Например, можно использовать СД-диск.

Двигатель Стирлинга в домашних условиях сделан. Теперь осталось под банку подвести тепло – зажечь свечку. А через несколько секунд дать толчок маховику.

Физика процесса

Принцип действия всех без исключения тепловых двигателей основан на том, что при расширении нагретого газа совершается большая механическая работа, чем требуется на сжатие холодного. Чтобы продемонстрировать это, достаточно бутылки и двух кастрюль с горячей и холодной водой. Сначала бутылку опускают в ледяную воду, а когда воздух в ней охладится, горлышко затыкают пробкой и быстро переносят в горячую воду. Через несколько секунд раздается хлопок и нагреваемый в бутылке газ выталкивает пробку, совершая механическую работу. Бутылку можно снова возвратить в ледяную воду — цикл повторится. в цилиндрах, поршнях и замысловатых рычагах первой машины Стирлинга почти в точности воспроизводился этот процесс, пока изобретатель не сообразил, что часть тепла, отнимаемого у газа при охлаждении, можно использовать для частичного подогрева. Нужна лишь какая-то емкость, в которой можно было бы запасать тепло, отнятое у газа при охлаждении, и снова отдавать ему при нагревании. Но, увы, даже это очень важное усовершенствование не спасло двигатель Стирлинга. К 1885 году достигнутые здесь результаты были весьма посредственны: 5—7 процентов к.п.д., 2 л. с. мощности, 4 тонны веса и 21 кубометр занимаемого пространства. Двигатели внешнего сгорания не были спасены даже успехом другой конструкции, разработанной шведским инженером Эриксоном. В отличие от Стирлинга, он предложил нагревать и охлаждать газ не при постоянном объеме, а при постоянном давлении. 8 1887 году несколько тысяч небольших эриксоновских двигателей отлично работало в типографиях, в домах, на шахтах, на судах. Они наполняли водонапорные баки, приводили а действие лифты. Эриксон пытался даже приспособить их для привода экипажей, но они оказались чересчур тяжелыми. В России до революции большое количество таких двигателей выпускалось под названием «Тепло и сила». Однако попытки увеличить мощность до 250 л. с. окончились полным провалом. Машина с цилиндром диаметром 4,2 метра развивала меньше 100 л. е., огневые камеры прогорели, и судно, на котором были установлены двигатели, погибло. Инженеры без сожаления распрощались с этими слабосильными мастодонтами как только появились мощные, компактные и легкие бензомоторы и дизели. И вдруг, в 1960-е, спустя почти 80 лет о «стирлингах» и «эриксонах» (будем условно называть их так по аналогии с дизелем) заговорили как о грозных соперниках двигателей внутреннего сгорания. Разговоры эти не утихают и поныне. Чем же объясняется такой крутой поворот во взглядах?

Недостатки двигателя внешнего сгорания

Массовый выпуск таких двигателей в настоящее время невозможен. Основная проблема — это материалоёмкость конструкции. Охлаждение рабочего тела двигателя требует установку радиаторов с большими объёмами. Вследствие этого увеличиваются размеры. Использование сложных видов рабочего тела вроде водорода или гелия поднимает вопрос о безопасности двигателя. Теплопроводность и температурная стойкость должны быть на высоком уровне. Тепло к рабочему объёму поступает через теплообменники. Таким образом, часть тепла теряется по дороге. При изготовлении теплообменники приходится использовать термостойкие металлы. При этом металлы должны быть устойчивы к высокому давлению. Все эти материалы стоят дорого и долго обрабатываются. Принципы изменения режимов двигателя внешнего сгорания сильно отличаются от традиционных. Требуется разработка специальных управляющих устройств. Изменение мощности вызывается изменением давления в цилиндрах и угла фаз между вытеснителем и силовым поршнем. Также можно изменить ёмкость полости с рабочим телом.

Преимущества двигателя внешнего сгорания

Этот вид двигателей неприхотлив в плане топлива, поскольку основой его работы является перепад температур. Чем вызван этот перепад — особого значения не имеет. Двигатель Стирлинга имеет простую конструкцию и не нуждается в дополнительных системах и навесном оборудовании (стартер, коробка передач). Некоторые особенности устройства двигателя являются гарантией долгого срока эксплуатации: двигатель может работать непрерывно в течении примерно ста тысяч часов. Ещё одним серьёзным преимуществом двигателя внешнего сгорания является бесшумность. Она обусловлена тем, что в цилиндрах отсутствует детонация и нет необходимости в выводе отработавших газов. Особенно выделяется по этому параметру модификация «Бета». Её конструкция оснащена ромбовидным кривошипно-шатунным механизмом, который обеспечивает отсутствие вибраций во время работы. И, наконец, экологичность. В цилиндрах двигателя отсутствуют процессы, способные негативно влиять на окружающую среду.

Это интересно: Диагностика катушки зажигания при помощи тестера (мультиметра): 4 основные причины и 6 признаков неисправности катушки

При выборе альтернативных источников тепла (энергии солнца) двигатель Стирлинга превращается в разновидность экологически чистого силового агрегата.

Коэффициент полезного действия

КПД от разности температур в двигателе может достигать около 70%. По циклу Карно на графике КПД выглядит следующим образом.

На практике был установлен 4-х цилиндровый двигатель Стирлинга на автомобиль был установлен вначале 20 века и выдал 35% КПД.

Американская автомобильная компания Mechanical Technology Inc (Меканикал Технолоджи Инкопорейтед) создает двигатели Стирлинга. Их ДВС выдают КПД 43,5%.

Идеальный двигатель – есть ли такой, в принципе?

Паровые, либо двигатели внутреннего сгорания, — оба типа используют тепловую энергию, благодаря которой газ расширяется, а затем охлаждается. Зависимостью разницы температур определяется эффективность конструкция двигателя. Теория работы идеального двигателя подкреплена наукой о термодинамике и теоретической моделью, демонстрирующей моменты:

• расширения,
• сжатия,
• нагрева,
• охлаждения газа в цикле.

Прежде чем рассматривать конструкцию двигателя Стирлинга, не лишним будет рассмотреть недостатки паровых двигателей. Понятно, что сформированный от нагрева воды пар движется по трубе в цилиндр через открытый входной клапан, где толкает поршень и приводит в движение колесо, связанное с поршнем.

Затем входной клапан закрывается и открывается выходной клапан. Импульс движения колеса заставляет поршень возвращаться в цилиндр и выталкивать охлажденный пар через дымовую (паровую) трубу.

Схема паровой системы: 1 – шток клапана; 2 – боковой клапан; 3 – вход пара высокого давления; 4 – выход пара; 5 – перекрёстная головка; 6 – направляющая крейцкопфа; 7 – поршневой шток; 8 – поршень; 9 — цилиндр

Конструкция парового двигателя далеко не идеальна. Во всяком случае, есть четыре очевидных недостатка.

1. Котёл производит пар высокого давления, поэтому всегда существуют риски взрыва.
2. Котёл конструктивно располагается на некотором расстоянии от цилиндра, поэтому очевидны потери энергии.
3. Выбрасываемый отработанный пар также способствует потерям энергии.
4. Паровой двигатель потребляет огромное количество воды и топлива.

Конструкция двигателя Стирлинга

Отмеченные выше недостатки, между тем, вполне допустимо устранить. Например, избавиться от котла (устраняя опасность взрыва), а также использовать тепло огня для непосредственного питания двигателя. Тогда, вместо того чтобы использовать пар для перемещения тепловой энергии, можно использовать обычный воздух (или другой газ) для перемещения тепловой энергии.

Если поместить эту газовую составляющую внутрь закрытой трубы, и организовать движение взад и вперед снова и снова. Так можно получать энергию, исключив фактор постоянной подачи воды.

Наконец, есть смысл добавить в конструкцию теплообменник, чтобы энергию горячего газа удерживать внутри машины с последующим использованием повторно для повышения общей эффективности. Это и есть основные способы, которыми выделяется двигатель Стирлинга, как существенная модернизация паровой конструкции.

Существуют регенеративные тепловые двигатели Стирлинга замкнутого цикла, которые в целом соответствуют описанной выше концепции. Регенеративная конструкция указывает на использование теплообменников для сохранения части тепла, которое в противном случае теряется в каждом цикле.

Как работает Стирлинг

Принципиальная схема двигателя внешнего сгорания

: 1 — топливная форсунка; 2 — выпускной патрубок; 3 — элементы воздухоподогревателя; 4 — подогреватель воздуха; 5 — горячие газы; 6 — горячее пространство цилиндра; 7 — регенератор; 8 — цилиндр; 9 — ребра охладителя; 10 — холодное пространство; 11 — рабочий поршень; 12 — ромбический привод; 13 — шатун рабочего поршня; 14 — синхронизирующие шестерни; 15 — камера сгорания; 16 — трубки нагревателя; 17 — горячий воздух; 18 — поршень-вытеснитель; 19 — воздухоприемник; 20 — подвод охлаждающей воды; 21 — уплотнение; 22 — буферный объем; 23 — уплотнение; 24 — толкатель поршня-вытеснителя; 25 — толкатель рабочего поршня; 26 — ярмо рабочего поршня; 27 — палец ярма рабочего поршня; 28 — шатун поршня-вытеснителя; 29 — ярмо поршня-вытеснителя; 30 — коленчатые валы.
Красный фон — контур нагрева
;
точечный фон — контур охлаждения
В современной конструкции «стирлинга», работающего на жидком топливе, — три контура, имеющих между собой лишь тепловой контакт. Это контур рабочего тела (обычно водорода или гелия), контур нагрева и контур охлаждения. Главное назначение контура нагрева — поддерживать высокую температуру в верхней части рабочего контура. Контур охлаждения поддерживает низкую температуру в нижней части рабочего контура. Сам контур рабочего тела замкнут. Контур рабочего тела

. В цилиндре 8 движутся два поршня — рабочий 11 и поршень-вытеснитель 18. Движение рабочего поршня вверх приводит к сжатию рабочего тела, движение его вниз вызывается расширением газа и сопровождается совершением полезной работы. Движение поршня-вытеснителя вверх выжимает газ в нижнюю, охлаждаемую полость цилиндра. Движение же его вниз соответствует нагреванию газа. Ромбический привод 12 сообщает поршням перемещение, соответствующее четырем тактам цикла (

Принципиальная схема V-образного «стирлинга»

: 1 — рабочий цилиндр; 2 — рабочий поршень; 3 — подогреватель; 4 — регенератор; 5 — теплоизолирующая муфта; 6 — охладитель; 7 — компрессионный цилиндр.

Рабочий цикл в таком двигателе протекает следующим образом. В рабочем цилиндре 1 газ (водород или гелий) нагрет, в другом, компрессионном 7 — охлажден. При движении поршня в цилиндре 7 вверх газ сжимается — такт сжатия. В это время начинает двигаться вниз поршень 2 в цилиндре 1. Газ из холодного цилиндра 7 перетекает в горячий 1, проходя последовательно через охладитель 6, регенератор 4 и подогреватель 3 — такт нагревания. Горячий газ расширяется в цилиндре 1, совершая работу, — такт расширения. При движении поршня 2 в цилиндре 1 вверх газ перекачивается через регенератор 4 и охладитель 6 в цилиндр 7 — такт охлаждения. Такая схема «стирлинга» наиболее удобна для реверсирования. В объединенном корпусе подогревателя, регенератора и охладителя (об их устройстве речь пойдет позже) для этого сделаны заслонки. Если перевести их из одного крайнего положения в другое, то холодный цилиндр станет горячим, а горячий — холодным, и двигатель будет вращаться в обратную сторону. Подогреватель представляет собой набор трубок из жаростойкой нержавеющей стали, по которым проходит рабочий газ. Трубки нагреваются пламенем горелки, приспособленной для сжигания различных жидких топлив. Тепло от нагретого газа запасается в регенераторе. Этот узел имеет большое значение для получения высокого КПД. Он выполнит свое назначение, если будет передавать примерно в три раза больше тепла, чем в подогревателе, и процесс займет меньше 0,001 секунды. Словом, это быстродействующий аккумулятор тепла, причем скорость теплопередачи между регенератором и газом составляет 30 000 градусов в секунду. Регенератор, КПД которого равен 0,98 единицы, состоит из цилиндрического корпуса, в котором последовательно расположены несколько шайб, изготовленных из проволочной путанки (диаметр проволоки 0,2 мм). Чтобы тепло от него не передавалось холодильнику, между этими агрегатами установлена теплоизолирующая муфта. И наконец, охладитель. Он выполнен в виде водяной рубашки на трубопроводе. Мощность «стирлинга» регулируется изменением давления рабочего газа. Для этой цели двигатель оборудуется газовым баллоном и специальным компрессором.

Возрождение

Эти двигатели снова стали развиваться благодаря компании Philips. В середине двадцатого века с ней заключила договор General Motors. Она вела разработки для применения Стирлингов в космических и подводных устройствах, на судах и автомобилях. Вслед за ними другая компания из Швеции, United Stirling, стала заниматься их развитием, включая и возможное использование на легковых автомобилях.

Сегодня линейный двигатель Стирлинга применяется на установках подводных, космических и солнечных аппаратов. Большой интерес к нему вызван из-за актуальности вопросов ухудшения экологической обстановки, а также борьбы с шумом. В Канаде и США, Германии и Франции, а также Японии идут активные поиски по развитию и совершенствованию его использования.

«Стирлинги» вместо ДВС

Первые же испытания, проведенные пол-века назад, показали, что «стирлинг» почти идеально бесшумен. У него нет карбюратора, форсунок с высоким давлением, системы зажигания, клапанов, свечей. Давление в цилиндре, хотя и повышается почти до 200 атм, но не взрывом, как в двигателе внутреннего сгорания, а плавно. На двигателе не нужны глушители. Ромбовидный кинематический привод поршней полностью уравновешен. Никаких вибраций, никакого дребезжания. Говорят, что, даже приложив руку к двигателю, не всегда удается определить, работает он или нет. Эти качества автомобильного двигателя особенно важны, ибо в крупных городах остро стоит проблема снижения шума. А вот другое качество — «всеядность». По сути дела, нет такого источника тепла, который не годился бы для привода «стирлинга». Автомобиль с таким двигателем может работать на дровах, на соломе, на угле, на керосине, на ядерном горючем, даже на солнечных лучах. Он может работать на теплоте, запасенной в расплаве какой-нибудь соли или окисла. Например, расплав 7 литров окиси алюминия заменяет 1 литр бензина. Подобная универсальность не только сможет всегда выручить водителя, попавшего в беду. Она разрешит остро стоящую проблему задымления городов. Подъезжая к городу, водитель включает горелку и расплавляет соль в баке. В черте города топливо не сжигается: двигатель работает на расплаве. А регулирование? Чтобы сбавить мощность, достаточно выпустить из замкнутого контура двигателя в стальной баллон нужное количество газа. Автоматика сразу же уменьшает подачу топлива так, чтобы температура оставалась постоянной независимо от количества газа. Для повышения мощности газ нагнетается из баллона снова в контур. Вот только по стоимости и по весу «стирлинги» пока уступают двигателям внутреннего сгорания. На 1 л. с. у них приходится 5 кг, что намного больше, чем у бензинового и дизельного моторов. Но не следует забывать, что это еще первые, не доведенные до высокой степени совершенства модели. Теоретические расчеты показывают, что при прочих равных условиях «стирлинги» требуют меньших давлений. Это — важное достоинство. И если у них найдутся еще и конструктивные преимущества, то не исключено, что именно они окажутся самым грозным соперником двигателей внутреннего сгорания в автомобилестроении. А вовсе не турбины.

Примеры реализации двигателей внешнего сгорания на автомобилях

Работоспособные модели такого двигателя были выпущены в свет, несмотря на все сложности изготовления. В 50 года XX века у автомобилестроительных компаний появилась заинтересованность в этой разновидности силового агрегата. В основном реализацией двигателей Стирлинга на автомобилях занимались Ford Motor Company и Volkswagen Group. Шведская компания UNITED STIRLING разработала такой двигатель, в котором разработчики старались чаще использовать серийные агрегаты и узлы (коленвал, шатуны). Был разработан четырёхцилиндровый V-образный двигатель, обладавший удельной массой 2,4 кг/кВт. Аналогичной массой обладает компактный дизель. Двигатель попробовали устанавливать на семитонные грузовые фургоны.

Наиболее выделяющимся успешным образцом стал Philips 4-125DA, доступный для установки на легковые автомобили. Рабочая мощность двигателя составляла 173 лошадиных силы. Размеры несильно отличались от обычного бензинового ДВС.

Компания General Motors разработала восьмицилиндровый V-образный двигатель внешнего сгорания с серийным кривошипно-шатунным механизмом. В 1972 году ограниченная версия автомобилей Ford Torino оснащалась таким двигателем. Причём расход топлива снизился на целых 25 % по сравнению с предыдущими моделями. Сегодня несколько зарубежных компаний пытаются совершенствовать конструкцию этого двигателя с целью адаптации для серийного производства и установки на легковые автомобили.

Запуск двигателя

После проверки рабочей камеры на герметичность и сборки двигателя необходимо проверить его работоспособность. Для этого:

• Подобрать источник тепловой энергии. Это может быть свеча или любое другое топливо. Можно использовать сосуд с горячей водой. Для этого нижнюю поверхность рабочей камеры необходимо установить на емкость с жидкостью;
• Установить изделия на подставку. На дно подставки поместить источник тепловой энергии;
• На верхнюю поверхность рабочей камеры поместить кубики льда;
• Раскрутить маховик вручную.

После раскручивания маховика двигатель должен начать работу. Поршень и шток вытеснителя будут попеременно воздействовать на коленчатый вал установки. Стабильную работу будет обеспечивать сила инерции маховика.

Из вышеперечисленного следует, что двигатель Стирлинга это силовой агрегат, работающий от разницы температур рабочего тела. Мотор может работать на любом виде топлива. Модель силовой установки можно собрать самостоятельно в домашних условиях. Для этого не потребуется специализированных материалов и оборудования. В качестве источника питания для модели силовой установки может использоваться свеча, сухое горючее и т.п.

Цена методичности

Когда узнаешь о старой технической идее, возродившейся в современной технике, сразу же возникает вопрос: что же препятствовало ее осуществлению раньше? В чем состояла та проблема, та «зацепка», без решения которой она не могла проложить себе дорогу в жизнь? И почти всегда выясняется, что своим возрождением старая идея обязана либо новому технологическому методу, либо новой конструкции, до которой не додумались предшественники, либо новому материалу. Двигатель внешнего сгорания можно считать редчайшим исключением. Теоретические расчеты показывают, что к.п.д. «стирлингов» и «эриксонов» могут достигать 70 процентов — больше, чем у любого другого двигателя. А это значит, что неудачи предшественников объяснялись второстепенными, в принципе устранимыми факторами. Правильный выбор параметров и областей применения, скрупулезное исследование работы каждого узла, тщательная обработка и доводка каждой детали позволили реализовать преимущества цикла. Уже первые экспериментальные образцы дали КПД 39 процентов! (к.п.д. бензиновых двигателей и дизелей, которые отрабатывались годами, соответственно 28—30 и 32—35 процентов.) Какие же возможности «просмотрели» в свое время и Стирлинг и Эриксон? той самой емкости, в которой попеременно то запасается, то отдается тепло. Расчет регенератора в те времена был просто невозможен: науки о теплопередаче не существовало. Его размеры принимались на глазок, а как показывают расчеты, КПД двигателей внешнего сгорания очень сильно зависит от качества регенератора. Правда, его плохую работу можно в определенной степени компенсировать повышением давления. Вторая причина неуспеха была в том, что первые установки работали на воздухе при атмосферном давлении: их размеры получались огромными, а мощности — малыми. Доведя к.п.д. регенератора до 98 процентов и заполнив замкнутый контур сжатым до 100 атмосфер водородом или гелием, инженеры наших дней увеличили экономичность и мощность «стирлингов», которые даже в таком виде показали к.п.д. более высокий, чем у двигателей внутреннего сгорания. Уже одного этого было бы достаточно, чтобы говорить об установке двигателей внешнего сгорания на автомобилях. Но только высокой экономичностью отнюдь еще не исчерпываются достоинства этих возрожденных из забвения машин.

Важные моменты, если вы делаете сами движок

При изготовлении мотора Стирлинга придерживайтесь рекомендаций.

1. Стенки цилиндра, где ходит вытеснитель, должны быть сделаны так, чтобы не проводить тепло. 2. Один край цилиндра – холодный, другой- горячий. Чем больше разница температур – тем выше эффективность работы. 3. Между стенками цилиндра и вытеснителем должен быть зазор (3 мм достаточно), чтобы было куда воздуху просачиваться с холодной камеры в горячую. 4. Не должно быть утечек воздуха (свести их к минимуму). Это одно из основных причин, которые не дают двигателю работать. 5. Убрать все трение по максимуму. Используйте силиконовую смазку – она дает очень хороший результат. Удачи в техническом творчестве!

В другом материале о том, как приспособить для этого движка генератор тока. А тут еще одна модель, которую можно собрать дома.
