(Внимание! В связи с изменениями нормативной базы, данная статья актуальна для объектов, реализованных до 01.03.2021 года)

Доброго времени суток всем постоянным Читателям нашего сайта и коллегам по цеху. Сегодня я постараюсь, как можно более точно, ответить на вопрос, который возникал на страницах нашего блога уже не один раз – достаточна ли установка одного адресного пожарного извещателя на одно помещение или зону и какой именно, в этом случае, должен быть пожарный извещатель – модель извещателя «в студию».

Для начала, нормативное обоснование для соблюдения условия – установка одного адресного пожарного извещателя на помещение. Читаем внимательно СП5.13130-2009, пункт 13.3.3:

13.3.3 В защищаемом помещении или выделенных частях помещения допускается устанавливать один автоматический пожарный извещатель, если одновременно выполняются условия:

а) площадь помещения не больше площади, защищаемой пожарным извещателем, указанной в технической документации на него, и не больше средней площади, указанной в таблицах 13.3 — 13.6;

б) обеспечивается автоматический контроль работоспособности пожарного извещателя в условиях воздействия факторов внешней среды, подтверждающий выполнение им своих функций, и формируется извещение об исправности (неисправности) на приемно-контрольном приборе;

в) обеспечивается идентификация неисправного извещателя с помощью световой индикации и возможность его замены дежурным персоналом за установленное время, определяемое в соответствии с приложением О;

г) по срабатыванию пожарного извещателя не формируется сигнал на управление установками пожаротушения или системами оповещения о пожаре 5-го типа по [15], а также другими системами, ложное функционирование которых может привести к недопустимым материальным потерям или снижению уровня безопасности людей.

Теперь анализируем приведенные выше нормативные требования, примеряем требования на самый распространенный адресный дымовой пожарный извещатель ДИП 34А, производства НПО «БОЛИД».

С пунктом «а» все ясно – помещение не должно быть габаритами более чем 9х9 метра (при высоте до 3,5 метров), так чтобы от стен до установленного пожарного извещателя расстояние не превысило 4,5 метра, в соответствии с таблицами 13.3-13.6. Это если мы устанавливаем точечный дымовой пожарный извещатель, к точечному тепловому извещателю подход с габаритами помещения иной, также, в соответствии с таблицами 13.3-13.6.

С пунктом «б» тоже все ясно – адресный дымовой пожарный извещатель обменивается посылками информации с приемо-контрольным приборам и, в том числе, информацией о собственной работоспособности. Если вдруг пожарный извещатель неисправен, то ППК выведет сообщение о неисправности с указанием адреса извещателя. Так что, условие выполняется.

Пункт «в» очень сомнителен. Как мы знаем, на обычном адресном пожарном извещателе (например ДИП34А, производство «Болид») есть один единственный светодиод, который загорается в случае перехода извещателя в состояние «Пожар» и подмигивает с заданной периодичностью в дежурном режиме. Конкретную световую индикацию «Неисправность» ДИП34А не имеет, что мало соответствует, даже совсем не соответствует положениям пункта “В”.

Существуют, конечно, адресные дымовые пожарные извещатели импортного производства, например «Bosch», которые реально, имеют индикацию «Неисправность» – загорается отдельно предусмотренный в их конструкции светодиод (всего их два на корпусе извещателя), или единственный светодиод установлен в двухцветном исполнении и загорается желтым цветом в случае неисправности извещателя и сразу видно извещатель, который находится в аварии. В общем, иностранные производители приняли приведенные выше нормативные требования, как приказ, и предусмотрели технические решения, позволяющие им продавать свою дорогую продукцию на Российском рынке. Возможная установка одного адресного пожарного извещателя фирмы “Bosch” на одно помещение, за 100 долларов США за штуку, сомнений не вызывает. Но о подобной продукции распространяться не будем, так как импортная продукция очень дорогая, а наша цель – экономить деньги. Именно из соображений экономии, нам необходима установка одного адресного пожарного извещателя, вместо двух адресных или трех пороговых. По этому, мы скажем о том, что «подмигивающий» с заданной периодичностью светодиод на корпусе адресного дымового пожарного извещателя ДИП34А индицирует состояние «НОРМА», а отсутствие «подмигивания» индицирует состояние «Авария». Такая вот индикация получается – нет индикации «Норма» и нет индикации «Пожар», значит это индикация «Неисправность». Зашел в помещение, запрокинул голову, постоял под каждым извещателям, пытаясь высмотреть – мигает или не мигает и, в результате упорных поисков, обнаружил неработающий извещатель – мы легких путей не ищем. Сильно притянуто «за уши», но почему бы и не объяснить отсутствие отдельного сигнала «Неисправность» именно таким образом, тем более если инспектор не против. Приложения «О» также бояться не стоит, так как конкретно определенных часов и минут в этом приложении нет – все определяет Заказчик. Приведем приложение «О» дословно:

Приложение О

(справочное)

Определение установленного времени обнаружения неисправности и ее устранения

О.1 Установленное время обнаружения неисправности и ее устранения не должно превышать

70 % максимального разрешенного времени приостановления технологического процесса на регламентные работы.

О.2 Установленное время обнаружения неисправности и ее устранения в случае отсутствия ограничений не должно превышать 70 % времени вынужденного простоя, согласованного с заказчиком, определяемого исходя из допустимых материальных потерь из-за остановки производства.

О.3 Установленное время обнаружения неисправности и ее устранения в случае, когда функции системы можно передать персоналу, не должно превышать 70 % времени, определяемого исходя из согласованных с заказчиком затрат на содержание выделенного персонала на время выполнения им функций контроля.

Как Вы понимаете, Заказчик сообщит, что все временные промежутки его устраивают, согласованы с ним, лишь бы была возможна установка одного адресного пожарного извещателя на помещение, вместо двух и соответственно, были бы меньше его затраты на монтаж системы пожарной сигнализации.

Пункт «г» понятен частично. Если отсутствуют на объекте управление пожаротушением или СОУЭ 5 типа от систем АПС, то вроде как возможна установка одного адресного пожарного извещателя. Допустимы или не допустимы материальные потери также решать собственнику объекта – как хочет Заказчик, так и решит, насколько эти материальные потери допустимы для него. Как правило, Заказчик решает о допустимости материальных потерь, в целях того, чтобы была возможна установка одного адресного пожарного извещателя на помещение, вместо двух по приведенным выше причинам сиюминутной экономии финансовых вливаний. Но вот фраза о снижении уровня безопасности людей очень зыбкая. Никогда Вы не докажете пожарному инспектору, что установка одного адресного пожарного извещателя вместо двух не снижает уровень безопасности людей. Это потому, что конечно снижает – тут двух мнений быть не может. Включились сирены от ложного срабатывания – люди побежали, кого то придавили, растоптали и получается напрасно, все из-за ложного срабатывания. Или наоборот – постоянно ложно подрабатывает система, люди привыкли к “ложнякам” и не реагируют на сигналы эвакуации, продолжают спокойно заниматься своими делами, а тут и на самом деле, случился пожар и закончилось все это дело жертвами. А вот если бы в каждом помещении были установлены хотя бы по два пожарных извещателя и выдавали бы сигнал “Внимание” (при сработке одного извещателя) и сигнал “Пожар” (при сработке второго извещателя), то “ложняков” было бы намного меньше, так как при получении сигнала “Внимание”, круглосуточная охрана уже принимает меры – выходит на место предполагаемого возгорания, проверяет наличие очага пожара, при “ложняке”, вызывает обслуживающую организацию для устранения причин. При этом, система оповещения не включается и людей в заблуждение не вводит. Вот и весь разговор.

Как видите, пункты «в» и «г» очень зыбкие и их необходимо доказывать, если исходить из приведенного выше анализа. Но, не торопитесь делать выводы о том что все плохо, что установка одного адресного пожарного извещателя на помещение это геморой и головная боль – дочитайте статью до конца и в итоге, Вас будет ждать неожиданное заключение!

Итак, идем далее. Исходя из того факта, что система АПС управляет запуском иного технологического оборудования, как минимум системой оповещения и управления эвакуацией людей при пожаре, мы понимаем, что сигнал «Пожар» должен формироваться при срабатывании одного пожарного извещателя, поскольку он установлен всего один на помещение.

Обратимся опять к тексту СП5.13130-2009, пункт 14.2:

14.2 Формирование сигналов управления системами оповещения 1, 2, 3-го типа по [15], дымоудаления, инженерным оборудованием, управляемым системой пожарной сигнализации, и другого оборудования, ложное срабатывание которого не может привести к недопустимым материальным

потерям или снижению уровня безопасности людей, допускается осуществлять при срабатывании одного пожарного извещателя с учетом рекомендаций, изложенных в приложении Р. Количество пожарных извещателей в помещении определяется в соответствии с разделом 13.

Опять написано про материальные потери и снижение безопасности людей (обсуждали уже выше) и еще, дополнительно, есть ссылка на исполнение рекомендаций в приложении «Р», при котором допускается установка одного адресного пожарного извещателя. Приведем текст этого приложения:

Приложение Р

(рекомендуемое)

Методы повышения достоверности сигнала о пожаре

Р.1 Применение оборудования, производящего анализ физических характеристик факторов пожара и (или) динамики их изменения и выдающего информацию о своем техническом состоянии (например, запыленности).

Р.2 Применение оборудования и режимов его работы, исключающих воздействие на извещатели или шлейфы кратковременных факторов, не связанных с пожаром.

Ну в общем, ничего сверхсложного и невыполнимого – требования «Р1» выполняются, исходя из конструкции адресного извещателя, а требования «Р2» реализуются путем несложного программирования режима «ДЫМ-2» или иначе перезапроса состояния пожарного извещателя. В этом режиме первая сработка пожарного извещателя будет сброшена прибором и если в течении 30 секунд не будет повторной сработки, то формирования сигнала «Пожар» не произойдет. Соответственно, если в течении 30 секунд будет повторное срабатывание извещателя, то будет сформирован сигнал «Пожар» и запущено оповещение о пожаре. Это и есть применение режима работы оборудования, исключающее воздействие «ложных» факторов, не связанных с пожаром.

Теперь, итоги нашей статьи.

С учетом всего вышеописанного, существующими нормами допускается установка одного адресного пожарного извещателя на помещение или зону.

Самый распространенный и сравнительно не дорогой отечественный адресный дымовой пожарный извещатель ДИП 34А соответствует требованиям к указанной установке, при лояльном отношении проверяющего инспектора к выполнению требований СП513130-2009, п. 13.3.3 «в» и «г», а также, при условии программирования режима «ДЫМ-2» на объекте. Лояльность проверяющего инспектора можно простимуллировать Вашими отличными знаниями в области разрешительной документации ВНИИПО (Всероссийский Научно-Исследовательский Институт Пожарной Охраны). Конкретнее, предъявляете разрешительное письмо ВНИИПО в адрес НПО «БОЛИД» о том, что установка одного адресного пожарного извещателя ДИП 34А на одно помещение или зону допускается, так как этот извещатель замечательный, чудесный и всему что необходимо соответствует. Не думаю, что инспектор будет оспаривать заключение ВНИИПО. Указанное письмо, в качестве обещанного бонуса для тех кто читал статью до конца, Вы можете скачать на нашем сайте, пройдя по ссылке установка одного адресного пожарного извещателя . Однако, Вы должны понимать следующий существенный момент. Если Вы устанавливаете всего один пожарный извещатель в помещении, то обязаны обеспечить замену вышедшего из строя извещателя в кратчайшие сроки. Просто вытащить из коробки новый извещатель и воткнуть его на место старого не получится, так как новому адресному пожарному извещателю необходимо, предварительно, присвоить адрес в системе, аналогичный адресу извещателя, вышедшего из строя. Только в этом случае замена будет корректной. Для выполнения этой процедуры, необходим специалист с компьютером, установленными программами НПО “БОЛИД”, имеющий навыки программирования оборудования системы НПО “БОЛИД”, новый адресный пожарный извещатель на замену и как минимум, пару часов для работы этого специалиста. На протяжении всего времени ремонта Ваше помещение остается незащищенным от пожара – Вы должны это понимать.

На этом, статью «установка одного адресного пожарного извещателя» считаю законченной. Уточнения, пожелания, несогласия с вопросом, благодарности пишите в комментариях, буду рад, если статья была Вам полезной.

Публикация статьи «установка одного адресного пожарного извещателя» в различных ресурсах интернета и СМИ допускается исключительно с сохранением всех нижеперечисленных ссылок на наш сайт. Читайте иные публикации на нашем сайте по ссылкам:

https://www.norma-pb.ru/p870/ – сколько пожарных извещателей ставить в отсеке ограниченном балками более 0,4 метра?

https://www.norma-pb.ru/p379/ – сколько пожарных извещателей ставить?

https://www.norma-pb.ru/p655/ – исходные данные для проектирования систем пожарной безопасности

Читайте наши публикации в социальных сетях:

Видео:Аэрозоль для проверки дымовых извещателей SmokeSabre 01-001, на тесте ИП212-34А ("ДИП 34А-03").Скачать

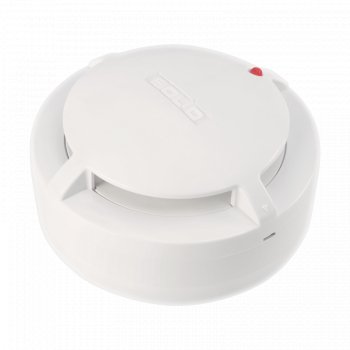

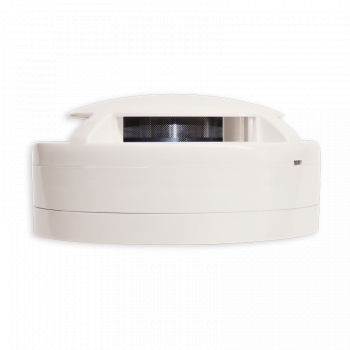

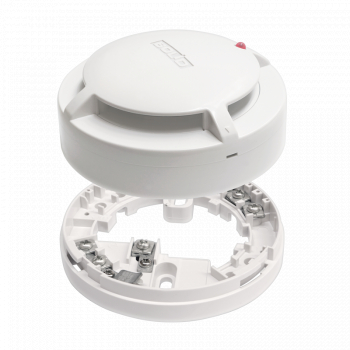

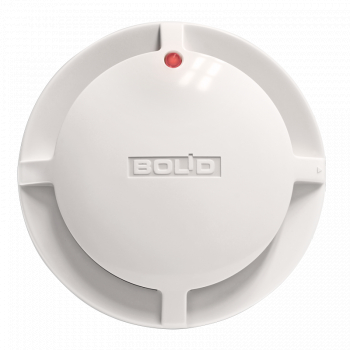

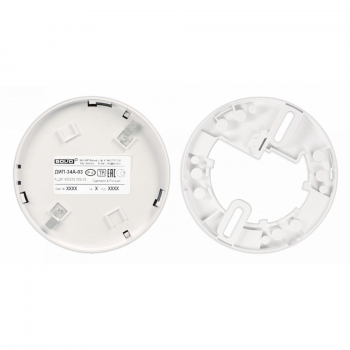

ДИП-34А-03 (ИП 212-34А) Извещатель пожарный дымовой оптико-электронный адресно-аналоговый

Извещатель пожарный адресно-аналоговый оптико-электронный предназначен для обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, и выдачи извещений «Пожар», «Запыленность», «Внимание», «Неисправность», «Тест». Применяется с контроллером «С2000-КДЛ» и «С2000-КДЛ-2И».

Назначение.

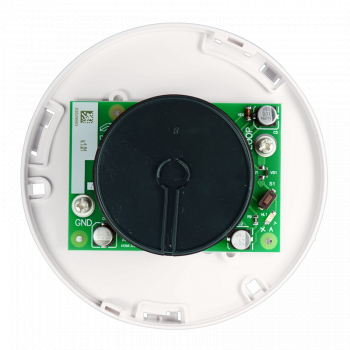

Принцип работы извещателя ДИП-34А основан на сравнении электрического сигнала, пропорционального оптической плотности окружающей среды, с пороговым значением, формируемым схемой извещателя. При появлении дыма в оптической камере импульсы инфракрасного излучения, отражаясь от дымовых частиц, попадают на фотоприемник, усиленный сигнал которого сравнивается с пороговым уровнем, и, если превышение над порогом повторяется пять раз подряд, схема регистрирует состояние «Пожар». При этом схема вырабатывает сигнал, поступающий на выходной ключ, который уменьшает выходное сопротивление извещателя, что является сигналом срабатывания для приемно-контрольного прибора.

Особенности:
раннее обнаружение пожара;
программная установка уровней задымленности «день-ночь»;
предтревожное сообщение «Внимание»;
контроль работоспособности, запыленности, текущего значения концентрации дыма;
питание по двухпроводной линии связи (от «С2000-КДЛ»);
подключение к двухпроводной линии до 127 извещателей;
световая индикация дежурного режима, перехода в режим «Пожар» и неисправности;
проверка работоспособности нажатием на световод или лазерным тестером;
надежная защита от насекомых;
защита от пыли в период строительства, ремонта.
