Сдвиг (срез)

Напряжения при сдвиге

Сдвигом называют такой вид деформации, при которой в любом поперечном сечении бруса возникает только поперечная сила.
Деформацию сдвига можно наблюдать, например, при резке ножницами металлических полос или прутков, при пробивании отверстия в заготовках на штампе (рис. 1) .

Рассмотрим брус площадью поперечного сечения А , перпендикулярно оси которого приложены две равные и противоположно направленные силы F ; линии действия этих сил параллельны и находятся на относительно небольшом расстоянии друг от друга.
Для определения поперечной силы Q применим метод сечений (рис. 2) .
Во всех точках поперечного сечения действуют распределенные силы, равнодействующую которых определим из условия равновесия оставленной части бруса:

Σ Y = 0 » F – Q = 0 ,

откуда поперечная сила Q может быть определена, как:

Поперечная сила есть равнодействующая внутренних касательных сил в поперечном сечении бруса при сдвиге.
Очевидно, что при сдвиге в поперечном сечении возникают только касательные напряжения τ .

Предполагаем, что эти касательные напряжения равномерно распределены по сечению, и, следовательно, могут быть вычислены по формуле:

На основании полученной формулы можно сделать вывод, что форма сечения на величину напряжения при деформации сдвига не влияет.

Расчеты на прочность при сдвиге

Условие прочности детали конструкции заключается в том, что наибольшее напряжение, возникающее в ней (рабочее напряжение), не должно превышать допускаемое.
Расчетная формула при сдвиге:

читается следующим образом: касательное напряжение при сдвиге не должно превышать допускаемое . (при обозначении предельно допустимых напряжений применяют квадратные скобки: [τ] или [σ] )
По этой расчетной формуле проводят проектный и проверочный расчеты и определяют допускаемую нагрузку.

Деформация сдвига, доведенная до разрушения материала, называется срезом (применительно к металлам) или скалыванием (применительно к неметаллам).
Допускаемое напряжение на срез выбирают для пластичных материалов в зависимости от предела текучести.
В машиностроении для штифтов, болтов, шпонок и других деталей, работающих на срез принимают [τ_ср] = (0,25….0,35) σ_т, где σ_т – предел текучести материала изделия.

При расчетах на срез в случае, если соединение осуществляется несколькими одинаковыми деталями (болтами, заклепками и т. д.), полагают, что все они нагружены одинаково. Расчеты соединений на срез обычно сопровождают проверкой прочности этих соединений на смятие.

Деформация Гука при сдвиге

Для установления параметров, характеризующих деформацию при сдвиге, рассмотрим элемент бруса в виде параллелепипеда abcd , на грани которого действуют только касательные напряжения τ , а противоположную грань параллелепипеда представим жестко защемленной (рис. 3) .

Деформация сдвига в указанном элементе заключается в перекашивании прямых углов параллелепипеда за счет поступательного перемещения грани bc по отношению к сечению, принятому за неподвижное.
Деформация сдвига характеризуется углом γ (гамма) и называется углом сдвига , или относительным сдвигом . Величина bb₁ , на которую смещается подвижная грань относительно неподвижной, называется абсолютным сдвигом .
Относительный сдвиг γ выражается в радианах.

Напряжения и деформации при сдвиге связаны между собой зависимостью, которая называется закон Гука при сдвиге.
Закон Гука при сдвиге справедлив лишь в определенных пределах нагрузок и формулируется так: касательное напряжение прямо пропорционально относительному сдвигу .

Математически закон Гука для деформации сдвига можно записать в виде равенства:

Коэффициент пропорциональности G характеризует жесткость материала, т. е. способность сопротивляться упругим деформациям при сдвиге, и называется модулем сдвига или модулем упругости второго рода .

Модуль упругости выражается в паскалях; для различных материалов его величина определена экспериментально и ее можно найти в специальных справочниках.
При проведении ответственных расчетов на срез величина модуля упругости для каждого соединения определяется опытным путем, непосредственно перед расчетом, либо берется из справочника с применением увеличенного запаса прочности.

Следует отметить, что между тремя упругими постоянными (модулями упругости) E , G и ν существует следующая зависимость:

Принимая для сталей ν ≈ 0,25, получаем: G_ст ≈ 0,4 Е_ст .

Материалы раздела «Сопротивление материалов»:

Видео:Срез (Сдвиг) ЛекцияСкачать

Основные предпосылки расчетов и расчетные формулы

Иметь представление об основных предпосылках и условностях расчетов о деталях, работающих на срез и смятие.

Знать внутренние силовые факторы, напряжения и деформации при сдвиге и смятии, условия прочности.

Уметь определять площади среза и смятия.

Детали соединений (болты, штифты, шпонки, заклепки) работают так, что можно учитывать только один внутренний силовой фактор — поперечную силу. Такие детали рассчитываются на сдвиг.

Сдвиг (срез)

Сдвигом называется нагружение, при котором в поперечном сечении бруса возникает только один внутренний силовой фактор — поперечная сила.

Рассмотрим брус, на который действуют равные по величине, противоположно направленные, перпендикулярные продольной оси силы (рис. 23.1). Применим метод сечений и определим внутренние силы упругости из условия равновесия каждой из частей бруса: ΣF_y = 0; F – Q = 0; F = Q , где Q — поперечная сила. Естественно считать, что она вызовет появление только касательных напряжений т. Рассмотрим напряженное состояние в точке В поперечного сечения. Выделим элемент в виде бесконечно малого параллелепипеда, к граням которого приложены напряжения (рис. 23.2).

Рис.

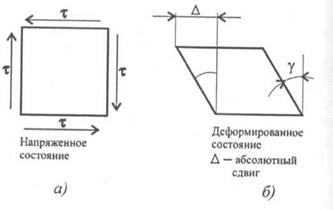

Исходя из условия равновесия точки В, внутри бруса при возникновении касательного напряжения г на правой вертикальной площадке такое же напряжение должно возникнуть и на левой площадке. Ониобразуют пару сил. На горизонтальных площадках возникнут такие же напряжения, образующие такую же пару обратного направления (рис. 23.3).

Такое напряженное состояние называется чистым сдвигом. Здесь действует закон парности касательных напряжений:

При сдвиге в окрестностях точки на взаимно перпендикулярных площадках возникают равные по величине касательные напряжения, направленные на соседних площадках либо от ребра, либо к ребру (рис. 23.3а).

В результате площадки сдвигаются на угол у, называемый углом сдвига. При сдвиге выполняется закон Гука, который в данном случае записывается следующим образом:

. Здесь τ — напряжение; G — модуль упругости сдвига; γ — угол сдвига. При отсутствии специальных

Рис.

испытаний G можно рассчитать по формуле G 0,4Е, Е — модуль упругости при растяжении. [G] = МПа.

Расчет деталей на сдвиг носит условный характер. Для упрощения расчетов принимается ряд допущений:

— при расчете на сдвиг изгиб деталей не учитывается, хотя силы, действующие на деталь, образуют пару;

— при расчете считаем, что силы упругости распределены по сечению равномерно;

— если для передачи нагрузки используют несколько деталей, считаем, что внешняя сила распределяется между ними равномерно.

Откуда формула для расчета напряжений имеет вид:

; ,

где т_с — касательное напряжение; Q — поперечная сила; А_с — площадь сдвига; F — внешняя сдвигающая сила; z — количество деталей.

Условие прочности при сдвиге (срезе)

[τ_с] — допускаемое напряжение сдвига, обычно его определяют по формуле

При разрушении деталь перерезается поперек. Разрушение детали под действием поперечной силы называют срезом.

Смятие

Довольно часто одновременно со сдвигом происходит смятие боковой поверхности в месте контакта в результате передачи нагрузки от одной поверхности к другой. При этом на поверхности возникают сжимающие напряжения, называемые напряжениями смятия, σ_см.

Расчет также носит условный характер. Допущения подобны принятым при расчете на сдвиг (см. выше), однако при расчете боковой цилиндрической поверхности напряжения по поверхности распределены не равномерно, поэтому расчет проводят для наиболее нагруженной точки (на рис. 23.46). Для этого вместо боковой поверхности цилиндра в расчете используют плоскую поверхность, проходящую через диаметр. На рис. 23.4 показана примерная схема передачи давления на стержень заклепки.

Таким образом, условие прочности при смятии можно выразить соотношением

;

А_см = dδ, где d — диаметр окружности сечения; δ — наименьшая высота соединяемых пластин; А_см — расчетная площадь смятия; допускаемое напряжение смятия: [σ_см] = (0,35 ÷ 0,4)σ_т; F — сила взаимодействия между деталями.

Видео:Срез (сдвиг) Практическое занятиеСкачать

Сдвиг (срез)

Видео:Понимание напряжений в балкахСкачать

Сдвиг (срез)

Сдвигом называется нагружение, при котором в поперечном сечении бруса возникает только один внутренний силовой фактор — поперечная сила.

Рассмотрим брус, на который действуют равные по величине, противоположно направленные, перпендикулярные продольной оси силы (рис. 23.1).

Применим метод сечений и определим внутренние силы упругости из условия равновесия каждой из частей бруса:

где — поперечная сила. Естественно считать, что она вызовет появление только касательных напряжений .

Рассмотрим напряженное состояние в точке поперечного сечения.

Выделим элемент в виде бесконечно малого параллелепипеда, к граням которого приложены напряжения (рис. 23.2).

Исходя из условия равновесия точки , внутри бруса при возникновении касательного напряжения на правой вертикальной площадке такое же напряжение должно возникнуть и на левой площадке. Они образуют пару сил. На горизонтальных площадках возникнут такие же напряжения, образующие такую же пару обратного направления (рис. 23.3).

Такое напряженное состояние называется чистым сдвигом. Здесь действует закон парности касательных напряжений:

В результате площадки сдвигаются на угол , называемый углом сдвига.
