Площадь сечения болта
Болт — это крепёжное изделие в виде стержня с наружной резьбой, как правило, с шестигранной головкой под гаечный ключ, образующее соединение при помощи гайки или иного резьбового отверстия.
Сечение болта — это изображение фигуры, образованной рассечением болта плоскостью в поперечном направлении.
Формула для расчета площади поперечного сечения болта:
S = π * d 2 / 4, где
d — диаметр болта.
Быстро выполнить эту математическую операцию можно с помощью нашей онлайн программы. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.
На этой странице представлен самый простой онлайн калькулятор расчета площади поперечного сечения болта, если известен диаметр болта. С помощью этого калькулятора вы в один клик сможете рассчитать площадь сечения болта.
Видео:Производство болтов М12, М16, М20Скачать
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1 . Настоящие рекомендации распространяются на расчет и проектирование стальных конструкций зданий и сооружений с фрикционно-срезными соединениями на болтах, в которых внешние усилия воспринимаются сопротивлением болтов срезу, а соединяемых элементов смятию с учетом сил трения на соприкасающихся поверхностях, возникающих от предварительного натяжения болтов.
1.2 . Расчет фрикционно-срезных соединений предусмотрен с учетом критерия деформативности, исходя из условия ограничения жесткости соединений величиной пластических деформаций соединяемых элементов, не превышающих 1,0 мм при воздействии динамических и 3,5 мм статических нагрузок.
1.3 . Фрикционно-срезные соединения наиболее эффективны в конструкциях, элементы которых изготовлены из углеродистых сталей толщиной до 12 ÷ 15 мм и низколегированных толщиной до 8 ÷ 10 мм, а также при воздействии циклических нагрузок, в том числе знакопеременных воспринимаемых за счет фрикционного эффекта.
1.4 . Фрикционно-срезные соединения рекомендуются к применению в стальных конструкциях, которые по эксплуатационным функциям соединяемых элементов относятся к 1 и 2 группам по классификации табл. 3.12 «Справочник проектировщика. Металлические конструкции» ЦНИИПСК им. Мельникова, М. 1998 г. [ 8 ].
1.5 . Фрикционно-срезные соединения рекомендуются для применения в конструкциях, в которых перемещения сдвига в соединениях регламентированы разностью номинальных диаметров отверстий и болтов δ £ 2 мм в случае воздействия усилий одного знака с коэффициентом асимметрии напряжений ρ > 0, а также при воздействии знакопеременных усилий, когда меньшее из которых может быть передано только силами трения. В конструкциях в которых перемещения сдвига не ограничены, допускается принимать δ = 3 мм.
1.6 . Для конических болтов, изготовленных по ТУ 128001-001-011394544-01 «Болты конические высокопрочные с полукруглыми головками. Шайбы», ОАО «Спецмонтажизделие» [ 4 ] и при δ = 0,3 мм сопротивления смятию приняты по СНиП II-23-81 как для болтов класса точности А. (приложение 2 )
1.7 . Расширение областей применения фрикционно-срезных соединений с предварительным натяжением болтов возможно за счет узлов балок перекрытий технологических и рабочих площадок, тормозных конструкций, горизонтальных и вертикальных связей, колонн, стыков балок между собой и других конструкций.
1.8 . Фрикционно-срезные соединения на высокопрочных болтах в настоящих Рекомендациях не рассматриваются, так как методики их расчета приведены в «Справочнике проектировщика» [ 8 ] и в «Рекомендациях по проектированию работающих на сдвиг болтовых соединений стальных строительных конструкций», Москва, 1990 г. [ 5 ].
Видео:Монтаж анкерный болт с гайкойСкачать
2. МАТЕРИАЛЫ
2.1 . Для элементов конструкций с болтовыми фрикционно-срезными соединениями следует применять стальной прокат в соответствии с требованиями главы СНиП II-23-81* [ 1 ].
2.2 . Для фрикционно-срезных соединений элементов стальных конструкций следует применять болты, гайки и шайбы в соответствии с табл. 2.1 .
Таблица 2.1 . Болты, гайки и шайбы для фрикционно-срезных соединений.
Длина стержня болта, высота гайки не менее, мм
Видео:Производство болтов М12, М16, М20Скачать
Сколько весят болты?
Видео:Какой болт круче? На что влияет класс прочности. КраштестСкачать
Момент затяжки высокопрочного болта М22 40х»селект»
Определение натяжение высокопрочного болта выполняется в соответствии ниже перечисленных пунктов
- Крутящий момент (момент затяжки (закручивания)) (Н×м) при натяжении высокопрочных болтов М24 за гайку следует определять по формуле:
- Мкр = 22×Р×К; где
- Р=220 кН — контролируемое усилие натяжения болта (22,16т)
- 7700 кг/см² (расчетное сопротивление стали 40Х)
- 0,95 — Коэффициент условий работы
- 3,03 расчетная площадь болта по сечение нетто
- К-коэффициент закручивания (берется из сертификатных данных завода-изготовителя). Так, при коэффициенте закручивания 0,175 крутящий момент равен Мкр = 847 Н×м. (86,4 кг×м). При натяжении высокопрочных болтов за их головку величину крутящего момента следует увеличить на 5%.
- Роспуск. На указанной длине сваривать на монтаже после сварки поясов и затягивания высокопрочных болтов на 50% контролируемого усилия.
- Количество высокопрочных болтов, гаек и шайб необходимо увеличить на 2% (учитывая возможные потери).
- Обработка контактных поверхностей соединений на высокопрочных болтах — пескоструйная.
- Марка стали высокопрочных болтов 40х»селект»
Видео:Что означают ЦИФРЫ на шляпке болта?Скачать
Масса болтов разных видов
Болт с головкой в форме шестигранника и полной винтовой нарезкой (ГОСТ 7798-70) – самый востребованный крепеж в строительной и машиностроительной сфере, а также при сборке мебели или ее ремонте. Производится болт из нержавеющей и углеродистой стали, а также возможно исполнение из латуни. Имеет зарубежный аналог по DIN 933.
Масса одного болта в граммах зависит от размера шапочки, ее формы и длины болта. Материал также влияет на этот показатель. Показатели ниже показывают, насколько разнообразные метизы существуют, и какой у них может быть вес в граммах:
- М6 – 4,71, М6х14 – 5,52, М6х16 – 5,93, М6х20 – 6,74, М6х25 – 7,87, М6х30 – 8,98, М6х35 – 10,09, М6х40 – 11,2, М6х45 – 12,31, М6х50 – 13,42, М6х55 – 14,53, М6х60 – 15,64, М6х65 – 16,76, М6х70 – 17,87, М6х75 – 18,98, М6х80 – 20,09, М6х85 – 21,2, М6х90 – 22,31;
- М8х10 – 9,624, М8х14 – 11,08, М8х16 – 11,8, М8х20 – 13,25, М8х25 – 15,07, М8х30 – 17,35, М8х35 – 19,32, М8х40 – 21,3, М8х45 – 23,27, М8х50 – 25,25, М8х55 – 27,22, М8х60 – 29,2, М8х65 – 31,17, М8х70 – 33,14, М8х75 – 35,12, М8х80 – 37,09, М8х85 – 39,07, М8х90 – 41,04, М8х95 – 43,02, М8х100 – 44,99;
- М16 – 68, М16х30 – 83, М16х40 – 97, М16х50 – 113, М16х60 – 129, М16х70 – 145, М16х80 – 161, М16х90 – 176, М16х100 – 192.
Болт с уменьшенной головкой в форме шестигранника (ГОСТ 7796-70) применяется для крепления конструкций, для которых важно значение высоты головки
Для изготовления используется сталь 10, 20, 35, 35Х, 40Х, 30ХР, класс точности – В. Вес 1 шт. в граммах:
- М10х10 – 13,57, М10х14 – 15,85, М10х16 – 16,99, М10х20 – 19,26, М10х25 – 22,11, М10х30 – 24,95, М10х40 – 31,25, М10х50 – 37,42, М10х60 – 43,59, М10х70 – 49,76, М10х80 – 55,93, М10х90 – 62,1, М10х100 – 68,27;
- М12 – 25,09, М12х16 – 26,73, М12х20 – 30,01, М12х30 – 38,21, М12х40 – 47,03, М12х50 – 55,92, М12х60 – 64,8, М12х70 – 73,69, М12х80 – 82,57, М12х90 – 91,46, М12х100 – 1003;
- М20х25 – 111, М20х30 – 123, М20х40 – 146, М20х50 – 169, М20х60 – 194, М20х70 – 218, М20х80 – 243, М20х90 – 268, М20х100 – 293
Рым-болты (ГОСТ 4751-73) используются при грузоподъемных и такелажных работах. Главная особенность метиза: вместо головки – кольцо для крепления троса. Сталь для изготовления – С15Е. Имеет зарубежный аналог по DIN 580. Один рым-болт имеет вес:
- М8 – 50 г;
- М10 – 120 г;
- М16х20 – 310 г;
- М20х24 – 500 г;
- М24х29 – 870 г.
Вес более крупных метизов удобнее привести в килограммах:
- М30х37 – 1,58;
- М36х43 – 2,43;
- М42х50 – 3,72;
- М48х52 – 5,54;
- М56х60 – 8,09.
Стыковые болты в сборе (ГОСТ 11530-93) – метизы с головкой круглой формы и овальным подголовником – применяются для стыкования рельсов железнодорожного пути. Один стыковой болт в граммах весит:
- М22х135 – 448;
- М24х150 – 585;
- М27х130 – 696;
- М27х160 – 818.
Закладной болт (ГОСТ 16017-79) предназначен для соединения подкладок из металла или установки рельсов на железобетонную основу. Закладные болты изготавливаются в 2 стандартных размерах, их вес в граммах:
Анкерные болты (ГОСТ 24379-80) применяются для крепления какой-либо конструкции на несущем основании. Вес одного анкера:
- М12х300 – 350, М12х400 – 440 г;
- М16х300 – 660, М16х600 – 1130, М16х900 – 1600, М16х1000 – 1730 г;
- М20 х400 – 1,32, М20х500 – 1,57, М20х900 – 2,55, М20х1000 – 2,8 кг;
- М24 – 2,35, М24х1000 – 4,13, М24х1500 – 5,9, М25х1700 – 6,61 кг;
- М48х900 – 17,41, М48х1000 – 18,83, М48х1500 – 25,93, М48х2000 – 33,03 кг.

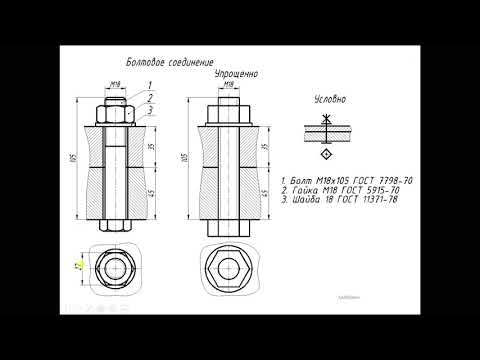

Видео:Построение болта М20Скачать
Высокопрочные болты М24 (40х»селект»)
Болт высокопрочный М24 — размеры — stroyone
Пример условного обозначения болта М24×130 (исполнения 1) с диаметром резьбы d= 24 мм, с размером «под ключ» S=36 мм , длиной L= 130 мм , с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия
Болт М24 — 6gx130.110 ГОСТ 22353-77*
| Вес гайки (кг) | 0,171 | Толщина пакета при длине высокопрочного болта М24 | ||
| Вес шайбы (кг) | 0,0758 | |||
| Высокопрочный болт М24 | Длина болта (мм) | Вес Болта (кг) | Вес комплекта (кг) | |
| М24×60 | 60 | 0,367 | 0,6896 | — |
| М24×65 | 65 | 0,386 | 0,7086 | 14 — 24 |
| М24×70 | 70 | 0,404 | 0,7266 | 19 — 29 |
| М24×75 | 75 | 0,421 | 0,7436 | 24 — 34 |
| М24×80 | 80 | 0,438 | 0,7606 | 29 — 39 |
| М24×85 | 85 | 0,456 | 0,7786 | 34 — 44 |
| М24×90 | 90 | 0,473 | 0,7956 | 39 — 49 |
| М24×95 | 95 | 0,491 | 0,8136 | 44 — 54 |
| М24×100 | 100 | 0,508 | 0,8306 | 55 — 59 |
| М24×105 | 105 | 0,525 | 0,8476 | 55 — 64 |
| М24×110 | 110 | 0,543 | 0,8656 | 60 — 69 |
| М24×115 | 115 | 0,56 | 0,8826 | 65 — 74 |
| М24×120 | 120 | 0,578 | 0,9006 | 70 — 79 |
| М24×125 | 125 | 0,595 | 0,9176 | 75 — 84 |
| М24×130 | 130 | 0,612 | 0,9346 | 80 — 89 |
| М24×140 | 140 | 0,646 | 0,9686 | 90 — 99 |
| М24×150 | 150 | 0,682 | 1,0046 | 100 — 109 |
| М24×160 | 160 | 0,714 | 1,0366 | 110 — 119 |
| М24×170 | 170 | 0,748 | 1,0706 | 120 — 129 |
| М24×180 | 180 | 0,783 | 1,1056 | 130 — 139 |
| М24×190 | 190 | 0,818 | 1,1406 | 140 — 149 |
| М24×200 | 200 | 0,853 | 1,1756 | 150 — 159 |
| М24×220 | 220 | 0,922 | 1,2446 | 170 — 179 |
| М24×240 | 240 | 0,992 | 1,3146 | 190 — 199 |
| М24×260 | 260 | 1,061 | 1,3836 | 210 — 219 |
| М24×280 | 280 | 1,131 | 1,4536 | 230 — 239 |
| М24×300 | 300 | 1,2 | 1,5226 | 250 — 259 |
Видео:Болт с фланцем М16 х 100 х 1.5 - 10.9Скачать
Как рассчитать?
При покупке 10–15 болтов не понадобится знание их веса, но если потребуется большое количество, будет легче всего оформить заказ весом: в килограммах или граммах.
А также можно рассчитать количество имеющихся болтов. Для этого необходимо знать, сколько весит один болт в теории, и иметь в наличии весы.
Чтобы вес болтов перевести из кг в штуки, нужно воспользоваться таблицей веса крепежей разных параметров. Расчет происходит на основе теоретического веса одного болта на основании стандарта ГОСТ. Нужно общий вес разделить на массу одного болта. Подобные подсчеты будут считаться примерными, так как вес болта берется теоретический. При подсчетах также стоит учитывать, что для изготовления метизов применяются разные марки стали, соответственно, и класс прочности тоже будет разный. Для облегчения процесса подсчета в сети интернет есть специальные онлайн-калькуляторы, которые помогут штуки переводить в килограммы и наоборот.
