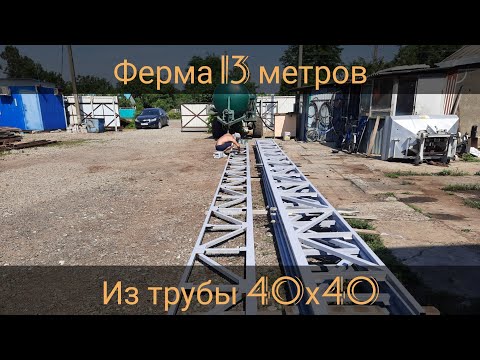

Видео:ферма 13 м. из трубы 40х40Скачать

Расчет площади фермы

Площадь — это числовая характеристика тела или фигуры, показывающая размер этого тела или фигуры в плоскости двухмерного пространства.

Формулы расчета площади:

А — длина;
В — ширина.

В нашей проектной организации вы можете заказать расчет площади фермы на основании технологических норм размещения оборудования и схем грузопотоков перемещения машин и механизмов в процессе эксплуатации.

Быстро выполнить эту простейшую математическую операцию можно с помощью нашей онлайн программы. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.

На этой странице представлен самый простой онлайн калькулятор расчета площади фермы. С помощью этого калькулятора в один клик вы можете вычислить площадь фермы если известна длина и ширина фермы.

Видео:3D Симуляция нагрузки и визуализация ферм для навесов #моделирование #simulationСкачать

Расчет и изготовление металлических ферм из профильной трубы

Металлические фермы не являются редкостью в условиях современного строительства. Такие конструкции особенно востребованы при обустройстве помещений с большими размерами или в случае необходимости получить стропильную систему с наиболее высоким уровнем прочности и надёжности. Кроме того, металл обладает характеристиками, позволяющими оформлять конструкции из профильных труб для монтажа пролётов с длиной более десяти метров.

Видео:Сварка ферм 12 метров. Строим склад. Часть-15.Скачать

Преимущество стропильных ферм из труб

• стабильно высокие прочностные характеристики, которые позволяют обеспечить максимально долгую эксплуатацию всей конструкции;

• использование металлического профиля значительно облегчает сооружение наиболее сложных конструкций с минимальными затратами времени и сил;

• фермы из профильных труб отличаются вполне доступной стоимостью;

• фермы из профилей обладают незначительным весом;

• конструкции, изготовленные с использованием профильных труб, отличаются устойчивостью к деформационным изменениях и испытывают минимальные последействия вследствие механических ударов или других повреждений.

Кроме того фермы, выполненные на основе металлических профилей можно окрашивать, что позволяет получить очень качественную и внешне эстетичную конструкцию.

Видео:Пролет 12 м балка или ферма.Расчёт НАГРУЗКИ кровли и будущего КРАНА#ремонтгаража #производство#балкаСкачать

Инструкция для калькулятора расчета треугольной фермы

Введите значения размеров в миллиметрах:

X – Длина треугольной стропильной фермы зависит от размера пролета, который необходимо накрыть и способа ее крепления к стенам. Деревянные треугольные фермы применяют для пролетов длиной 6000-12000 мм. При выборе значения X нужно учитывать рекомендации СП «Деревянные конструкции» (актуализированная редакция СНиП II-25-80).

Y – Высота треугольной фермы задается соотношением 1/5-1/6 длины X.

Z – Толщина, W – Ширина бруса для изготовления фермы. Искомое сечение бруса зависит от: нагрузок (постоянные – собственный вес конструкции и кровельного пирога, а также временно действующие – снеговые, ветровые), качества применяемого материала, длины перекрываемого пролета. Подробные рекомендации о выборе сечения бруса для изготовления фермы, наведены в СП «Деревянные конструкции», также следует учитывать СП «Нагрузки и воздействия». Древесина для несущих элементов деревянных конструкций должна удовлетворять требованиям 1, 2 и 3-го сорта по ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия».

S – Количество стоек (внутренних вертикальных балок). Чем больше стоек, тем выше расход материала, вес и несущая способность фермы.

Если необходимы подкосы для фермы (актуально для ферм большой протяженности) и нумерация деталей отметьте соответствующие пункты.

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Треугольные деревянные фермы применяют в основном для кровель из материалов требующих значительного уклона. Онлайн калькулятор для расчета деревянной треугольной фермы поможет определить необходимое количество материала, выполнит чертежи фермы с указанием размеров и нумерацией деталей для упрощения процесса сборки. Также с помощью данного калькулятора Вы сможете узнать общую длину и объем пиломатериалов для стропильной фермы.

Видео:Как рассчитать ферму? Автокад против Онлайн калькулятора. #210Скачать

Разновидности ферм из профильных труб

Ферменная конструкция состоит из верхнего и нижнего поясов и решетки между ними. Компонентами решетки выступают следующие детали: расположенная перпендикулярно оси стойка; установленный под наклоном к оси раскос (подкос); вспомогательный шпренгель.

Пояса конструкции отличаются очертаниями:

• Треугольная односкатная ферма. Отличается выдерживающей способностью к высоким нагрузкам с малой емкостью материалов;
• Треугольная двускатная ферма. Устанавливается на большескатных кровлях. Недостатки: сложное устройство опорных узлов, перерасход материалов. Альтернативное решение – ферменные двускатные конструкции из профильного трубного проката треугольной формы.
• Сегментная ферма. Нередко используется для установки кровель со покрытием светопрозрачного типа (сотовый или монолитный поликарбонат);
• Полигональная ферма. Плюс: выдерживающая способность к значительным нагрузкам, начиная тяжелым настилом и мощным снеговым покровом. Дополнительное преимущество: – экономное использование профиля. Минус: сложный монтаж;
• Ферма с параллельными поясами. Является более простым и экономичным решением. Для возведения необходимо наличие стоек и раскосов с одинаковым размером. Фермы из профильных труб такой формы легко возводятся. Это достигается благодаря следующим факторам: унифицированная конструкция, большое количество деталей с одним размером и минимальное количество стыков. Годятся для кровель мягкого и светопрозрачного типов;
• Трапециевидная ферма. Похожа на полигональную, однако обладает упрощенной схемой сооружения;
• Арочная ферма с параллельными поясами вверху и внизу. Такой тип популярен при монтаже навесов для авто, теплиц, беседок.

Разновидности конструкций решеток выделяют следующие: треугольные для каркасов с параллельными поясами, редко – для треугольных или трапециевидных ферм; раскосные с большой материалоемкостью и сложным монтажом (как вариант шпренгельный и полураскосный типы); индивидуальный вариант.

Видео:навес ( фирма 12 м)Скачать

Технические особенности каркасов

Для того чтобы подробно описать характеристики навесов из профильных труб, необходимо составить определение понятию “навес”. Он представляет собой малую архитектурную форму, зачастую выступает в роли составляющей крытого участка, при этом, имеет важное архитектурное, либо декоративное значение. Главное предназначение навесов — защита определённой территории от осадков и внешних влияний окружающей среды.

Высокая устойчивость к биологическим, физическим и химическим воздействиям позволяет металлопрофилю не только серьёзно отличаться от других материалов по функциональности, но и быть довольно выгодным при пользовании и массовом потреблении. Все виды каркасов, возводимые из данного материала, легко поддаются монтажу и сечению.

Видео:Балка из двутавра или ферма из профильной трубы 3D Симуляция нагрузки и визуализация #моделированиеСкачать

Классификация ферм из профильной трубы

Все металлические конструкции фермы имеют несколько общих параметров, которые и обеспечивают деление ферм на виды.

К этим параметрам относятся:

1. Количество поясов. Металлические фермы могут иметь лишь один пояс, и тогда вся конструкция будет лежать в одной плоскости, или два пояса. В последнем случае ферма будет называться висячей. Конструкция висячей фермы включает в себя два пояса – верхнего и нижнего.
2. Форма. Существует арочная ферма, прямая, односкатная и двухскатная.
3. Контур.
4. Угол наклона.

В зависимости от контуров выделяют следующие виды металлоконструкций:

1. Фермы с параллельным поясом. Такие конструкции чаще всего используются в качестве опоры для обустройства крыши из мягких кровельных материалов. Ферма с параллельным поясом создается из одинаковых деталей с идентичными габаритами.
2. Односкатные фермы. Конструкции с одним скатом обходятся недорого, поскольку для их изготовления требуется немного материалов. Готовая конструкция получается довольно выносливой, что обеспечивается жесткостью узлов.
3. Полигональные фермы. Данные конструкции отличаются очень хорошей несущей способностью, но за него приходится расплачиваться – полигональные металлоконструкции очень неудобны в монтаже.
4. Треугольные фермы. Как правило, фермы с треугольным контуром используются для монтажа крыш, расположенных под большим наклоном. Из недостатков таких ферм стоит отметить большое количество лишних затрат, связанных с массой отходов при производстве.

Видео:Расчет фермы. Как рассчитать фермуСкачать

Изготовление стропильного изделия

При изготовлении системы из ЛСТК главные связки выполняют, прихватывая трубы двойными уголками.

К верхнему поясу перемычки и раскосы монтируют с помощью уголков с неравными сторонами, стыкуя их по короткой стороне.

Детали нижнего пояса тоже стыкуют уголками с неравными сторонами. Главные элементы соединяют с помощью накладных пластин.

Рассмотрим подробнее изготовление ферм из профильной трубы сварным методом.

Если вы не знаете, как сварить ферму из профильной трубы, потому что вообще никогда не имели дела со сваркой, то придется обратиться к специалисту, так как стропильная ферма — не та конструкция, на которой можно «набивать руку». От качества швов на стропильной ферме зависит прочность кровли.

Фермы лучше изготавливать из прямоугольных или квадратных труб, так как имеющиеся у них ребра обеспечат конструкции хорошую устойчивость.

Стропильную ферму нужно изготавливать только из стали, устойчивой к окислению и другим агрессивным атмосферным факторам.

Толщина металла и сечение трубы должны соответствовать параметрам, заложенным в проекте. Соблюдение этих условий обеспечит стропильной конструкции нужную несущую способность.

Каждый сварочный шов проверяют на качество, поскольку именно от него будет зависеть надежность будущей конструкции.

Когда сварка ферм из профильной трубы закончится, останется только обработать швы антикоррозийным составом и покрыть их краской.

Этапы сваривания кровельной системы из металлических профильных труб:

1. выравнивают верхний и нижний пояс;
2. вваривают между поясами перемычки;
3. на конструкцию из двух поясов и расположенных к ним под углом 90о перемычек приваривают раскосы — отрезки трубы, срезанные под углом.

Первую ферму можно использовать как шаблон для изготовления остальных.

Совет: резать металлопрофиль под углом удобнее всего с помощью резочного станка. Такое устройство можно взять напрокат или сделать самостоятельно из болгарки.

При небольшом объеме работ, например, при изготовлении системы для навеса или ворот, резать металлопрофиль можно просто болгаркой.

После завершения сварки остается только поднять конструкцию наверх и закрепить по верхней обвязке согласно размеченным линиям.

Для подъема системы из профильных труб на высоту придется использовать подъемные механизмы: кран или лебедку. Стропы закрепляют в узлах верхнего пояса в 2 или 4 местах.

Для временного закрепления ставят парные расчалки под углом к горизонту не больше 45о. Затем трубы приваривают к колоннам, предварительно проверив вертикальность системы.

Сваривание труб из металлопрофиля – еще одна актуальная тема. Для соединения металлопластиковых труб можно использовать ручную, дуговую и газовую сварку.

Так как профильные трубы делают из углеродистой и низколегированной стали (нержавейку используют редко), сваривать их можно по обычным технологиям.

Любые виды решетчатых конструкций, в том числе и кровельные фермы, изготавливают из стали толщиной не более 1 см. Длина соединений не должна превышать 40 см.

Сварные соединения фермы по-разному расположены в пространстве, поэтому сварку удобно выполнять полуавтоматом со шлангом, проволокой, заполненной флюсом, или проволокой с самозащитой.

В индивидуальном строительстве используют ручную сварку отдельными электродами. Автоматическое сваривание использовать не экономично.

В серийном изготовлении используют контактную точечную сварку с увеличением давления. Специалисты не рекомендуют выполнять соединение прерывистым способом.

Первым делом варят стыковочные швы, а затем угловые. Такой порядок позволяет избежать напряжения металла в узле.

Если швы расположены поблизости друг от друга, то перед выполнением второго шва нужно охладить металл для предупреждения пластических деформаций.

Узлы сваривают, начиная от середины. В начале накладывают швы большего сечения, затем меньшего. Каждый элемент системы прихватывают с двух сторон.

Длина соединения не должна быть меньше 3 см, катет соединения — не меньше 0,5 см. Прихваты и сварной шов должны быть выполнены из одного материала — это нужно для постоянства напряжения металла в шве.

Строительные технологии быстро развиваются. Еще недавно здания строили только из камня или дерева, сейчас же востребованы сооружения, которые можно возвести максимально быстро.

Это можно сделать, используя профилированные трубы из металла и современные материалы: поликарбонат, пластик, профилированный лист, плитные утеплители.

Без металлических ферм из профильной трубы строительство таких конструкций было бы невозможно.

Видео:Пролет на 12м без опор (деревянные фермы)Скачать

Область применения

Схема несущего кузова автомобиля. Роль элементов фермы играют приваренные к оболочке кузова усилители и выштамповки на ней. Фермы широко используются в современном строительстве, в основном для перекрытия больших пролётов с целью уменьшения расхода применяемых материалов и облегчения конструкций, например — в строительных большепролётных конструкциях, типа мостов, стропильных систем промышленных зданий, спортивных сооружений, а также при возведении небольших лёгких строительных и декоративных конструкций: павильонов, сценических конструкций, тентов и подиумов;

Фюзеляж самолёта, корпус корабля, несущий кузов автомобиля (кроме открытых кузовов, работающих как простая балка), автобуса или тепловоза, вагонная рама со шпренгелем — с точки зрения сопромата являются фермами (даже если у них отсутствует как таковой каркас — ферменную конструкцию в этом случае образуют подкрепляющие обшивку выштамповки и усилители), соответственно, в их расчётах на прочность применяются соответствующие методики[10].

Видео:Ферма для навеса 15,5 м. Подняли на верхСкачать

Делаем простой каркас х м

Чтобы изготовить несложную конструкцию, надежно укрывающую автомобиль от непогоды, можно воспользоваться распространенными вариантами. Первый вопрос у начинающего строителя-сварщика, это: сварка ферм из профильной трубы — как правильно рассчитать материалы? В стандартной схеме 4 х 6 метров используется профиль 30 х 30 мм, с толщиной стенки 1,2 мм.

Это будет односкатный вариант, где балки верхнего пояса имеют длину 390 см, а нижнего 310 см. Между ними устанавливаются вертикальные стойки каркаса, из того же профиля. Высота самой большой составляет 60 см. Остальные вырезаются по мере убывания. Достаточно три стойки, расположенные в первой части от высокого ската. Образованные участки усиливаются раскосыми перемычками из профиля 20 х 20 мм. Там, где верхняя и нижняя балки сходятся, вертикальных стоек не требуется. На одну ферму достаточно семь раскосов.

Получилась первая ферма. На длину навеса в шесть метров потребуется пять таких конструкций. Расстояние между ними составит 150 см. Этого достаточно для перекрытия поликарбонатом. Сами фермы соединяются дополнительными перемычками поперечного расположения по верхнему поясу, которые послужат основой для панелей кровли. Для этого подойдет труба 20 х 20 мм. Расстояние между ними составит 50 см.

Видео:Не надо проектировать и делать треугольные фермыСкачать

Принципы проведения сварочных работ

Многие не знают, как сварить ферму из профильной трубы. Для выполнения работ понадобится сварочный аппарат, электроды. При сборке конструкции нужно:

1. Зависимо от выполненных расчетов, составленного чертежа, нарезать трубки.
2. Очистить трубки от мусора, пыли. Крупные заусенцы зачистить болгаркой или напильником.
3. С рабочего места убрать любые воспламеняемые материалы, жидкости.
4. При работе со сварочным оборудованием использовать маску, защитные перчатки, робу. Отдавать предпочтение одежде из прочных негорючих материалов.
5. Подготовить шаблон, чтобы две фермы получились идентичными друг другу.
6. При скреплении контролировать отдельные элементы с помощью строительного уровня или угольника. Это поможет избежать неровностей.
7. Сразу исправлять перекосы. Если этого не сделать, придется выравнивать отдельные элементы после монтажа, что вызовет множество трудностей.

После изготовления отдельные конструкции нужно сложить друг на друга. Это требуется, чтобы проверить их идентичность относительно друг друга.

Фермы из профильных труб нужны, чтобы усилить несущие стойки, крышу. Их часто изготавливают из дерева, но этот материал не подходит для сборки основательных конструкций.

Видео:BC: Расчет фермыСкачать

Подготовка к постройке конструкции

До того, как приступить к проведению работ по установке, следует:

• произвести расчет предполагаемых нагрузок – в случае необходимости;
• составить подробные чертежи каркаса навеса из профильной трубы – размеры на них также нужно указать;
• подготовить набор инструментов;
• выбрать и приобрести стройматериалы.

Самостоятельно из профильных изделий можно возвести несколько вариантов навесов, а именно:

Внешний вид и форма будущей конструкции во многом зависят от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Наиболее быстровозводимым и самым компактным относительно занимаемой площади считается навес из профтрубы односкатный.

Видео:Ангар под нагрузкой сломается или нет? проверили прочность ферм...Скачать

Как рассчитываются веранды

Обычно такие строения находятся вдоль стены здания. Для них остаются актуальными несколько видов конструкций:

Самая маленькая глубина равняется 1200 мм. Идеальной считается 2000 мм. Такое расстояние соответствует месту расположения опорного столба.

Расчет крыши согласно перпендикуляру будет иметь вид 2000+300 мм. Однако плоская кровля больше подходит для тех областей, где количество осадков имеет минимальное значение.

Если угол уклона = 30 о. прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60 о. Возьмем 2 катет за Х, он лежит напротив угла в 30 о. и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х) 2 = 2300 2 + Х 2

4*Х 2 — Х 2 = 5290000

Х 2 (4-1) = 5290000

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С 2 = 1327 2 + 2300 2 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30 о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Видео:Большой навес у дома. Размер 8 м на 13 м.Скачать

Полезные советы по изготовлению своими руками ферм из профильных труб

• Для облегчения конструкций, используемых для устройства крыш с минимальным уклоном скатов, используют дополнительные решетки.
• Для снижения массы каркасов, устанавливаемых для организации скатов с диапазоном углов наклона 15-22°, нижний пояс изготавливают ломаным.
• При длине прогонов от 20 м применяют каркасы Полонсо, состоящие из двух треугольных конструкций, соединенных стяжкой. Такой конструктивный вариант позволяет избежать монтажа в раскос большой длины.
• Дистанция между ферменными конструкциями в общем случае не должна превышать 1,75 м.
• При выборе труб для сложных эксплуатационных условий необходимо учитывать марку стали, из которой они изготовлены. Для регионов с холодным климатом используют трубные изделия из низколегированных сталей, проявляющих высокую устойчивость к низким температурам. При высокой коррозионной опасности следует применять оцинкованную продукцию.

Видео:как найти высоту крыши и длину стропило по углу наклонаСкачать

Подробнее о фермах

Фермы — это специальный каркас, включающий несколько постоянных элементов. Основу составляют два пояса (верхний и нижний), укрепляющие стойки с вертикальным расположением, и усиливающие раскосы, устанавливаемые по диагонали. Все элементы соединяются посредством сварки. Правильно сваренные фермы как из профильной трубы, так и из уголка, способны выдерживать большие нагрузки, и служить длительное время.

Это изделие можно сделать своими руками из квадратного профиля. Сечение выбирается исходя из длины пролета между опорами и высоты фермы. Для небольшого навеса, под которым будет стоять машина, подойдет труба 30 х 30 мм или 50 х 50 мм. Из нее свариваются верхний и нижний пояс, а также вертикальные стойки внутри конструкции. Раскосые перемычки можно выполнить из профиля меньшего сечения. Альтернативным вариантом материала может послужить уголок с шириной стенки 30 — 50 мм.

Такие фермы успешно подойдут, чтобы:

• укрыть автомобиль от непогоды;
• создать крышу над беседкой в саду;
• накрыть бассейн от мусора;
• обустроить домашнее хозяйство (птиц, поросят, корову);
• создать аккуратный козырек над порогом.

Видео:почему нужно ферму переварачиватьСкачать

Определение усилий

При проектирование трубчатых стропильных ферм следует учитывать их повышенную жесткость на изгиб и значительное влияние жесткости соединений в узлах. Поэтому для трубчатых профилей расчет ферм по шарнирной схеме допускается при отношении высоты сечения к длине не более 1/10 для конструкции, которые будут эксплуатироваться при расчетной температуре ниже -40 градусов.

В других случаях необходим расчет на изгибающие моменты в стержнях, возникающие из-за жесткости узлов. При этом можно осевые усилия вычислять по шарнирной схеме, а дополнительные моменты находить приближенно.

Видео:Ферма металлическая 12м двухскатная, ферма по типу молодечно из профильной трубы.Скачать

Рекомендации перед постройкой

Требования, предъявляемые к навесам, отражены в СНИП В документе указано как правильно определить нагрузки и их величины, которые должна выдерживать конструкция. Помимо этого нужно учитывать климатические особенности региона. Если зимы снежные и случаются сильные порывы ветра сечение профиля увеличивается.

Также следует учитывать размеры навеса. При увеличении расстояния между опорами сечение профиля выбирается больше. Шаг установки ферм регламентируется СНИП, однако, следует учитывать ширину кровельного материала. При использовании ондулина или поликарбоната чертеж составляется с учетом размера их листов.

От величины угла наклона навеса зависит количество скапливающегося снега. С крутой крыши он скатывается самопроизвольно, но для такой конструкции увеличивается расход материала. Для регионов с обильным выпадением снега угол делается не менее 25 30⁰.

Видео:МОЩНАЯ 9 МЕТРОВАЯ ФЕРМА ДЛЯ НАВЕСА ИЗ ПРОФ ТРУБЫ ЧЕРТЕЖИСкачать

Достоинства и недостатки металлических ферм

Металлические фермы обладают следующими плюсами: Минимальный вес конструкции; Срок службы на протяжении 30 лет; Высокие показатели к механическим нагрузкам, в том числе за счет крепких узлов; Можно сооружать конструкции, имеющие сложную геометрию; Приемлемая стоимость материала и услуг монтажа позволяет решать широкий круг задач по возведению построек любого типа.

Но металлические фермы имеют и свои недостатки, заключающиеся в следующем:

Для подъема и монтажа единой конструкции необходимо использовать подъемный кран; Низкие коэффициенты сопротивления повышенным температурам, из-за чего во время пожара кровля может обрушиться.

Видео:проверка прочности металлоконструкции ферм из разных трубСкачать

Требования к расчету профильной трубы для строительства фермы

• Расчеты производятся при использовании всех замеров длины конструкции и угла наклона кровельного материала. Подготовка фермы должна начинаться только после снятия четких замеров показателей.
• Точные размеры зависят от многих факторов. Определенная разновидность конструкции будет определена исходя из веса всего изделия, нагрузки, высоты расположения кровельного материала, а также способов его перемещения. Только длину заготовки определяет угол наклона крыши.
• В расчеты изначально необходимо включать опоры и четко определять их пояса. Длина имеет значение. Контуры также зависят от уклона и вида конструкции.

В основном за это отвечает два законодательных документа, которые определяют порядок расчета. Один вмещает информацию о нормах воздействия и допустимых нагрузках, а другой поможет определиться с типом стальной конструкции. С их помощью расчет фермы из профильной трубы можно осуществить быстро и максимально корректно.

Самое главное, что необходимо учесть – расчет производится по принципу экономии. После определения высоты пролета, длины и угла наклона всей конструкции расчет заканчивается последним пунктом – установлением оптимального расстояния между всеми комплектующими частями. Нагрузка пролета влияет на количество материала и его расположение.

Видео:Металлическая ферма. Классический вариант.Скачать

Лёгкая стальная ферма 12м «Молодечно»

Лёгкая стальная ферма 12м по типу «Молодечно»

Стальная ферма 12м запроектирована из профильной трубы

• Данная ферма запроектирована из гнутосварных профилей. Элементы фермы раскосы привариваются встык к поясам (могут добавляться стальные прокладки либо ребра, при недостаточной прочности)
• На данный момент пока многие проектировщики, не понимают и не желают выполнять отдельно расчёт узлов (расчётные машины, автоматически не выполняют подобные расчёты — Расчёт фланцевого соединения фермы Молодечно. Хотя на момент 2018 уже можно найти программы по расчёту узлов примыкания, хотя не всем это интересно.
• Расчёт был произведен в профессиональной программе в соответствии норм СП 16.13330.2011 Стальные конструкции, СП 20.13330.2011 Нагрузки и воздействия
• При расчёте фермы обязательно предварительно проектируются связевая система конструции, для определения расчётных параметров элементов фермы

Применение

• Снеговой район — IV — 240 кг/м.кв
• Отапливаемое помещение
• Конструкция кровли легкая – мембранная
• Место строительства — г. Чебоксары

Преимущества

• Легкость
• Простота изготовления

Недостатки

Данный не применяются при больших нагрузка, или пролетов (примерно до 40м)

Расход материала

В конкретных ситуаций может не значительно отличаться + —
