Таблицы площади поперечного сечения и сортамента арматуры.

При сооружение арматурного каркаса под фундамент здания необходимо рассчитать нагрузку на каркас, исходя и этой нагрузки выбрать правильную арматуру для строительства. Ниже представлены таблицы площади поперечных сечений арматуры, сортамент горячекатаной стержневой арматуры периодического профиля, обыкновенной и высокопрочной арматурной проволоки и т.д. Для расчета фундамента вы можете воспользоваться калькулятором фундамента.

Видео:Как посчитать арматуру?Скачать

Таблица площади поперечного сечения арматуры.

Диаметр,

мм

Расчетные площади поперечного сечения,

см 2 , при числе стержней.

Видео:Сколько нужно арматуры для ленточного фундамента? Простой Расчет по СНиПу.Скачать

Армирование плиты фундамента

«Ооо! Ты и армирование фундамента изучил?» – такие вопросы украшенные удивлёнными глазами мы слышали от своих соседей на данном этапе. Но мы-то точно знаем, что если что-то не умеешь делать – это не значит, что ты не сможешь этому научиться. Даже если речь идёт об армировании плиты фундамента.

Мы строим дом своими руками, поэтому на нас лежит функция не только строительства, но и проектирования, изучения нормативов и опыта самостройщиков, подсчет необходимых материалов, закупки и многое другое. В этой статье делимся тем, что узнали про правила армирования фундаментной плиты, а так же рассказываем о приключениях, связанных с этим этапом.

Видео:ТЕХНАДЗОР НА СТРОЙКЕ - проверяем арматурный каркас фундамента!Скачать

Для чего вообще нужно армирование плитного фундамента?

Фундамент дома должен выдерживать разные типы нагрузок: на сжатие и на растяжение. О первом типе нагрузки мы поговорим в статье о заливке фундамента бетоном. А вот выдержит плита нагрузку на изгибы и растяжения или нет, зависит от того, насколько грамотно произведён этап армирования.

Фундаментная плита без арматуры возможна, но всё-таки такой вариант конструкции не для тяжелого капитального жилого здания. Если строить какую-то хозяйственную постройку, на непучинистых грунтах можно подумать о том, чтобы сэкономить на арматуре. Но для строительства жилого дома – это, конечно, несерьезно. Как уже писалось выше, фундамент может не выдержать нагрузку на растяжение и изгибы.

Для наглядности, приведу пример, у вас залита монолитная плита фундамента под дом. Когда вы поставите стены и крышу, то давление на плиту будет оказано в большей степени на контур фундамента именно под стенами, а не по всей площади. Таким образом, стены будут стремиться как бы отломить бетон, особенно если будет некачественно выполнена подготовка основания, подушка под фундамент. А если еще взять во внимание силу воздействия морозного пучения, тогда давление на плиту усилится. Стены будут продавливать фундамент вниз, а пучинистый грунт будет давить в слабые ненагруженные места. Что в следствии может привести к надлому фундамента. Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования.

Видео:Как правильно связать каркас фундаментной плиты поставит лягушки (Гибкаарматуры.рф)Скачать

Какая бывает арматура

Для разного типа оснований с различной степенью нагрузки используется необходимый тип арматуры. Давайте разбираться, из каких материалов может быть арматура.
Дальше будет много СНиПов, цифр и технических обозначений, но вы не пугайтесь. Просто примите, что все эти данные необходимы, если хотите, чтобы ваше здание имело долгую жизнь.

Стальная арматура

Изготавливается из углеродистой (состоит из железа и углерода, легирующие элементы присутствуют в очень малых количествах) и низколегированной стали (сплав железа и легирующих элементов, таких как никель, медь, титан, ванадий и т.д. Содержат до 0,25% легирующих элементов). Низколегированная сталь обладает лучшими механическими характеристиками и более устойчива к коррозии.

По типу производства арматура бывает:

• Холодного проката. Производится холодным методом, для этого нужна более пластичная сталь. В классовом делении имеет маркировку В.
• Сталь горячего проката. Проходит обработку на высоких температурах, отлично сваривается. Маркируется буквой А. Чаще всего используется в частном домостроении.
• Канатная сталь. Маркируется буквой К. Это свитый арматурный канат, состоит из группы проволок. Чаще всего используется семипроволочный канат. Отличная сцепка с бетоном.

По типу поверхности арматура делится:

• Гладкая. Не подходит для возведения фундамента, так как из-за гладкой поверхности хуже сцепляется с бетоном. Можно использовать для стяжки пола или для возведения стен.
• Ребристая арматура с кольцевым профилем. Отлично сцепляется с бетоном, но постепенно теряет прочность сцепления при многократном нагружении.
• Ребристая арматура с серповидным профилем. Хуже сцепляется с бетоном, нежели чем с кольцевым профилем. Но из-за особенности профиля выносливость конструкции выше, так как лучше восприимчивость к периодически повторяющимся нагрузкам.
• Ребристая арматура с комбинированным профилем. Профиль разработан для арматуры А500СП.

Виды арматуры

Классы прочности арматуры:

Устаревшие маркировки класса арматуры по ГОСТ 5781-82: А-I, А-II, А-III, А-IV, А-V, А-VI.

Современные обозначения класса арматуры: А240, А300, А400, А500, А600, А800, А1000.

• Буква А в начале маркировки указывает на стержневую арматуру
• Маркировка буквой В в начале означает, что это проволока
• Буква К в начале означает, что это канатная арматура
• Маркировка буквами Ат в начале – это термически упрочненная арматура. У такой арматуры повышена прочность и стойкость к коррозии.
• Буква К после цифр означает, что арматура устойчива к коррозии
• Буква С в конце после цифр говорит о том, что эту арматуру можно сваривать

Классы прочности арматуры

Композитная полимерная арматура (АКП)

• стеклокомпозитная (АСК);
• базальтокомпозитная (АБК);
• углекомпозитная (АУК);
• арамидокомпозитная (ААК);
• комбинированная (АКК)

Вид АКП следует выбирать с учетом условий эксплуатации конструкции, характера их нагружения и экономических показателей. Более подробно можно изучить Изменение №1 к СНиП 52-01-2003 Бетонные и железобетонные конструкции .

АКП изготавливается на основе пластиков. Стоит дороже стальной арматуры. Из плюсов композита можно выделить то, что она не проводит ток, значительно меньше весит, абсолютно не боится коррозии. В частном домостроении пока используется редко. Но так ли важны эти плюсы в частном домостроительстве?

В видео сравнение композитной арматуры со стальной

Видео:Как правильно АРМИРОВАТЬ ФУНДАМЕНТ. 10 вещей которые надо знать. ЖКВ СаморучкаСкачать

Какую арматуру использовать для плиты фундамента?

Самые частоиспользуемые в частной застройке диаметры продольной рабочей арматуры – 10, 12, 14 и 16 мм. В качестве поперечной арматуры используют 6 и 8мм. Для армирования фундаментов в основном используют арматуру класса А400 – А500С. У арматуры класса А400 предел текучести составляет 390 Н/мм2, а у класса А500С свыше 500 Н/мм2. Еще немаловажным отличием является то, что А400 не допускается соединять методом сварки, в таком случае ослабляется структура стали. По этим причинам чаще всего используют арматуру класса А500С. Для фундаментов лучше всего подходит арматура с серповидным профилем, потому что у нее выше выносливость к периодическим нагрузкам, несмотря на худшую сцепляемость с бетоном в сравнении с кольцевым профилем.

Характеристики арматурного ряда

Для того чтобы понять какая арматура лучше всего подходит, необходимо определиться с типом фундамента, рассчитать нагрузки на него.

Видео:Армирование фундамента своими руками от А до Я. Это самый надежный каркас из арматурыСкачать

Схема армирования фундаментной плиты

Схема армирования плитного фундамента выбирается исходя из таких характеристик:

Толщина фундамента. Для фундаментной плиты толщиной 15 сантиметров и менее армирование выполняется одной сеткой, состоящей из продольной и поперечной арматуры. Для большей толщины армирование плиты фундамента выполняется в два слоя. При армировании нужно помнить о защитном слое бетона для арматуры, он защищает арматуру от коррозии. Согласно п. 10.3.2 и таблице 10.1 СП 63.13330.2018 толщина защитного слоя бетона должна составлять:

– На открытом воздухе без дополнительных защитных мероприятий не менее 3 см

– В грунте без дополнительных защитных мероприятий, в монолитных фундаментах при наличии бетонной подготовки не менее 4 см

– В монолитных фундаментах без бетонной подготовки (только для нижней рабочей арматуры) не менее 7 см. Бетонной подготовкой так же может являться щебеночная подушка, так как она не является капиллярным проводником влаги, при условии, что выполнен дренаж и подушка не стоит в воде.

Нагрузка на фундамент. Необходимо посчитать общую массу дома, снеговые и ветровые нагрузки в вашем регионе. А также определить, в каких местах будет оказано большее давление на фундамент (несущие стены, колонны).

Несущая способность грунта. Необходимо произвести геологию, определить тип грунта и, используя таблицу из СНиП, выяснить несущую способность грунта.

Диаметр арматуры. Если сторона фундаментной плиты составляет 3 метра и меньше, тогда используют арматуру от 10мм. Если же длина превышает 3 метра, тогда применяют арматуру диаметром от 12мм и выше.

Шаг прутьев. В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2018 шаг арматуры в монолитной плите фундамента составляет 20-40 сантиметров. Не более 20 см при высоте поперечного сечения до 150 мм. Не более 40 см при высоте поперечного сечения более 150 мм. Максимальное расстояние между прутками арматуры не должно превышать толщину фундамента более чем в полтора раза. В местах, где на фундамент оказываются большие нагрузки (несущие стены и колонны), размер ячейки арматуры для плитного фундамента сокращается в 2 раза.

Видео:Как ставить лягушку в арматуруСкачать

Процент армирования фундаментной плиты

Чтобы бетон стал железобетоном, недостаточно просто положить арматуру. Существует такое понятие – минимальная площадь сечения продольной арматуры в железобетонных элементах. Если процент арматуры окажется ниже минимального, то состояние перехода бетона в железобетон не случится, бетон по-прежнему останется бетоном. Магия? Нет. Просто для того чтобы арматура сыграла свою роль ее должно быть достаточное количество. СНиП 2.03.01-84 пункт 5.16 гласит, что минимальный процент армирования фундаментной плиты составляет:

• 0,05% от площади сечения бетона. Арматура S в изгибаемых, а также во внецентренно растянутых элементах при расположении продольной силы за пределами рабочей высоты сечения
• 0,05% от площади сечения бетона. Арматура S, S” во внецентренно растянутых элементах при расположении продольной силы между арматурой S и S”
• От 0,1 до 0,25 %. Арматура S, S” во внецентренно сжатых элементах
• В элементах с продольной арматурой, расположенной равномерно по контуру сечения, а также в центрально-растянутых элементах, минимальная площадь сечения всей продольной арматуры должна приниматься вдвое больше величин указанных выше.

Кашу маслом не испортишь, а вот фундамент арматурой испортить можно. Поэтому есть и максимальный процент армирования. Превышение нормативов ухудшит технические характеристики железобетона. Максимальный процент армирования для колонн составляет 5%, а во всех остальных случаях 4%. Нужно учесть, что бетонная смесь должна свободно проникать между арматурой.

Видео:Зачем нужна поперечная арматура. Хомуты.Скачать

Расчет армирования фундаментной плиты

Стандарт арматурного реза идет 6 и 11,7 метров. К примеру, можем произвести расчет арматуры для плиты фундамента размером 6*6 метров. Возьмем плиту толщиной 15 сантиметров для легкого дачного одноэтажного дома из пустотелого шлакоблока. Так как плита составляет 15 сантиметров, соответственно арматурная сетка будет в один ряд, состоящей из продольной и поперечной арматуры. Ни одна из сторон плиты не меньше 3 метров, соответственно толщина арматуры для плитного фундамента в данном случае будет диаметром 12 мм. Шаг арматуры будет составлять 20 см, потому что плита 15 сантиметров, возьмем с запасом, хотя можно было бы и увеличить шаг. Дом небольшой, поэтому несущих стен в доме будет всего 4, внутренние перегородки будут легкие и не требуют дополнительного усиления фундамента под ними.

Итак, считаем. Длина и ширина плиты равна 600 сантиметров. Чтобы рассчитать, сколько нужно прутов арматуры для продольного армирования, необходимо длину плиты 600 сантиметров разделить на шаг арматуры 20 сантиметров.

Получается, 30 прутов + 1 последний прут + 2 прутка для усиления под несущими стенами, там шаг будет 10 сантиметров, итого получается 33 прута.

Поперечное армирование фундаментной плиты рассчитывается аналогично продольному армированию, так как величины совпадают. Получается, для армирования данной плиты нам понадобится 66 прутов арматуры.

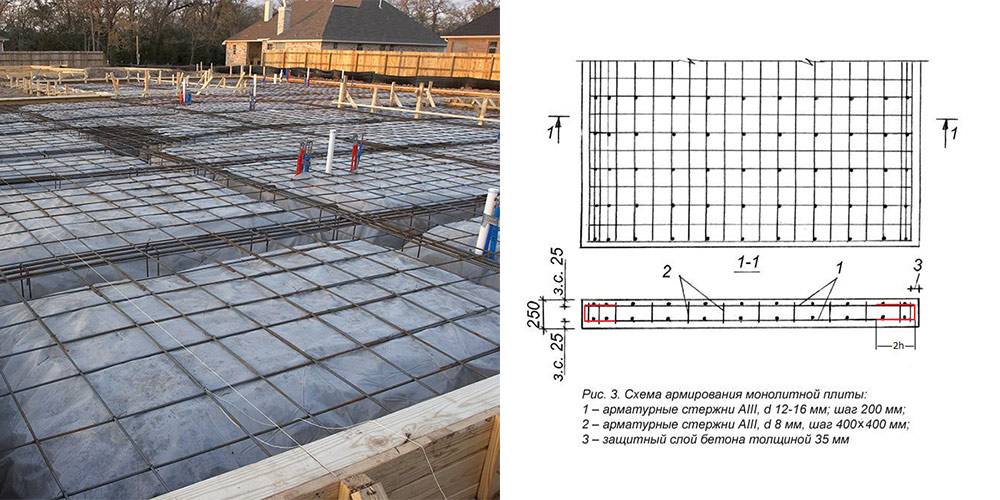

Фундаментная монолитная плита схема армирования

Видео:Грамотное армирование фундаментаСкачать

Армирование монолитной плиты фундамента своими руками

Изначально мы делали проект дома размерами 6 на 6 метров с мансардным этажом. В таком случае, с армированием всё было бы проще: сетка из шестиметровых прутов, с усилением по периметру, под стенами. Второй этаж хотели сделать двускатку, а фронтоны зашить деревом. Но, прикинув, сколько пиломатериала уйдет на всё это (в Грузии лес стоит в два раза дороже, чем в России), представив, как мы будем крыть такую крышу вдвоём, сколько леса надо будет затащить наверх, посчитав, сколько места займёт лестница на второй этаж, мы приняли решение переиграть пока не поздно. Хорошо, хоть эта мысль пришла в голову еще на стадии копки котлована.

Обновленный проект сделали за один день, сделали дозаказ блоков, пока на заводе не успели испечь первую партию и отправить нам. Решили строить дом 6 на 8 метров, тоже с двускатной крышей, только с маленьким уклоном, всего полметра. Маленький скат обусловлен нашим южным климатом и редким снегом с небольшим покровом. В проекте появилась пятая несущая стена, на которую будет опираться коньковый прогон.

Расчет арматуры для фундаментной плиты личный опыт

Так как наш дом относительно не тяжелый, не больших размеров, несущая способность грунта хорошая, мы выполнили хорошую щебеночную подготовку под дом, сделали дренаж фундамента, по середине спроектировали дополнительную несущую стену (что делает нагрузку более равномерной) и посчитав все нагрузки, было решено не лить лишний бетон и соответственно не прятать туда дорогущий металлопрокат.

В нашем случае плиты в 15 сантиметров было более чем достаточно, а значит и одного ряда арматурной сетки (вспоминаем теорию выше).

Далее, определяемся с диаметром арматуры. Учитывая габариты плиты и нагрузки на фундамент от стен и грунта, опираясь на положительный опыт самостройщиков и нормативы, делаем вывод, что арматуры диаметром 12 мм будет достаточно, как в продольном, так и в поперечном расположении. Шаг арматуры взяли 20 сантиметров. Хоть вполне можно было бы и увеличить его, решили на этом не экономить. Под несущими стенами шаг арматуры сократили вдвое. Арматуру использовали длиной 6 метров (на поперечную хватало длины прутка 6 метров, а продольную наращивали).
Итак, начнем расчет с поперечной арматуры. Длина здания – 800 сантиметров. Делим 800 см на 20 см (шаг арматуры), получаем 40 прутков + 1 последний + 2 для усиления под несущими стенами, итого 43 прута.

Теперь считаем продольную арматуру. Ширина здания 600 сантиметров, делим 600 см на 20 см, получаем 30 прутков + 1 последний + 3 для усиления под несущими стенами (три, потому что посередине дома идет несущая стена), итого – 34 прута. Но так как длина продольной арматуры должна быть 800 см, необходимо добавить еще половину от 34 прутов (1 прута хватит на 2 продольных отрезка). Значит, к 34 добавляем еще 17 прутков.

Итого: 43 + 34 + 17 = 94 арматуры длиной 6 метров, мы накинули ещё 16 штук на армопояс, который будем заливать после возведения стен.

Под несущими стенами шаг арматуры 10 сантиметров (по всей остальной площади – 20 сантиметров)

Заказ арматуры для фундаментной плиты

Заказ арматуры вылился для нас в целую историю. Искали ребристую арматуру с серповидным профилем классов А400-А500. Узнали в районном центре цену за метр погонный – 2,15 лари (1 лари

25 рублей), класс А500. Решили узнать в городах покрупнее, нашли за 1,7 лари, неплохая выгода получается – 297 лари (7.425 рублей), минус доставка 100 лари (2.500 рублей), всё равно пятёра прилипает. Решено, заказываем. Но не всё так быстро, в Грузии никто не торопится.
Оказывается, надо ждать, когда появится машина с длинным кузовом, чтобы доставить наш груз. Мурыжим продавца неделю по телефону, а воз и ныне там. На тот момент с щебеночной подсыпкой мы уже заканчиваем, следующий этап опалубка 1-2 дня и всё, нас ждёт простой в работе, а мы этого не любим!

Спустя неделю, после долгих многочисленных звонков, продавец всё же отреагировал и сказал: «Хорошо, я передам ваш номер человеку, он позвонит». Не прошло и пяти минут звонит человек и на чистом русском (выдаёт его только слово «брат»), спрашивает, что и сколько нужно. Выносит вердикт, 660 погонных метров арматуры класса А500 по 1,5 лари за погонный метр будет стоить: 990 + 150 лари за доставку. Я возмущённо спрашиваю, почему 150, ведь неделю назад было 100 озвучено, а сам мысленно ликую, что арматура подешевела за метр на 20 тетри, что обогащает меня с заказа на 132 лари (= 3.300 рублей). Человек свидетельствует о том, что, мол, у нас перевал через гору и тяжело машине ехать, бензина больше уйдет. Я мысленно махаю рукой и говорю, чтоб он запрягал коней и вёз уже её поскорее родимую галопом. На том конце трубки раздалось: «Сейчас я вам реквизиты продиктую, куда деньги перевести». На что я ответил: «Так не пойдет, я не перевожу деньги незнакомому человеку за товар, который не вижу. Брат, сначала стулья, потом деньги. Мне нужна эта арматура, я жду её уже неделю, я вас не кину». Человек на том конце трубки: «…Ауффф…диктуй адрес».

Спустя два часа раздался звонок: «Я приехал». Я уточнил, точно ли к нам он приехал, больно уж быстрым это показалось. Но рванул в центр деревни навстречу, как оказалось, действительно, ему оставалось пять километров из районного центра. Добежав до центра, я увидел, как въезжает 24-ая Волга, а на крыше моя арматура, оказалось не так уж и нужна машина с длинным кузовом! Мы за 10 минут разгрузили эти 600 килограмм, мне стулья – ему деньги, все остались довольны!

Арматура для фундаментной плиты

Устройство арматурного каркаса фундаментной плиты

Эти три дня мы торжественно ознаменовали губительными для спины и коленных суставов. Всё потому что разгибался я только тогда, когда шел за проволокой. Кто сталкивался с такой работой, поймёт.

Порядок работ был таким:

• Застелили дно опалубки и стенки пленкой (для чего мы это сделали, подробно расскажем в следующей статье о заливке бетона)

• Сделали стаканчики-подставки из ПНД-трубы трубы диаметром 50 мм, высоту сделали тоже 50 мм. Напилили обычной ножовкой, хотя можно было бы и лобзиком, но хорошая мысля приходит после, как всем известно. Потом насверлили дырочек под проволоку, для того чтобы привязывать подставки к арматуре.
• Для вязания сделали из гвоздя крюк и вставили в шуруповерт, получился пистолет для вязки.
• Обрезали арматуру по размеру. Так как арматура длиной 6 метров, а нам необходим защитный слой бетона по краям, то пришлось отрезать лишние 8 сантиметров. Чтобы в итоге получилось 592 сантиметра и по 4 сантиметра запас с каждой стороны для защитного слоя бетона. Это для того, чтобы коррозия не развивалась.
• Пока я нарезал арматуру, Настя плоскогубцами нарезала проволоку по 25 сантиметров, долго и мучительно. Посмотрел я на это дело, и пришла благая идея, как ускорить этот процесс. Остальное нарезали болгаркой за минуту. На всё про всё у нас ушло 3 килограмма проволоки. Проволоку для вязки использовали диаметром 1,2 миллиметра.
• На опалубке поставили метки для раскладки арматуры. Разложили арматуру по меткам и каждый 4 ряд поставили на стаканчики.

Раскладка арматуры в монолитной плите фундамента

• Напилили арматуру на длинную сторону и разложили. Необходимо было правильно организовать нахлест арматуры при вязке. Для арматуры 12 диаметра используют нахлест около 30 диаметров используемой арматуры. В нашем случае, 12*30 получается примерно 40 сантиметров. Так мы и сделали. Этот расчет используется при марке бетона М350(В25), если марка выше, тогда и нахлест можно делать меньше, если марка меньше, тогда и нахлест необходим больше. Нахлесты арматуры мы расположили в шахматном порядке по двум концам, чтобы соединения не были в одной линии и не ослабляли арматурный каркас.
• Потом начали вязать. Вначале вязал тихо, коряво, приспосабливался, но в какой-то момент набил руку и дело пошло веселее.

• Связав где-то половину арматурной сетки, я понял, что стаканчики под арматурой начали как-то утапливаться в щебень, сдвигать его, накреняться. А мы не для того, столько ровняли подушку, чтоб какие-то стаканчики испортили плоды моего перфекционизма! Я встал, кровь поступила в мозг через онемевшую спину, ничего лучше в голову не пришло, кроме того, чтобы подложить под стаканчики крышки для консервации. Благо был сезон заготовок и в сельском магазине продавались эти спасительные крышки. Настя сбегала до магазина, быстренько установили новый апгрейд и всё встало на свои места.

В этот день уроки вязания закончились, три дня мучений закончились. Мы повеселели, спина начала отходить и набираться сил перед новой вершиной – заливкой бетона.

А вы для чего изучаете вопрос армирования? Поделитесь в комментариях, что собираетесь строить?

Видео:Армирование фундамента от А до Я | Способы и техника армированияСкачать

Армирование монолитного фундамента: расчет

Видео:Виды и классы арматуры на стройкеСкачать

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

• сбор нагрузок;
• расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем. Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

где P — табличное значение несущей способности грунта.

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Совет! Если при расчете получается, что толщина слоя бетона превышает 350 мм, рекомендуется рассмотреть такие типы конструкции как ленточный фундамент, столбчатый или плита с ребрами жесткости.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Важно! Если в результате расчета у вас получится толщина плиты более 35 см, это указывает на то, что плитный фундамент избыточен в данных условиях, нужно посчитать ленточный и свайный фундаменты, возможно они окажутся дешевле. Если же толщина вышла меньше 15 см, значит здание слишком тяжелое для данного грунта и нужен точный расчет и геологические исследования

Видео:Зачем нужна арматура в балках | Проектирование железобетонных конструкций | Проектирование зданийСкачать

Сооружение плитного фундамента своими руками.

Для начала необходимо подготовить площадку, это пожалуй самая трудоемкая операция по строительству плитного фундамента. Для этого полностью снимается верхний слой грунта на глубину, установленную расчетом. Последний слой рекомендуется снимать и выравнивать вручную, делается это для того, чтобы не допускать неровностей и ям. Сам котлован должен превышать габариты фундамента на 1-2 м. со всех сторон для удобства выполнения работ.

Подготовка подушки для плитного фундамента из песка и гравия. Такая подушка необходима для компенсации сил деформации грунта, а также для отвода грунтовых вод и исключения их капиллярного подъема к основанию фундамента. Толщина подушки зависит от типа грунта: на песчаных грунтах она может быть 15 сантиметров, на насыщенных глинистых или склонных к сильному пучению – не менее 30 сантиметров. Песок засыпается в котлован, равномерно и распределяется по всей площади фундамента, после чего тщательно уплотняется. Для болотистых или влажных типов грунтов часть подушки будет состоять из щебня, это улучшает гидроизоляцию бетона.

Сооружение опалубки для плитного фундамента. Опалубка для плитного фундамента должна состоять из струганых досок толщиной не менее 20 мм, которые соединяются их по углам с помощью саморезов. С внешней стороны опалубку укрепляется подкосами. Иногда для плитного фундамента применяют несъемную опалубку из фиброволокнистой плиты. Ее крепят на металлические уголки и стяжки, а после также устраивают подкосы. После вышеописанных работ необходимо соорудить проходки для коммуникаций, попутно устанавливать вокруг них опалубку. Трубы также можно уложить и вывести через проходки до заливки фундамента.

Гидроизоляция плитного фундамента выполняется с помощью толстой полиэтиленовой пленки, геотекстиля или рубероида, она укладывается внахлест на дно котлована с заходом на опалубку.

Армирование плитного фундамента – очень важный этап, от него будет зависеть прочность не только самого фундамента, но и здания в целом. Для небольших сооружений можно выполнять армирование с помощью арматурной сетки с ячеей 10-15 сантиметров, а места, в которых будут установлены несущие стены, необходимо усиливать металлическим прутком. Если конструкция сооружения более массивная, для армирования необходимо применять прут с диаметром 10-12 мм, уложенный в виде сетки. Поперечные пруты вяжут между собой с помощью проволоки. Сварка арматуры применяется редко, так как в местах сварки при подвижках конструкции возникают чрезмерные напряжения. Арматурная сетка должна быть полностью погружена в бетон, для этого её устанавливают на специальные направляющие. Если толщина фундамента велика, то устанавливают несколько слоев арматуры.

Заливка бетоном плитного фундамента выполняется одномоментно, поэтому бетон придется либо заказывать, либо очень быстро смешивать своими руками. Поэтому заливку нужно выполнять бригадой из 4-5 человек. Заливка бетона производится в подготовленную опалубку с уложенной арматурой, после чего уплотняется сначала с помощью глубинного вибратора, а потом с использованием вибрационной рейки. После пробивки бетона и удаления из него пустот и воздуха его разглаживают и выравнивают поверхность.

Сушка плитного фундамента происходит в течение 4-5 недель. За это время бетон набирает необходимую прочность, после чего он готов к дальнейшей эксплуатации. Во время сушки нужно внимательно наблюдать за тем, чтобы верхний слой фундамента не пересыхал и не подвергался чрезмерному влиянию влаги, для этого можно использовать материал, с помощью которого бетон можно накрывать. После высыхания бетона для улучшения теплоизоляционных свойств, плитный фундамент можно утеплить с помощью полистирольных плит.

Видео:Армирование. Перехлёст арматуры. Нарушаем нормы.Скачать

Расчет ленточного и столбчатого фундамента

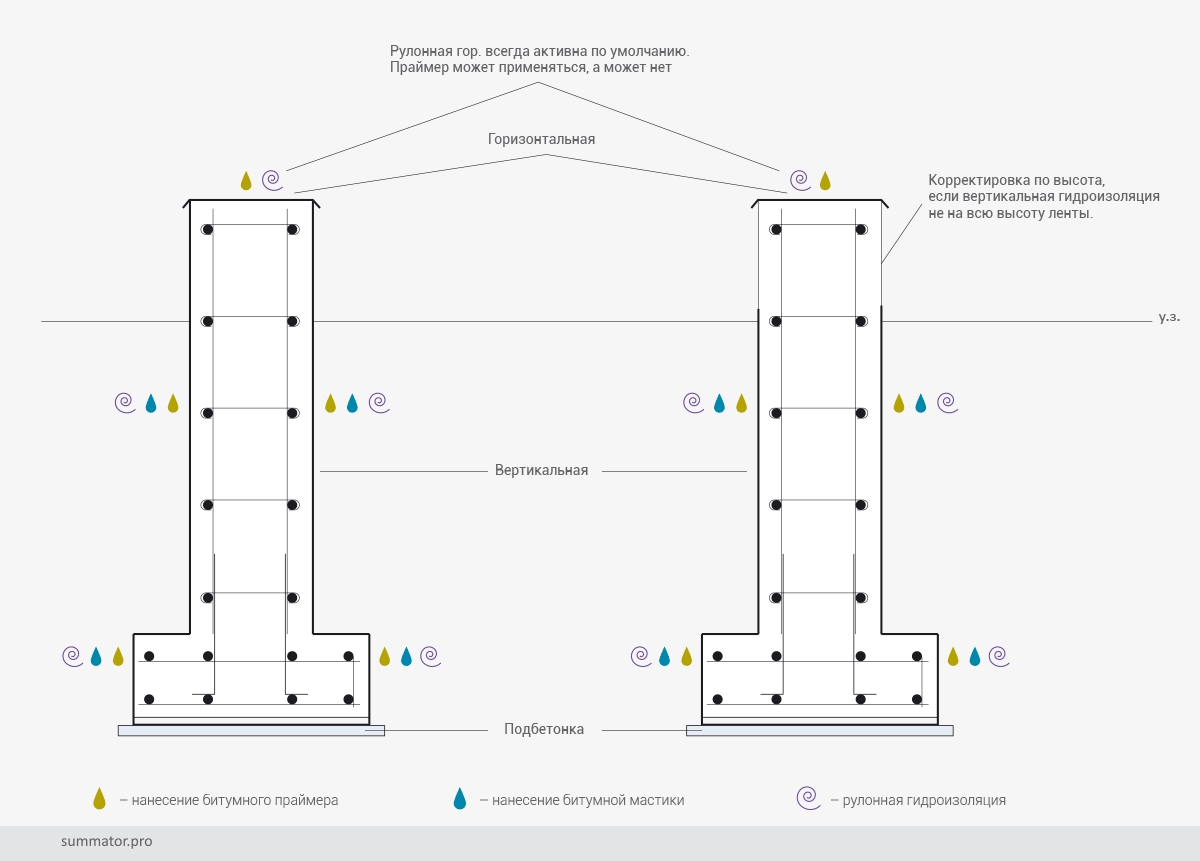

Армирование ленточного фундамента, расчет арматуры, укладка и вязка проводятся, в принципе, точно также. Просто необходимо учитывать, что арматурные решетки в этой конструкции устанавливаются не горизонтально, а вертикально. При этом длина продольных стержней зависит от длины ленты, а поперечных от глубины заложения фундамента.

Ширина ленты определяет количество решеток и длину стержней, связывающих между собой сеток. К примеру, если ширина фундаментной ленты – 40 см, то между решетками оставляется расстояние 25 — 30 см, это и есть длина связующих прутков.

Что касается количества, то опять — таки все будет зависеть от размеров ячеек армированного пояса фундамента. К примеру, если глубина заложения равна 1 м, а каркас укладывается внутри бетонной массы, то расстояние от верхних поверхностей устанавливается по 10 см с каждой стороны. Поэтому длина поперечных стержней будет 80 см. А количество продольных направляющих будет равна 100/20=5 рядов.

Правила армирования столбчатых конструкций сильно отличается от двух предыдущих вариантов. Во — первых, это вертикально установленные стержни, обвязанные катанкой диаметром 6 мм или арматурой небольшого размера. Все зависит от размеров самих опорных столбов. Во-вторых, сечение каркаса – это или квадрат, или круг, или треугольник.

Длина основных стержней зависит от глубины заложения фундамента. При этом нет необходимости учитывать расстояние от дна скважины до арматуры, потому что готовая армирующая конструкция устанавливается прямо на подготовленную подушку. Но учитывать придется выступ прутков в размере 10 — 70 см, которые будут торчать из столбов. Они будут соединяться с армирующей сеткой ростверка.

Видео:Монолитное перекрытие. Расчет на изгибСкачать

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Видео:Как армировать бетон. Перехлёст арматурыСкачать

Расчет расхода арматуры при армировании плитного фундамента

Расчет количества арматуры для монолитного фундамента осуществляется на основе общепринятых норм и правил. Все расчеты выполняются в строгом соответствии со СНиП 51-01-2003 и СНиП 3.03.01-87. Учитываются в обязательном порядке и указания ГОСТ Р 52086-2003.

Посмотрите видео, как правильно выбрать арматуру (металлическую или композитную).

Еще до начала работ по армированию необходимо установить:

1. Сколько потребуется стержней и качество их поверхности.
2. Минимальный диаметр прутов, установленных вертикально. Определяется он в соответствии со СНиП.
3. Размер ячейки арматурной сетки. Шаг соответствующий стандартному размеру не должен быть меньше 20 сантиметров.
4. Уровень нахлеста при укладке отдельных кусков арматуры внахлест.
5. Общая длина всей арматуры с учетом нахлеста.
6. Длину проволоки, с помощью которой осуществляется вязка.

В качестве примера можно привести расчет арматуры монолитного основания, размер плиты которого составляет 8х8 м. Для армирования идеально подходит стержень, диаметр которого составляет 10 миллиметров. В некоторых случаях используют для продольного армирования пруты, диаметр которых 14 миллиметров, а для поперечного – 8 мм.

Монолитная арматурная сетка

Что касается правил, в соответствии с которыми выполняется укладка арматуры, то шаг между прутьями арматурной сетки составляет 20 сантиметров. Зная это расстояние и толщину прута можно точно рассчитать количество стержней, необходимых для выполнения работ. Достаточно ширину плиты разделить на ширину шага и прибавить один пруток. В данном случае получится 8:0,2 + 1= 41.

Если в нашем случае длина и ширина плиты равны, то можно для вычисления количества продольных стержней полученное число умножить на 2. В другом случае расчет провести также, воспользовавшись размером длины плиты. Следовательно, 41х2=82 прута.

Это значит, что выполнив расчет количества прутов для первого слоя, можно полученный результат умножить на 2 и получить общее число. 82х2=164 прута. Чтобы обеспечить связь между слоями сетки, потребуется надежное соединение. Для этого используют специальные крепления. Общая длина составит 164х6=984 метра, так как 164 – это общее количество прутов, а 6 – это стандартная длина одного стержня.

Вязка арматурной сетки выполняется с помощью специальной вязальной проволоки. Сварка способствует разрушению конструкции из-за воздействия коррозии. Для определения количества точек, в которых стержни пересекаются достаточно умножить количество используемых прутов на это же число.41х41=1681. На каждый узел понадобится не менее 30 сантиметров проволоки, значит 1681х30=5043 м проволоки.

Посмотрите видео, как правильно произвести вязку арматуры.

Расчет арматуры для плитного фундамента можно произвести самостоятельно. В таких вычислениях учтены и вязка, и укладка, и шаг сетки. Но специализированные организации выполнят подобный расчет с более высокой точностью благодаря ПО, разработанному для проектировщиков.

Видео:Нужен ли второй слой арматуры в перекрытии? Вязка арматуры. Арматурные скобы.Скачать

Как работать с калькулятором

Калькулятор позволяет приблизительно рассчитать количество строительных материалов для плитного фундамента — арматуры, бетона, досок для опалубки, гидроизоляции, песка и щебня для подушки, чтобы сверится со строительной сметой или быстро подсчитать сколько заказывать материалов, если строите без проекта. Не питайте иллюзий, что с помощью онлайн калькулятора можно рассчитать фундамент по нагрузкам, для этого как минимум надо сделать геологические изыскания и иметь проект дома на руках. Для подобных расчетов обращайтесь к проектировщикам.

Армирование

Материал дома — выбор материала не влияет на расчет, а лишь выводит в расчетной таблице рекомендуемый шаг ячейки армирования плиты. В любом случае шаг ячейки должен вычислять проектировщик дома, данное значение приведено для справки.

Диаметр рабочей арматуры — диаметр основной рабочей арматуры (сетки) фундамента из вашего проекта.

Шаг ячейки рабочей арматуры — расстояние между рядами рабочей арматуры.

Диаметр поперечной арматуры — диаметр арматуры которая служит для разделения нижнего и верхнего слоев арматуры (паук).

Паук из арматуры

Рекомендуемый диаметр рабочей арматуры — зависит от большего значения длины и ширины плиты. От 0 до 3 метров, рекомендуемый диаметр = 10 мм, от 3 до 10 метров диаметр = 12 мм, от 10 до 20 метров диаметр = 14 мм. Данное значение приведено исключительно для справки.

Рекомендуемый диаметр поперечной арматуры — если высота плиты меньше 30 см, то диаметр = 8 мм, если высота плиты больше 30 см, то диаметр = 10 мм. Значение приведено исключительно для справки.

Рекомендуемый размер ячейки рабочей арматуры — зависит от выбранного материала дома. Значение приведено исключительно для справки.

Количество слоев рабочей арматуры — если высота плиты меньше или равна 15 см, то количество слоев (сеток) =1, если высота плиты больше 15 см, количество слоев рабочей арматуры = 2.

Минимальный нахлест рабочей арматуры при соединении в одном ряду = 40 умножить на диаметр рабочей арматуры.

Длина рабочей арматуры рассчитывается с учетом усиления под стенами — добавляется по одному ряду арматуры по краям фундамента (шаг ячейки в два раза меньше заданного), усиление под внутренние стены нужно учитывать самостоятельно.

Количество подставок — рассчитывается с плотностью 2 штука на м².
Под арматурой для усиления торцов понимаются П-образные хомуты для для усиления торцов (см. рисунок ниже):

Опалубка

Тут задается только высота (ширина) досок для самой опалубки и для вертикальных подпорок с шагом в 0,5 метра. Длина всех досок принимается равной 6 м. Толщина досок опалубки принимается равной 40 мм, толщина досок для подпорок принимается 50 мм. Длина распорок не рассчитывается, т.к. не все их используют.

Подушка

Выпуск подушки за фундамент — подушка всегда делается чуть шире самой плиты, обычно на 20-30 см, иногда подушка делается сразу под отмостку — примерно на 1 метр шире плиты.

Стоимость материалов

В стоимости не рассчитывается бетон для подбетонки, геотекстиль и гидроизоляция, так как эти элементы не являются строго обязательными в конструкции плитного фундамента, и не все их делают.

Видео:Отличишь анкеровку арматуры от стыковки? | Железобетонные конструкцииСкачать

Особенности армирования фундамента

В отличие от усиления перекрытий, укладка арматуры в фундаментных плитах должна проводиться в неравномерном порядке. Для обеспечения максимального усиления зон, находящихся под повышенной нагрузкой, прутья должны быть уложены с учетом уровня продавливания в том или ином месте плиты. Исключением является тонкое фундаментное основание (не более 150 мм), закладываемое под легкие сооружения – в подобных случаях раскладка проводится в форме сетки.

В жилищном строительстве толщина фундамента, как правило, варьируется в пределах 20-30 см. и зависит от массы сооружения и свойств грунта. Чтобы обеспечить максимально возможное усиление арматуру следует заложить в два слоя, поверх которых необходимо предусмотреть защитный бетонный слой, предотвращающий коррозию.

Видео:Вязка арматуры для ростверкаСкачать

Полезные советы

Перед тем как приступить к расчету количества материалов и самого основания, нужно изучить все особенности почвы. Пучинистая почва может подниматься и опускаться на несколько сантиметров в течение года. Если этого не учесть, то со временем фундамент начнет лопаться под нагрузками, а трещины пойдут по всему дому.

Арматура связывается между собой проволокой, что делает ее подвижной и из-за этого застывший бетон, под воздействием деформаций почв, также будет подвижен, что позволит сохранить его структуру и гарантирует отсутствие трещин.

Видео:🔴АРМИРУЕМ ФУНДАМЕНТ🔴 Технология и материалы применяемые при армировании монолитной плиты. Инстукция.Скачать

Расчет

Разберем, как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250) на подготовку класса B7,5. Толщину плиты возьмем 25 см.

1. Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
2. Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
3. Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 – 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
4. Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
5. Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
6. Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³;
7. Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²;
8. Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для более тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса, толщину необходимо брать 25-30 см. Для легких сооружений, например, гаражей и беседок, достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Армирование фундамента толщиной в 10-15 см производится в один слой, толщиной 20-30 см — в два слоя (объемное).
