Излучаемая с единицы площади энергия
Излучаемая с единицы площади энергия
Характеристики теплового излучения. Интегральная лучеиспускательная способность тела (энергетическая светимость) — это энергия, излучаемая в единицу времени с единицы площади поверхности тела
📹 Видео

Видео:Основы лучистого теплообменаСкачать

Излучаемая с единицы площади энергия

§ 4 Энергетическая светимость. Закон Стефана-Больцмана.

Закон смещения Вина

R _Э (интегральная энергетическая светимость) — энергетическая светимость определяет количество энергии, излучаемой с единичной поверхности за единицу времени во всем интервале частот от 0 до ∞ при данной температуре Т.

— связь энергетической светимости и лучеиспускательной способности

[ R _Э ] =Дж/(м 2 ·с) = Вт/м 2

Закон Й. Стефана (австрийский ученый) и Л. Больцмана (немецкий ученый)

σ = 5.67·10 -8 Вт/(м 2 · К 4 ) — постоянная Стефана-Больцмана.

Энергетическая светимость абсолютно черного тела пропорциональна четвертой степени термодинамической температуры.

Закон Стефана-Больцмана, определяя зависимость R _Э от температуры, не даёт ответа относительно спектрального состава излучения абсолютно черного тела. Из экспериментальных кривых зависимости r _λ _,Т от λ при различных Т следует, что распределение энергии в спектре абсолютно черного тела является неравномерным. Все кривые имеют максимум, который с увеличением Т смещается в сторону коротких длин волн. Площадь, ограниченная кривой зависимости r _λ _,Т от λ, равна R _Э (это следует из геометрического смысла интеграла) и пропорциональна Т 4 .

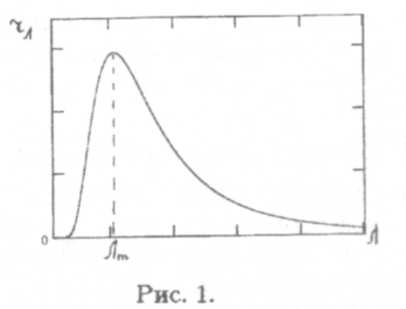

Закон смещения Вина (1864 — 1928): Длина, волны (λ_max), на которую приходится максимум лучеиспускательной способности а.ч.т. при данной температуре, обратно пропорциональна температуре Т.

b = 2,9· 10 -3 м·К — постоянная Вина.

Смещение Вина происходит потому, что с ростом температуры максимум излучательной способности смещается в сторону коротких длин волн.

§ 5 Формула Рэлея-Джинса, формула Вина и ультрафиолетовая катастрофа

Закон Стефана-Больцмана позволяет определять энергетическую светимость R _Э а.ч.т. по его температуре. Закон смещения Вина связывает температуру тела с длиной волны, на которую приходятся максимальная лучеиспускательная способность. Но ни тот, ни другой закон не решают основной задачи о том, как велика лучеиспускательная, способность, приходящаяся на каждую λ в спектре а.ч.т. при температуре Т. Для этого надо установить функциональную зависимость r _λ _,Т от λ и Т.

Основываясь на представлении о непрерывном характере испускания электромагнитных волн в законе равномерного распределения энергий по степеням свободы, были получены две формулы для лучеиспускательной способности а.ч.т.:

k = 1,38·10 -23 Дж/K — постоянная Больцмана.

Опытная проверка показала, что для данной температуры формула Вина верна для коротких волн и даёт резкие расхождения с опытом в области длинных волн. Формула Рэлея-Джинса оказалась верна для длинных волн и не применима для коротких.

Исследование теплового излучения с помощью формулы Рэлея-Джинса показало, что в рамках классической физики нельзя решить вопрос о функции, характеризующей излучательную способность а.ч.т. Эта неудачная попытка объяснения законов излучения а.ч.т. с помощью аппарата классической физики получила название “ультрафиолетовой катастрофы”.

Если попытаться вычислить R _Э с помощью формулы Рэлея-Джинса, то

§6 Квантовая гипотеза и формула Планка.

В 1900 году М. Планк (немецкий ученый) выдвинул гипотезу, согласно которой испускание и поглощение энергии происходит не непрерывно, а определенными малыми порциями — квантами, причем энергия кванта пропорциональна частоте колебаний (формула Планка):

h = 6,625·10 -34 Дж·с — постоянная Планка или

где

Так как излучение происходит порциями, то энергия осциллятора (колеблющегося атома, электрона) Е принимает лишь значения кратные целому числу элементарных порций энергии, то есть только дискретные значения

Впервые влияние света на ход электрических процессов было изучено Герцем в 1887 году. Он проводил опыты с электрическим разрядником и обнаружил, что при облучении ультрафиолетовым излучением разряд происходит при значительно меньшем напряжении.

В 1889-1895 гг. А.Г. Столетов изучал воздействие света на металлы, используя следующую схему. Два электрода: катод К из исследуемого металла и анод А (в схеме Столетова – металлическая сетка, пропускающая свет) в вакуумной трубке подключены к батарее так, что с помощью сопротивления R можно изменять значение и знак подаваемого на них напряжения. При облучении цинкового катода в цепи протекал ток, регистрируемый миллиамперметром. Облучая катод светом различных длин волн, Столетов установил следующие основные закономерности:

Наиболее сильное действие оказывает ультрафиолетовое излучение;
Под действием света из катода вырываются отрицательные заряды;
Сила тока, возникающего под действием света, прямо пропорциональна его интенсивности.

Ленард и Томсон в 1898 году измерили удельный заряд (е/ m ), вырываемых частиц, и оказалось, что он равняется удельному заряду электрона, следовательно, из катода вырываются электроны.

Внешним фотоэффектом называется испускание электронов веществом под действием света. Электроны, вылетающие из вещества при внешнем фотоэффекте, называются фотоэлектронами, а образуемый ими ток называется фототоком.

С помощью схемы Столетова была получена следующая зависимость фототока от приложенного напряжения при неизменном световом потоке Ф (то есть была получена ВАХ – вольт- амперная характеристика):

При некотором напряжении U _Н фототок достигает насыщения I _н – все электроны, испускаемые катодом, достигают анода, следовательно, сила тока насыщения I _н определяется количеством электронов, испускаемых катодом в единицу времени под действием света. Число высвобождаемых фотоэлектронов пропорционально числу падающих на поверхность катода квантов света. А количество квантов света определяется световым потоком Ф, падающим на катод. Число фотонов N , падающих за время t на поверхность определяется по формуле:

где W – энергия излучения, получаемая поверхностью за время Δ t ,

— энергия фотона,

Ф_е – световой поток (мощность излучения).

1-й закон внешнего фотоэффекта (закон Столетова):

При фиксированной частоте падающего света фототок насыщения пропорционален падающему световому потоку:

Ф, ν = const

U _з — задерживающее напряжение — напряжение, при котором ни одному электрону не удается долететь до анода. Следовательно, закон сохранения энергии в этом случае можно записать: энергия вылетающих электронов равна задерживающей энергии электрического поля

следовательно, можно найти максимальную скорость вылетающих фотоэлектронов V_max

2- й закон фотоэффекта : максимальная начальная скорость V_max фотоэлектронов не зависит от интенсивности падающего света (от Ф), а определяется только его частотой ν

3- й закон фотоэффекта : для каждого вещества существует «красная граница» фотоэффекта, то есть минимальная частота ν_кp, зависящая от химической природы вещества и состояния его поверхности, при которой ещё возможен внешний фотоэффект.

Второй и третий законы фотоэффекта нельзя объяснить с помощью волновой природы света (или классической электромагнитной теории света). Согласно этой теории вырывание электронов проводимости из металла является результатом их «раскачивания» электромагнитным полем световой волны. При увеличении интенсивности света (Ф) должна увеличиваться энергия, передаваемая электроном металла, следовательно, должна увеличиваться V_max , а это противоречат 2-му закону фотоэффекта.

Так как по волновой теории энергия, передаваемая электромагнитным полем пропорциональна интенсивности света (Ф), то свет любой; частоты, но достаточно большой интенсивности должен был бы вырывать электроны из металла, то есть красной границы фотоэффекта не существовало бы, что противоречит 3-му закону фотоэффекта. Внешний фотоэффект является безынерционным. А волновая теория не может объяснить его безынерционность.

§ 3 Уравнение Эйнштейна для внешнего фотоэффекта.

Работа выхода

В 1905 году А. Эйнштейн объяснил фотоэффект на основании квантовых представлений. Согласно Эйнштейну, свет не только испускается квантами в соответствии с гипотезой Планка, но распространяется в пространстве и поглощается веществом отдельными порциями — квантами с энергией E₀ = hv. Кванты электромагнитного излучения называются фотонами.

Уравнение Эйнштейна (закон сохранения энергии для внешнего фотоэффекта):

Энергия падающего фотона hv расходуется на вырывание электрона из металла, то есть на работу выхода А_вых, и на сообщение вылетевшему фотоэлектрону кинетической энергии .

Наименьшая энергия, которую необходимо сообщить электрону для того, чтобы удалить его из твердого тела в вакуум называется работой выхода.

Так как энергия Ферм к Е _F зависит от температуры и Е _F , также изменяется при изменении температуры, то, следовательно, А_вых зависит от температуры.

Кроме того, работа выхода очень чувствительна к чистоте поверхности. Нанеся на поверхность пленку (Са, S г , Ва) на W А_вых уменьшается с 4,5 эВ для чистого W до 1,5 ÷ 2 эВ для примесного W .

Уравнение Эйнштейна позволяет объяснить в c е три закона внешнего фотоэффекта,

1-й закон: каждый квант поглощается только одним электроном. Поэтому число вырванных фотоэлектронов должно быть пропорционально интенсивности (Ф) света

ν и т.к. А_вых не зависит от Ф, то и V_max не зависит от Ф

3-й закон: При уменьшении ν уменьшается V_max и при ν = ν₀ V_max = 0, следовательно, hν ₀ = А_вых, следовательно, т.е. существует минимальная частота, начиная с которой возможен внешний фотоэффект.

Видео:Единицы измерения энергии. Расскажем всё о единицах измерения⚡ Видеоурок 📽 о единицах измерения 🔋Скачать

Излучаемая с единицы площади энергия

Законы теплового излучения. Лучистое тепло.

Может, для кого-то это будет новостью, но передача температуры происходит не только теплопроводностью через прикосновение одного тела к другому. Каждое тело (Твердое, жидкое и газообразное) испускает тепловые лучи определенной волны. Эти лучи, уходя от одного тела, поглощаются другим телом, и принимают тепло на себя. И я попытаюсь Вам объяснить, как это происходит, и сколько тепла мы теряем этим излучением у себя дома на отопление. (Я думаю, многим будет интересно увидеть эти цифры). В конце статьи решим задачку из реального примера.

Я не однократно в этом убеждался, что сидя у костра (обычно большого) мое лицо обжигали эти лучи. И если я закрывал костер своими ладонями и при этом руки были вытянуты, то получалось, что мое лицо переставало обжигать. Не трудно догадаться, что эти лучи прямые как световые. Меня обжигает не воздух, циркулирующий вокруг костра, и даже не теплопроводность воздуха, а именно прямые не видимые тепловые лучи, идущие от костра.

В космосе между планетами обычно вакуум и поэтому передача температур осуществляется исключительно тепловыми лучами (Все лучи — это электромагнитные волны).

Тепловое излучение имеет природу такую, как световые и электромагнитные лучи (волны). Просто, эти волны (лучи) имеют разную длину волны.

Например, длины волн в диапазоне 0,76 – 50 мкм, называется инфракрасными. Все тела, имеющие комнатную температуру + 20 °С, излучают в основном инфракрасные волны с длинами волн, близкими к 10 мкм.

Всякое тело, если только температура его отлична от абсолютного нуля (-273,15 °С), способно посылать в окружающее пространство излучение. Поэтому любое тело излучает на окружающие его тела лучи и в свою очередь находится под воздействием излучения этих тел.

Тепловое излучение может поглощаться или проходить в сквозь тело, а также может просто отражаться от тела. Отражение тепловых лучей подобно тому, как если бы световой луч отражался от зеркала. Поглощение теплового излучения подобно тому, как черная крыша сильно нагревается от солнечных лучей. А проникновение или прохождение лучей подобно тому, как лучи проходят в сквозь стекло или воздух. Наиболее распространенным в природе видом электромагнитного излучения является тепловое излучение.

Очень близко по своим свойствам к черному телу относится так называемое реликтовое излучение, или космический микроволновой фон — заполняющее Вселенную излучение с температурой около 3 К.

Вообще в науке теплотехнике, чтобы объяснить процессы тепловых излучений, удобно использовать понятие черного тела, для того чтобы качественно объяснить процессы тепловых излучений. Только черное тело способно в некотором роде облегчить расчеты.

Как было описано выше любое тело способно:

1. Излучать тепловую энергию.
2. Поглощать тепловую энергию.
3. Отражать тепловую энергию.

Черное тело — это тело, которое полностью поглощает тепловую энергию, то есть оно не отражает лучи и в сквозь нее не проходит тепловое излучение. Но не забываем, что черное тело излучает тепловую энергию.

Какие возникают сложности при расчете, если тело не является черным телом?

Тело, которое не является черным телом, имеет такие факторы:

1. Поглощает, какую-то часть теплового излучения, а другая часть проходит в сквозь тело.
2. Отражает, какую-то часть теплового излучения.

Эти два фактора усложняют расчет на столько, что «мама не горюй». Очень сложно так считать. А ученые по этому поводу толком не объяснили, как рассчитать серое тело. Кстати серое тело — это и есть тело, которое не является черным телом.

Тепловое излучение имеет разные частоты (разные волны), и каждое отдельное тело может иметь разную волну излучения. К тому же при изменении температуры, эта длина волны может меняться, может меняться и ее интенсивность (сила излучения).

Рассмотрим изображение, которое подтверждает сложность вычисления излучательности.

На рисунке изображены два шарика, которые в себе имеют частички этого шарика. Красные стрелки это лучи испускаемые частичками.

Рассмотрим черное тело.

Внутри черного тела глубоко внутри расположены некоторые частички, которые обозначены оранжевым цветом. Они испускают лучи, которые поглощают рядом находящиеся другие частички, которые обозначены желтым цветом. Лучи оранжевых частичек черного тела не способны пройти в сквозь другие частички. И поэтому только наружные частички этого шарика испускают лучи по всей площади шарика. Поэтому расчет черного тела легко считается. Также принято считать, что черное тело испускает весь спектр волн. То есть испускает все имеющиеся волны различных длин. Серое тело может испускать часть спектра волн, только определенной длины волн.

Рассмотрим серое тело.

Внутри серого тела, имеющиеся внутри частички излучают какую то часть лучей, которые проходят в сквозь другие частички. И только поэтому расчет усложняется многократно.

Тепловое излучение — это электромагнитное излучение, возникающее вследствие преобразования энергии теплового движения частиц тела в энергию излучения. Именно тепловой характер возбуждения элементарных излучателей (атомов, молекул и т.п.) противопоставляет тепловое излучение всем другим видам свечения и обуславливает его специфическое свойство зависеть лишь от температуры и оптических характеристик излучающего тела.

Опыт показывает, что тепловое излучение наблюдается у всех тел при любой температуре, отличной от 0 К. Конечно, интенсивность и характер излучения зависят от температуры излучающего тела. Например, все тела, имеющие комнатную температуру + 20 °С, излучают в основном инфракрасные волны с длинами волн, близкими к 10 мкм, а Солнце излучает энергию, максимум которой приходится на 0,5 мкм, что соответствует видимому диапазону. При Т → 0 К тела практически не излучают.

Тепловое излучение ведет к уменьшению внутренней энергии тела и, следовательно, к снижению температуры тела, к охлаждению. Нагретое тело за счет теплового излучения отдает внутреннюю энергию и охлаждается до температуры окружающих тел. В свою очередь, поглощая излучение, могут нагреваться холодные тела. Такие процессы, которые могут происходить и в вакууме, называют радиационным теплообменом.

Абсолютно черное тело — физическая абстракция, применяемая в термодинамике, тело, поглощающее все падающее на него электромагнитное излучение во всех диапазонах и ничего не отражающее. Несмотря на название, абсолютно черное тело само может испускать электромагнитное излучение любой частоты и визуально иметь цвет. Спектр излучения абсолютно черного тела определяется только его температурой.

(Температурный интервал в Кельвинах и их Цвет)

до 1000 Красный

5500—7000 Чисто белый

Наиболее черные реальные вещества, например, сажа, поглощают до 99 % падающего излучения (т. е. имеют альбедо, равное 0,01) в видимом диапазоне длин волн, однако инфракрасное излучение поглощается ими значительно хуже. Глубокий черный цвет некоторых материалов (древесного угля, черного бархата) и зрачка человеческого глаза объясняется тем же механизмом. Среди тел Солнечной системы свойствами абсолютно черного тела в наибольшей степени обладает Солнце. По определению Солнце практически не отражает никакого излучения. Термин был введен Густавом Кирхгофом в 1862.

По спектральной классификации Солнце относится к типу G2V («жёлтый карлик»). Температура поверхности Солнца достигает 6000 K, поэтому Солнце светит почти белым светом, но из-за поглощения части спектра атмосферой Земли у поверхности нашей планеты этот свет приобретает жёлтый оттенок.

Абсолютно чёрное тела — 100% поглощает и при этом нагревается, так и наоборот! нагретое тело — 100% излучает это означает, что есть строгая закономерность (формула излучения абсолютно чёрного тела) между температурой Солнца — и его спектром — так как и спектр и температуру уже определили — да, у Солнца нет отклонений от этих параметров!

В астрономии есть такая диаграмма — «Спектр-Светимость», так вот наше Солнце принадлежит «главной последовательности» звезд, к которой принадлежат и большинство других звезд, то есть почти все звезды «абсолютно чёрные тела», как это не странно. Исключения — белые карлики, красные гиганты и Новые, Сверх-Новые.

Это кто-то физику в школе недоучил.

Абсолютно чёрное тело поглощает ВСЁ излучение и излучает больше всех остальных тел (чем больше тело поглощает, тем сильнее оно нагревается; чем больше оно нагревается, тем больше оно излучает).

Пусть у нас есть две поверхности — серая (с коэффициентом черноты 0,5) и абсолютно чёрная (коэффициент 1).

Коэффициент черноты — это коэффициент поглощения.

Теперь на эти поверхности направив одинаковый поток фотонов, допустим, 100 штук.

Серая поверхность поглотит 50 из них, чёрная — все 100.

Какая поверхность, испускает больше света — в которой «сидит» 50 фотонов или 100?

Излучение абсолютно чёрного тела впервые правильно рассчитал Планк.

Излучение Солнца примерно подчиняется формуле Планка.

И так начнем изучать теорию.

Под излучением (радиацией) понимают испускание и распространение электромагнитных волн любого вида. В зависимости от длины волны различают: Ренгеновские, ультрафиолетовые, инфракрасные, световое (видимое) излучение и радиоволны.

Рентгеновское излучение — электромагнитные волны, энергия фотонов которых лежит на шкале электромагнитных волн между ультрафиолетовым излучением и гамма-излучением, что соответствует длинам волн от 10−2 до 103 Ангстрем. 10 Ангстрем = 1 нм. (0,001-100 нм)

Ультрафиолетовое излучение (ультрафиолет, УФ, UV) — электромагнитное излучение, занимающее диапазон между фиолетовой границей видимого излучения и рентгеновским излучением (10 — 380 нм).

Инфракрасное излучение — электромагнитное излучение, занимающее спектральную область между красным концом видимого света (с длиной волны λ = 0,74 мкм) и микроволновым излучением (λ

Сейчас весь диапазон инфракрасного излучения делят на три составляющих:

Коротковолновая область: λ = 0,74—2,5 мкм;

Средневолновая область: λ = 2,5—50 мкм;

Длинноволновая область: λ = 50—2000 мкм;

Видимое излучение — электромагнитные волны, воспринимаемые человеческим глазом. Чувствительность человеческого глаза к электромагнитному излучению зависит от длины волны (частоты) излучения, при этом максимум чувствительности приходится на 555 нм (540 терагерц), в зелёной части спектра. Поскольку при удалении от точки максимума чувствительность спадает до нуля постепенно, указать точные границы спектрального диапазона видимого излучения невозможно. Обычно в качестве коротковолновой границы принимают участок 380—400 нм (750—790 ТГц), а в качестве длинноволновой — 760—780 нм (385—395 ТГц). Электромагнитное излучение с такими длинами волн также называется видимым светом, или просто светом (в узком смысле этого слова).

Радиоизлучение (радиоволны, радиочастоты) — электромагнитное излучение с длинами волн 5•10−5—1010 метров и частотами, соответственно, от 6•1012 Гц и до нескольких Гц. Радиоволны используются при передаче данных в радиосетях.

Тепловое излучение представляет собой процесс распространения в пространстве внутренней энергии излучающего тела путем электромагнитных волн. Возбудителями этих волн являются материальные частицы, входящие в состав вещества. Для распространения электромагнитных волн не требуется материальной среды, в вакууме они распространяются со скоростью света и характеризуются длиной волны λ или частотой колебаний ν. При температуре до 1500 °С основная часть энергии соответствует инфракрасному и частично световому излучению (λ=0,7÷50 мкм).

Следует отметить, что энергия излучения испускается не непрерывно, а в виде определенных порций — квантов. Носителями этих порций энергии являются элементарные частицы излучения — фотоны, обладающие энергией, количеством движений и электромагнитной массой. При попадании на другие тела энергия излучения частично поглощается ими, частично отражается и частично проходит сквозь тело. Процесс превращения энергии излучения во внутреннюю энергию поглощающего тела называется поглощением. Большинство твердых и жидких тел излучают энергию всех длин волн в интервале от 0 до ∞, то есть имеют сплошной спектр излучения. Газы испускают энергию только в определенных интервалах длин волн (селективный спектр излучения). Твердые тела излучают и поглощают энергию поверхностью, а газы — объемом.

Излучаемая в единицу времени энергия в узком интервале изменения длин волн (от λ до λ+dλ) называется потоком монохроматического излучения Qλ. Поток излучения, соответствующий всему спектру в пределах от 0 до ∞, называется интегральным, или полным, лучистым потоком Q(Вт). Интегральный лучистый поток, излучаемый с единицы поверхности тела по всем направлениям полусферического пространства, называется плотностью интегрального излучения (Вт/м 2 ).

Чтобы понять эту формулу рассмотрим изображение.

Я не случайно изобразил два варианта тела. Формула справедлива только для тела квадратной формы. Так как излучающая площадь должна быть плоской. При условии, что излучает только поверхность тела. Внутренние частицы не излучают.

S — площадь тела (м 2 )
Q — энергия (Вт), излучаемая лучами со всей площади.

Зная плотность излучения материала, можно рассчитать, сколько энергии уходит на излучение:

Необходимо понимать, что лучи исходящие от плоскости имеют разную интенсивность излучения по отношению к нормали плоскости.

Закон Ламберта. Излучаемая телом лучистая энергия распространяется в пространстве по различным направлениям с различной интенсивностью. Закон, устанавливающий зависимость интенсивности излучения от направления, называется законом Ламберта.

Закон Ламберта устанавливает, что количество лучистой энергии, излучаемое элементом поверхности в направлении другого элемента, пропорционально произведению количества энергии, излучаемой по нормали, на величину пространственного угла, составленного направлением излучения с нормалью

Интенсивность каждого лучика можно найти с помощью тригонометрической функции:

То есть [sin Y] — это своего рода коэффициент угла и он строго подчиняется тригонометрии угла. Коэффициент работает только для черного тела. Так как рядом находящиеся частички будут поглощать боковые лучи. Для серого тела, необходимо учитывать количество проходящих в сквозь частички лучей. Отражение лучей, тоже необходимо учитывать.

Следовательно, наибольшее количество лучистой энергии излучается в перпендикулярном направлении к поверхности излучения. Закон Ламберта полностью справедлив для абсолютно черного тела и для тел, обладающих диффузным излучением при температуре 0 — 60°С. Для полированных поверхностей закон Ламберта неприменим. Для них лучеиспускание при угле будет большим, чем в направлении, нормальном к поверхности.

Немного об определениях. Определения пригодятся, чтобы правильно выражаться.

Отметим, что большинство твердых и жидких тел имеет сплошной (непрерывный) спектр излучения. Это значит, что они обладают способностью излучать лучи всех длин волн.

Лучистым потоком (или потоком излучения) называют отношение лучистой энергии ко времени излучения, Вт:

где Q— энергия излучения, Дж; т — время, с.

Если лучистый поток, излучаемый произвольной поверхностью во всех направлениях (т.е. в пределах полусферы произвольного радиуса) осуществляется в узком интервале длин волн от λ до λ+Δλ, то его называют потоком монохроматического излучения

Суммарное излучение с поверхности тела по всем длинам волн спектра называется интегральным или полным потоком излучения Ф

Интегральный поток, испускаемый с единицы поверхности, носит название поверхностной плотности потока интегрального излучения или излучательности, Вт/м 2 ,

Формулу можно применять и при монохроматическом излучении. Если на поверхность тела падает тепловое монохроматическое излучение, то в общем случае часть, равная В_λ этого излучения, поглотится телом, т.е. превратится в другую форму энергии в результате взаимодействия с веществом, часть F_λ будет отражена, и часть D_λ пройдет сквозь тело. Если принять, что падающее на тело излучение равно единице, то

где В_λ, F_λ, D_λ — коэффициенты соответственно поглощения, отражения

и пропускания тела.

Когда в пределах спектра величины В, F, D остаются постоянными, т.е. не зависят от длины волны, то надобность в индексах отпадает. В этом случае

Если В= 1 (F = D = 0), то тело, полностью поглощающее все падающее на него излучение независимо от длины волны, направления падения и состояния поляризации излучения, называется черным телом или полным излучателем.

Если F=1 (В=D=0), то падающее на тело излучение полностью отражается. В том случае, когда поверхность тела шероховатая, то лучи отражаются рассеянно (диффузное отражение), и тело называют белым, а когда поверхность тела гладкая и отражение следует законам геометрической оптики, то тело (поверхность) называют зеркальным. В том случае, когда D = 1 (В=F=0), тело проницаемо для тепловых лучей (диатермично).

Твердые тела и жидкости для тепловых лучей практически непрозрачны (D = 0), т.е. атермичны. Для таких тел

Абсолютно черных, так же как и прозрачных или белых тел, в природе нет. Такие тела должны рассматриваться как научные абстракции. Но все же некоторые реальные тела могут достаточно близко подходить по своим свойствам к таким идеализированным телам.

Надо отметить, что некоторые тела обладают по отношению к лучам определенной длины волны одними свойствами, а к лучам другой длины — иными. Например, тело может быть прозрачным для инфракрасных лучей и непрозрачным для видимых (световых) лучей. Поверхность тела может быть гладкой по отношению к лучам одной длины волны и шероховатой — для лучей другой длины волны.

Газы, в особенности находящиеся под небольшим давлением, в противоположность твердым и жидким телам излучают линейчатый спектр. Таким образом, газы поглощают и излучают лучи лишь определенной длины волны, других же лучей они не могут ни излучать, ни поглощать. В этом случае говорят о селективном (выборочном) поглощении и излучении.

В теории теплового излучения важную роль играет величина, называемая спектральной плотностью потока излучения, или спектральной излучательностью, представляющей собой отношение плотности лучистого потока, испускаемого в бесконечно малом интервале длин волн от λ до λ+Δλ, к размеру этого интервала длин волн Δλ, Вт/м 2 ,

где E — поверхностная плотность лучистого потока, Вт/м 2 .

Почему нет такого справочника по материалам? Потому что теплопотери тепловым излучением очень маленькие, и я думаю вряд ли превышают 10% в наших бытовых условиях. Поэтому в расчет теплопотерь их не закладывают. Вот когда мы будем часто летать в космос, тогда и появятся все расчеты. Вернее в нашей космонавтике накопились данные по материалам, но в свободной доступности их пока нет.

Закон поглощения лучистой энергии

Если на какое-либо тело толщиной l, падает лучистый поток (смотри рисунок), то в общем случае при прохождении сквозь тело он уменьшается. Принимают, что относительное изменение лучистого потока на пути Δl прямо пропорционально пути потока:

Коэффициент пропорциональности b называется показателем погло-щения, зависящим в общем случае от физических свойств тела и длины волны.

Интегрируя в пределах от l до 0 и принимая b постоянным, получаем

Установим связь между спектральным коэффициентом поглощения тела В_λ и спектральным показателем поглощения вещества b_λ.

Из определения спектрального коэффициента поглощения В_λ имеем

После подстановки в это уравнение значения получим соотношение между спектральным коэффициентом поглощения В_λ и спектральным показателем поглощения B_λ.

Коэффициент поглощения В_λ равен нулю при l₁= 0 и b_λ = 0. При большом значении bλ достаточно весьма малого значения l, но все же не равного нулю, чтобы значение В_λ было как угодно близко к единице. В этом случае можно говорить, что поглощение происходит в тонком поверхностном слое вещества. Только в этом понимании возможно говорить о поверхностном поглощении. Для большинства твердых тел благодаря большому значению показателя поглощения b_λ имеет место в ука-занном смысле «поверхностное поглощение», в связи с чем на коэффициент поглощения большое влияние оказывает состояние его поверхности.

Тела, хотя и с малым значением показателя поглощения, как, например, газы, могут при их достаточной толщине обладать большим коэффициентом поглощения, т.е. делаются непрозрачными для лучей данной длины волны.

Если b_λ=0 для интервала Δλ, а для остальных длин волн b_λ не равно нулю, то тело будет поглощать падающее излучение только определен-ных длин волн. В этом случае, как было указано выше, говорят о селективном (выборочном) коэффициенте поглощения.

Подчеркнем принципиальную разницу между показателем поглоще-ния вещества b_λ и коэффициентом поглощения В_λ тела. Первый характе-ризует физические свойства вещества по отношению к лучам определенной длины волны. Значение В_λ зависит не только от физических свойств вещества, из которого состоит тело, но и от формы, размеров и состояния поверхности тела.

Законы излучения лучистой энергии

Макс Планк теоретически на основе электромагнитной теории установил закон (носящий название закона Планка), выражающий зависимость спектральной излучательности черного тела Е_0λ от длины волны λ и температуры Т.

где E_0λ(λ,T) — излучательность черного тела, Вт/м 2 ; T — термодинамическая температура, K; C₁ и C₂ — постоянные; С₁=2πhc 2 =(3,74150±0,0003)•10-16 Вт•м 2 ; С₂=hc/k=(1,438790±0,00019)•10 -2 ; м•K (здесь h=(6,626176±0,000036)•10 -34 Дж•с — постоянная Планка; с=(299792458±1,2) м/с — скорость распространения электромагнитных волн в свободном пространстве: k — постоянная Больцмана.)

Из закона Планка следует, что спектральная излучательность может равняться нулю [E_0λ(λ,Т)=0] при термодинамической температуре, равной нулю (Т=0), либо при длине волны λ = 0 и λ→∞ (при Т≠0).

Следовательно, черное тело излучает при любой температуре больше 0 К. (Т > 0) лучи всех длин волн, т.е. имеет сплошной (непрерывный) спектр излучения.

Из выше указанной формулы можно получить расчетное выражение для излучательности черного тела:

Интегрируя в пределах изменения λ от 0 до ∞ получаем

В результате разложения подынтегрального выражения в ряд и его интегрирования получают расчетное выражение для излучательности черного тела, называемое законом Стефана—Больцмана:

где Е₀ — излучательность черного тела, Вт/м 2 ;

σ — постоянная Стефана Больцмана, Вт/(м 2 •К 4 );

σ = (5,67032 ± 0,00071)•10 -8 ;

Т- термодинамическая температура, К.

Формулу часто записывают в более удобной для расчета форме:

где E₀ — коэффициент излучения черного тела; С₀ = 5,67 Вт/(м 2 •К 4 ).

Закон Стефана—Больцмана формулируют так: излучательность чер-ного тела прямо пропорциональна его термодинамической температуре в четвертой степени.

Спектральное распределение излучения черного тела при различных температурах

λ — длина волны от 0 до 10 мкм (0-10000 нм)

E_0λ — следует понимать так: Как если бы в объеме (м 3 ) черного тела находиться определенное количество энергии (Вт). Это не означает, что оно излучает такую энергию только наружными частичками. Просто если собрать все частички черного тела в объеме и измерить каждой частички излучаетельность во всех направлениях и сложить их все, то мы получим полную энергию на объеме, которая и указана на графике.

Как видно из расположения изотерм, каждая из них имеет максимум, причем, чем больше термодинамическая температура, тем больше значение E0λ, отвечающее максимуму, а сама точка максимума перемещается в область более коротких волн. Перемещение максимальной спектральной излучательности E0λmax в область более коротких волн известно под названием

закона смещения Вина, по которому

T•λ_max = 2,88•10 -3 м•К = const и λ_max = 2,88•10 -3 /Т,

где λ_max — длина волны, соответствующая максимальному значению спектральной излучаетльности E_0λmax.

Так, например, при Т = 6000 К (примерная температура поверхности Солнца) максимум Е_0λ располагается в области видимого излучения, на которую падает около 50% излучательности Солнца.

Элементарная площадка под изотермой, заштрихованная на графике равна Е_0λ Δλ. Ясно, что сумма этих площадок, т.е. интеграл представляет собой излучательность черного тела E₀. Следовательно, площадь между изотермой и осью абсцисс изображает в условном масштабе диаграммы излучательность черного тела. При небольших значениях термодинамической температуры изотермы проходят в непосредственной близости к оси абсцисс, и указанная площадь становится столь малой, что практически ее можно считать равной нулю.

Большую роль в технике играют понятия о так называемых серых телах и сером излучении. Серым называется неселективный тепловой излучатель, способный излучать сплошной спектр, со спектральной излучательностыо E_λ для волн всех длин и при всех температурах, составляющей неизменную долю от спектральной излучательности черного тела Е_0λ т.е.

Постоянная ε называется коэффициентом черноты теплового излучателя. Для серых тел коэффициент черноты ε E — Излучательность, Вт;
B — Коэффициент поглощения;
F — Коэффициент отражения;
D — Коэффициент пропускания;
T — Температура К.

Можно положить, что все лучи, посылаемые одним телом, полностью попадают на другое. Примем, что коэффициенты пропускания этих тел D₁ = D₂ = 0 и между поверхностями двух плоскостей находится теплопрозрачная (диатермическая) среда. Обозначим через E₁, B₁, F₁, T₁, и E₂, B₂, F₂, T₂ соответственно излучательности, коэффициенты поглощения, отражения и температуры пов ерхностей первого и второго тел.

Поток лучистой энергии от поверхности 1 к поверхности 2 равен произведению излучательности поверхности 1 на ее площадь А, т.е. Е₁•А, из которого часть Е₁•В₂•А поглощается поверхностью 2, а часть Е₁•F₂•А отражается обратно на поверхность 1. Из этого отраженного потока Е₁•F₂•А поверхность 1 поглощает E₁•F₂•B₁•A и отражает E₁•F₁•F₂•A. ИЗ отраженного потока энергии E₁•F₁•F₂•A поверхность 2 вновь поглотит E₁•F₁•F₂•B₂•A и отразит E₁•F₁•F₂•A и т.д.

Аналогично происходит передача лучистой энергии потоком Е₂ от поверхности 2 к поверхности 1. В итоге поток лучистой энергии, поглощенный поверхностью 2 (или отданный поверхностью 1),

Поток лучистой энергии, поглощенной поверхностью 1 (или отданной поверхностью 2),

В окончательном итоге поток лучистой энергии, переданной поверхностью 1 к поверхности 2, будет равен разности лучистых потоков Ф_1→2 и Ф_2→1 т.е.

Полученное выражение справедливо при всех значениях температур Т₁ и Т₂ и, в частности, при Т₁ = Т₂. В последнем случае рассматриваемая система находится в динамическом тепловом равновесии, и на основании второго начала термодинамики необходимо положить Ф_1→2 = Ф_2→1 откуда следует

Далее положим, что поверхность 2 является черной. Тогда Е₂= Е₀ и В₂ = В₀=1. Принимая для простоты Е₁=E и В₁ = В, получаем

Полученное равенство носит название закона Кирхгофа: отношение излучательности тела к его коэффициенту поглощения для всех серых тел, находящихся при одной и той же температуре, одинаково и равно излучательности черного тела при той же температуре.

Если какое-либо тело имеет малый коэффициент поглощения, как например, хорошо полированный металл, то это тело имеет и малую излучательность. На этом основании для уменьшения потерь теплоты излучением во внешнюю среду теплоотдающие поверхности покрывают листами полированного металла для тепловой изоляции.

При выводе закона Кирхгофа рассматривалось серое излучение. Вывод останется справедливым и в том случае, если тепловое излучение обоих тел рассматривается только в некоторой части спектра, но однако имеет одинаковый характер, т.е. оба тела испускают лучи, длины волн которых лежат в одной и той же произвольной спектральной области. В предельном случае приходим к случаю монохроматического излучения. Тогда

т.е. для монохроматического излучения закон Кирхгофа должен быть сформулирован так: отношение спектральной излучательности какого-либо тела при определенной длине волны к его коэффициенту поглощения при той же длине волны одинаково для всех тел, находящихся при одинаковых температурах, и равно спектральной излучательности черного тела при той же длине волны и той же температуре.

Заключаем, что для серого тела В = ε, т.е. понятия «коэффициент поглощения» В и «коэффициент черноты» ε для серого тела совпадают. По определению коэффициент черноты не зависит ни от температуры, ни от длины волны, а следовательно, и коэффи-циент поглощения серого тела также не зависит ни от длины волны, ни от температуры.

Излучение газов существенно отличается от излучения твердых тел. Поглощение и излучение газов — селективное (выборочное). Газы поглощают и излучают лучистую энергию только в определенных, довольно узких интервалах Δλ длин волн — так называемых полосах. В остальной части спектра газы не излучают и не поглощают лучистой энергии.

Двухатомные газы обладают ничтожно малой способностью поглощать лучистую энергию, а следовательно, и малой способностью ее излучать. Поэтому эти газы обычно считают диатермичными. В отличие от двухатомных газов многоатомные, в том числе и трехатомные газы, обладают значительной способностью излучать и поглощать лучистую энергию. Из трехатомных газов в области теплотехнических расчетов наибольший практический интерес представляют углекислый газ (CO₂) и водяной пар (H₂O), имеющие по три полосы излучения.

В отличие от твердых тел показатель поглощения для газов (конечно, в области полос поглощения) мал. Поэтому для газообразных тел уже нельзя говорить о «поверхностном» поглощении, так как поглощение лучистой энергии происходит в конечном объеме газа. В этом смысле поглощение и излучение газов называются объемными. Кроме того, показатель поглощения b_λ для газов зависит от температуры.

По закону поглощения спектральный коэффициент поглощения тела может быть определен по:

Для газообразных тел эта зависимость несколько усложняется тем, что на коэффициент поглощения газа влияет его давление. Последнее объясняется тем, что поглощение (излучение) протекает тем интенсивнее, чем большее число молекул встретит луч на своем пути, а объемное число молекул (отношение числа молекул к объему) прямо пропорционально давлению (при t = const).

В технических расчетах газового излучения, обычно поглощающие газы (CO₂ и H₂O) входят как компоненты в состав смеси газов. Если давление смеси p, а парциальное давление поглощающего (или излучающего) газа р_i , то в необходимо вместо l подставить величину р_i•1. Величина р_i•1, представляющая собой произведение давления газа на его толщину, носит название эффективной толщины слоя. Таким образом, для газов спектральный коэффициент поглощения

Спектральный коэффициент поглощения газа (в пространстве) зависит от физических свойств газа, формы пространства, его размеров и температуры газа. Тогда в соответствии с законом Кирхгофа спектральная излучательность

Излучательность в пределах одной полосы спектра

Видео:Тепловое излучение. 9 класс.Скачать

Характеристики теплового излучения. Интегральная лучеиспускательная способность тела (энергетическая светимость) — это энергия, излучаемая в единицу времени с единицы площади поверхности тела

Интегральная лучеиспускательная способность тела (энергетическая светимость) — это энергия, излучаемая в единицу времени с единицы площади поверхности тела. Она обозначается буквой R и имеет размерность Вт/м 2 .

Спектральная лучеиспускательная способность тела (спектральная плотность энергетической светимости) r_λ — это энергия, излучаемая в единицу времени с единицы площади поверхности тела в единичном интервале длин волн. Размерность этой величины Вт/м 3 . На рисунке 1 качественно показана зависимость r_λ от λ.

Площадь, заключенная между кривой r_λ и осью ∆, равна энергии теплового излучения, испускаемого телом во всем спектральном интервале длин волн от 0 до . При этом, очевидно, имеет место связь:
