Водосбор и бассейн реки. Морфометрические характеристики бассейна реки

Следует различать водосбор и бассейн реки. Водосбор реки – это часть земной поверхности и толщи почв и грунтов, откуда данная река получает свое питание . поскольку питание рек может быть поверхностным и подземным, различают поверхностный и подземный водосборы, которые могут не совпадать . Бассейн реки- это часть суши, включающая данную речную систему и ограниченная орографическим водоразделом.

Обычно водосбор и бассейн реки совпадают. Однако нередки случаи и их несовпадения. Так, если в пределах речного бассейна, в состав водосбора реки не входит. Такие случаи весьма характерны для засушливых районов с плоским рельефом.

Несовпадение границ бассейна, выделяемых по орографическому водоразделу, и границ водосбора может быть и в тех случаях, когда границы поверхностного и подземного водосборов не совпадают, т.е. когда часть подземного стока либо поступает из-за пределов данного бассейна, либо уходит за его пределы.

Бассейны (водосборы) рек, впадающих в один и тот же приемный водоем (озеро, море, океан), объединяются соответственно в бассейны( водосборы) озер, морей, океанов. Выделяют главный водораздел земного шара, который разделяет бассейны рек, впадающих в Тихий и Индийский океаны, с одной стороны, и бассейны рек, впадающих в Атлантический и Северный Ледовитый океаны — с другой. Кроме того, выделяют бессточные области земного шара, откуда находящиеся там реки не доносят воду до Мирового океана. К таким бессточным областям относятся, например, бассейны Каспийского и Аральского морей, включающие бассейны Волги, Урала, Терека, Куры, Амударьи, Сырдарьи.

Основными морфометрическими характеристиками речного бассейна служат : площадь бассейна F; длина бассейна Lб , обычно определяемая как прямая , соединяющая устье реки и точку на водоразделе, прилегающую к истоку реки; максимальная ширина бассейна Вбmax, которая определяется по прямой, нормальной к длине бассейна в наиболее широкой части; средняя ширина бассейна Вбср, вычисляемая по формуле: Вбср = F/ Lб

Длина водораздельной линии Lвдр.

Важной характеристикой бассейна служит распределение площади бассейна по высотам местности, представленное гипсографической кривой, показывающей, какая часть площади бассейна( в км2 или %) расположена выше любой заданной отметки местности.

С помощью гипсографической кривой можно рассчитать такую важную характеристику, как средняя высота бассейна. Для этого площадь фигуры F^, ограниченной гипсографической кривой и осями координат, делят на площадь бассейна F. Среднюю высоту бассейна можно определить и без гипсографической прямой по формуле: Hср=1/F (знак суммы n по i=1)Hi *fi,

Где Hi – средняя высота любых любых высотных интервалов в пределах бассейна, вычисляемая как среднее из отметок горизонталей(изогипс), ограничивающих эти интервалы; fi – площадь части бассейна между горизонталями; F – полная площадь бассейна; n – число высотных интервалов. Средний уклон поверхности бассейна определяют по формуле: iср =дельта H/F( знак суммы n-1 по i=1 ) *Li, где Li –длины горизонталей; дельта H – разность отметок смежных горизонталей( сечение рельефа); F – полная площадь бассейна; n – число высотных интервалов.

22. Река и речная сеть. Долина и русло реки. Совокупность водотоков (рек, ручьев, временных водотоков, ка­налов), водоемов (озер, водохранилищ) и особых водных объектов (болот, ледников) в пределах речного бассейна составляет гидрогра­фическую сеть бассейна. Совокупность естественных и искусствен­ных водотоков называют русловой сетью. Частью гидрографической (и русловой) сети является речная сеть. Речную систему составляют главная река, впадающая в при­емный водоем (океан, море, бессточное озеро), и все впадающие в нее притоки различного порядка. В качестве главной реки в разных случаях считают либо наиболее длинную реку в бассейне (Волга длиннее более полноводного притока Камы), либо наиболее много­водную реку (Миссисипи при слиянии с более длинной Миссури).

Длина реки L — это расстояние вдоль русла между истоком и устьем реки..Длины рек обычно определяют по крупномасштаб­ным картам или аэрофотоснимкам (расстояния измеряют по гео­метрической оси русла или фарватеру).

Исток — это место начала реки (выход из озера, болота, ледни­ка, родника и т. д.). Если река начинается в гористой местности там, где подземные воды выходят из-под скопления обломочного материала (осыпи), то это место и считают истоком. Откуда бы река ни вытекала, ее исток не может находиться на самом орогра­фическом водоразделе. Устье реки —это место впадения реки в море, озеро, другую реку. Иногда река заканчивается там, где прекращается речной сток из-за потерь на испарение и инфильтрацию или в результате полного разбора воды на орошение. Такое место иногда называют слепым устьем. Отношение длины участка реки Li, к длине прямой li, соединя­ющей концы этого участка, называется коэффициентом извилисто­сти реки на данном участке: Kизвi=Li/li .

Коэффициент извилистости на отдельных участках рек изменя­ется от 1 до 2—3, а иногда и больше. Поскольку на отдельных участках извилистость реки разная, общий коэффициент извилистости реки определяют по формуле

Σизв.общ.=ΣLi/ Σli=L/ Σli

Сумма длин всех рек в пределах бассейна или какой-либо терри­тории дает протяженность речной сети ΣLi,. Отношение протяжен­ности речной сети к площади бассейна характеризует густоту реч­ной сети бассейна или территории:

имеющую размерность км/км 2 . Здесь f— площадь рассматриваемой территории. Густота речной сети в пределах равнинных территорий Евро­пейской части России в целом уменьшается с севера на юг. Речная сеть по характеру рисунка может быть древовидной (или центрической), прямоугольной, центростремительной и др.

Речная сеть — это сложный результат тектонических и эрозион­но-аккумулятивных процессов, движения ледников, крупномасштаб­ных колебаний уровня океана и морей и т. д.

Долина и русло реки. Речные долины по происхождению могут быть тектоническими, ледниковыми и эрозионными.

По форме поперечного профиля речные долины подразделяют на теснины, ущелья, каньоны, V-образные, трапецеидальные, ящикообраз­ные, корытообразные и др. В поперечном профиле долины (рис. 6.3, а)

характеристика водосборной площади этоРис. 6.3. Поперечный профиль долины (а) и русла (б) реки: / — бровка долины (коренного берега); 2 — уступ коренного берега; 3 — первая надпойменная терраса (аккумулятивная); 4 — вторая надпойменная терраса (эрозионная); 5 — бровка террасы; б —русло реки; 7—низкая пойма; 8— высокая пойма; 9— коренные породы; 10 — аллювиаль­ные отложения; 11 — прирусловой вал

выделяют склоны долины (вместе с уступом долины и надпоймен­ными террасами) и дно долины. В пределах дна (ложа) долины находятся русло реки (наиболее низкая часть долины, занятая вод­ным потоком в межень) и пойма (заливаемая водами половодья или значительных паводков часть речной долины).

Русла рек по форме в плане подразделяются на прямолинейные, извилистые (меандрирующие), разделенные на рукава, разбросанные (блуждающие) (рис. 6.4).

характеристика водосборной площади этоРис. 6.4. Типы речных русел: а — прямолинейное; 6 — извилистое; в — раз­деленное на рукава; г — разбросанное; 1 — ли­ния наибольших глубин; 2 — отмель; 3 — осе­редок или остров; 4 — размываемый участок берега; 5 — направление течения

Основные морфологические элементы русла следующие: излучи­ны (меандры), затопляемые подвижные повышения дна — осередки и более высокие, более стабильные и закрепленные растительно­стью острова, глубокие и мелкие участки русла — плесы и перека­ты, донные гряды различного размера.

Полоса в русле реки с глубинами, наиболее благоприятными для судоходства, называется фарватером. Иногда помимо фарватера выделяют линию наибольших глубин. Линии на дне речного русла, соединяющие точки с одинаковыми глубинами, называют изобатами.

Основными морфометрическими характеристиками речного русла (см. рис. 6.3, б) являются площадь поперечного сечения со, ширина русла В между урезами русла при заданном его наполнении, мак­симальная глубина русла hmax. Среднюю глубину русла hcp в данном поперечном сечении вычисляют по формуле

hcp =Ѡ/В

Для большинства речных русел выполняется приближенное соотношение hcp

2/3hmax В извилистом русле максимальная глубина обычно смещена к вогнутому берегу.

В гидравлических расчетах часто используют еще две характе­ристики русла реки — длину смоченного периметра р (см. рис. 6.3, б) и гидравлический радиус R, равный

R =Ѡ/р

Смоченный периметр — это длина подводного контура попереч­ного сечения речного русла, т. е. линия контакта воды с ограни­чивающими ее твердыми поверхностями — с дном и берегами, а зи­мой также и с ледяным покровом. Максимальная ширина русла на реках может достигать десят­ков километров (р. Амазонка), а максимальная глубина — 100—110 м (низовья Енисея). Здесь не учитываются те случаи, когда море затопило древние русла или каньоны (устья Конго, Св. Лаврентия) и когда глубины достигают 300—400 м.

23. Питание рек. Классификация рек по видам питания (классификация Львовича). Расчленение гидрографа реки по видам питания.Выделяют четыре вида питания рек: дождевое, снеговое, ледниковое и подземное. Дождевое питание. Каждый дождь характеризуется слоем выпав­ших осадков (мм), продолжительностью (мин, ч, сут), интенсивно­стью выпадения (мм/мин, мм/ч) и площадью распространения (км 2 ). В зависимости от этих характеристик дожди можно, например, подразделить на ливнии обложные дожди. Чем меньше влажность воздуха и суше почва в период выпадения дождя, тем больше затраты воды на испарение и инфильтрацию и тем меньше величина дождевого стока. Наоборот, дожди, выпа­дающие на влажную почву при пониженной температуре воздуха, дают большую величину дождевого стока. Таким образом, один и тот же дождь в зависимости от состояния подстилающей поверх­ности и влажности воздуха может быть в одних случаях стокооб­разующим, а в других — почти не давать стока.

Снеговое питание. В умеренных широтах основным источником питания рек служит вода, накапливающаяся в снежном покрове. Снег в зависимости от толщины снежного покрова и плотности может при таянии дать разный слой воды. Запасы воды в снежном покрове распределяются по площади бас­сейна обычно неравномерно — в зависимости от высоты местности, экспозиции склонов, неровностей рельефа, влияния растительного покрова и т. д. Следует различать процессы снеготаяния и водоотдачи снежно­го покрова, т. е. поступления не удерживаемой снегом воды на поверхность почвы. Весеннее снеготаяние подразделяют на три периода: 1) началь­ный период (снег залегает сплошным покровом, таяние замедлен­ное, водоотдачи снежного покрова практически нет, сток еще не формируется); 2) период схода основной массы снега (начинается интенсивная водоотдача, возникают проталины, быстро нарастает величина стока); 3) период окончания таяния (стаивают оставши­еся запасы снега). Территорию, где происходит в данный момент таяние снега, называют зоной одновременного снеготаяния. Эта зона ограничена фронтом таяния (линией, отделяющей зону таяния от области, где таяние снега еще не началось) и тылом таяния (линией, отделяю­щей зону таяния от области, где снег уже сошел). Важной характеристикой снеготаяния служит его интенсивность. Она определяется характером изменения температуры воздуха в ве­сенний период («дружностью весны») и особенностями подстилаю­щей поверхности.

Расчет таяния снега и оценку его роли в формировании стока проводят различными способами. Простейшие из них основаны на данных об изменении температуры воздуха как главной причины снеготаяния. Так, нередко используют эмпирическую формулу вида: h=α ΣТ

где h — слой талой воды (мм) за интервал времени Δ t; ΣТ— сумма положительных средних суточных температур воздуха за тот же интервал времени, а — коэффициент пропорциональности, называ­емый коэффициентом стаивания (это слой талой воды, приходя­щийся на один градус положительной средней суточной темпера­туры воздуха). Подземное питание рек. Оно определяется характером взаимодей­ствия подземных (грунтовых) и речных вод. Реки получают подзем­ное питание в течение всего года, кроме пика половодья. Ледниковое питание. Это питание имеют лишь реки, вытекаю­щие из районов с высокогорными ледниками и снежниками. Классификация рек по видам питания. Известный русский климатолог А. И. Воейков был первым, пред­ложившим классификацию рек земного шара по видам питания.

В настоящее время более распространена классификация рек по источникам, или видам питания, М. И. Львовича. Для определения степени преобладания того или иного вида питания приняты три градации. Если один из видов питания дает более 80 % годового стока реки, следует говорить об исключительном значении данного вида питания (другие виды питания не учитываются). Если на долю данного вида питания приходится от 50 до 80 % стока, то этому виду питания придается преимущественное значение (другие виды питания учитываются лишь, если на их долю приходит­ся больше 10 % годового стока). Если же ни один из видов питания не дает больше 50 % годового стока, то такое питание называют сме­шанным. Указанные диапазоны градаций (80 и 50 %) относятся ко всем видам питания, кроме ледникового. Для ледникового пита­ния соответствующие диапазоны градаций уменьшены до 50 и 25 %.

Гидрограф-график колебания расхода воды в течение года. графика у меня нет!

24. Водный баланс бассейна реки.С учетом общих положений о водном балансе участка суши и результатов рассмотрения водного баланса различ­ных вертикальных зон в речном бассейне уравнение водного баланса бассейна реки для интервала времени At в наибо­лее общем виде представим следующим образом (рис. 6.6):

X+y1+w1+z1=y2+w2+z2± Δu

Здесь х — жидкие (дождь) и твердые (снег) осадки на поверх­ность речного бассейна; у1— поверхностный приток из-за пределов бассейна (при правильно проведенной водораздельной линии такой приток может быть лишь искусственным — с помощью пересекаю­щих водораздел трубопроводов, каналов, часто с системой подпор­ных сооружений, насосных станций и т. д.); w1 — подземный при­ток из-за пределов бассейна. Z1— конден-

характеристика водосборной площади этоРис. 6.6. Схема составляющих водного баланса бассейна реки (обозначения в тексте): 1 — канал; 2 — гидроузел

сания водяного пара, У2

поверхностный отток за пределы бассейна (он может быть представлен прежде всего стоком самой реки у’2, а также искусственным оттоком у», осуществляемым через водораздел с помощью гидротехнических сооружений); w2 — подземный отток за пределы бассейна, Z2 — испарение с поверхности бассей­на, складывающееся из суммарного испарения, а также испарения с поверхностей, покрытых водой или снегом и льдом, ± Δи — изменение запасов воды в бассейне (руслах рек, водоемах, почве, водоносных горизонтах, снежном покрове и т. д.) за интер­вал времени Δ t (с плюсом — при увеличении запасов воды, с ми­нусом—при их уменьшении). Атмосферные осадки, подземный приток и искусственный по­верхностный приток из-за пределов бассейна составляют приходную часть уравнения водного баланса; поверхностный и подземный стоки за пределы бассейна и испарение объединяются в расходную часть уравнения водного баланса.

Единицами измерения составляющих уравнения водного балан­са речного бассейна обычно служат либо величины слоя (мм), либо объемные величины (м 3 , км 3 ), отнесенные к какому-либо интервалу времени (месяц, сезон, год). Во многих случаях возможны некоторые упрощения уравнения водного баланса.

В таких случаях и при отсутствии искусственного перерас­пределения стока между смежными бассейнами уравнение водного баланса примет вид: x=y+z± Δu. Уравнение широко используют в гидрологии для анализа водного баланса речных бассейнов для отдельных месяцев, сезонов, лет.

Видео:Гидрологическая ГИС №1 - Определение площади, средней высоты и уклона водосбораСкачать

Гидрологическая ГИС №1 - Определение площади, средней высоты и уклона водосбора

Водосборный бассейн

Водосборный бассейн (водосборная площадь, водосбор) — часть земной поверхности, толщи почв и грунтов, откуда поверхностные и подземные воды поступают в водный объект (реки, озера, водохранилища, моря и океаны).

Водосборный бассейн, как правило, ограничен водоразделом; для Мирового океана – это область внешнего стока всей суши Земли.
Водосборный бассейн озер, морей и океанов в основном складываются из суммы водосборных бассейнов рек, впадающих в них.

Часто понятие «водосборный бассейн реки» заменяют на понятие «бассейн реки», или «речной бассейн».
В большинстве случаев такая замена допустима.
Однако иногда площадь бассейна реки, определяемая в пределах ее поверхностного (орографического) водораздела, может не совпадать с площадью водосборного бассейна этой реки.
Это происходит, во-первых, когда поверхностный и подземный водоразделы у реки не совпадают, часть подземного стока либо поступает в рассматриваемый бассейн реки извне (из соседнего речного бассейна), либо уходит за пределы бассейна данной реки, что характерно для небольших рек с неглубоким эрозионным врезом; во-вторых, когда часть земной поверхности, формально относящаяся к какому-либо речному бассейну, вследствие особенностей рельефа может оказаться областью внутреннего стока (бессточной) и в состав водосборного бассейна реки не входит.
Такие случаи характерны для засушливых районов с плоским рельефом; например, в Северном Казахстане в бассейне р. Тобол (выше г. Кустанай) бессточны 16,3 тыс. км 2 (св. 50 % площади бассейна реки), а в бассейне р. Ишим (выше г. Астана) – 1,75 тыс. км 2 (ок. 24 %).

Видео:Определение площади водосборного бассейна методом палетки 2 занятие 24.09.13 Д-12Скачать

Определение площади водосборного бассейна методом палетки 2 занятие 24.09.13 Д-12

Please wait.

Видео:РекиСкачать

Реки

We are checking your browser. gufo.me

Видео:Определение границ бассейнов рек в QGIS 3.16Скачать

Определение границ бассейнов рек в QGIS 3.16

Why do I have to complete a CAPTCHA?

Completing the CAPTCHA proves you are a human and gives you temporary access to the web property.

Видео:Civil 3D. Анализ поверхностей Водосборы и уклоныСкачать

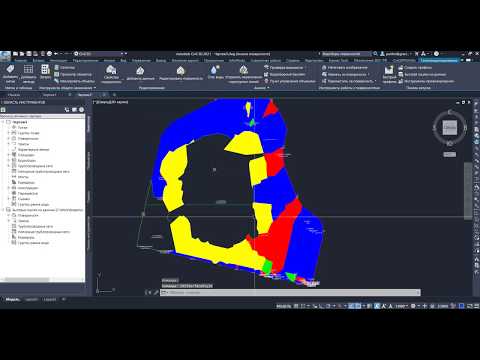

Civil 3D. Анализ поверхностей Водосборы и уклоны
