ГОСТ 5746-2003 Лифты пассажирские. Основные параметры и размеры

Основные параметры и размеры

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 209 «Лифты, строительные подъемники и эскалаторы»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 23 от 22 мая 2003 г.)

За принятие проголосовали:

Наименование национального органа по стандартизации

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

3 Разделы (подразделы) настоящего стандарта, за исключением 4.1 (таблица 1) и 4.3 (таблица 2), представляют собой аутентичный текст ИСО 4190-1:1999 «Установка пассажирских и служебных лифтов. Часть 1. Лифты классов I, II, III и VI» с Изменением от 01.03.2001 (ISO 4190-1:1999 «Installation of passenger and service lifts — Part 1: Class I, II, III and VI lifts») (with corrections of 01.03.2001)

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 октября 2003 г. № 300-ст межгосударственный стандарт ГОСТ 5746-2003 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2004 г.

1 Область применения . 2

2 Нормативные ссылки . 2

3 Определения . 2

4 Основные параметры .. 4

5 Основные размеры .. 5

Настоящий стандарт содержит требования к основным параметрам и размерам лифтов, изложенным в международном стандарте ИСО 4190-1-99 «Установка пассажирских и служебных лифтов. Часть 1. Лифты классов I , II , III и VI ».

Стандарт разработан с целью:

— создания благоприятных условий для потребителей лифтов за счет значительного увеличения номенклатуры и исполнений пассажирских лифтов, в том числе лифтов с гидроприводом, а также лифтов, оснащенных телескопическими дверями;

— расширения возможностей использования пассажирских лифтов инвалидами;

— обеспечения перевозки лежачих больных на носилках, каталках и других средствах горизонтального транспортирования с различными системами жизнеобеспечения;

— расширения ряда грузоподъемностей и скоростей пассажирских лифтов для зданий большой заселенности и этажности с интенсивными пассажиропотоками;

— уменьшения объемов, занимаемых лифтами в зданиях, за счет сокращения размеров шахт.

Основные параметры и размеры

Basic parameters and dimensions

Дата введения 2004-07-01

Видео:Физика 7 кл (2013 г) Пер § 23 Упр 8 № 4.Грузоподъемность лифта 3т.Сколько листов железа можно погрСкачать

1 Область применения

1.1 Настоящий стандарт распространяется на пассажирские электрические и гидравлические лифты, устанавливаемые в глухих шахтах.

1.2 Пассажирские лифты, включенные в настоящий стандарт, предназначены для оборудования зданий (сооружений):

— эксплуатирующихся (при замене лифтов);

1.3 Настоящий стандарт не распространяется на лифты номинальной скоростью более 6 м/с. Требования стандарта являются рекомендуемыми, кроме требований, регламентированных национальными «Правилами устройства и безопасной эксплуатации лифтов» (ПУБЭЛ).

Видео:Конструкция подвижного пола в лифте ПП-0471. Или половые контакты.Скачать

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел.

Видео:Почему отказались от подвижных полов в лифтах?Скачать

3 Определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями.

3.1.1 грузоподъемность лифта номинальная: Значение, равное массе груза, на транспортирование которого рассчитан лифт.

3.1.2 дверь (кабины, шахты) горизонтально-раздвижная: Дверь, створка(и) которой перемещается(ются) в горизонтальном направлении.

3.1.3 дверь кабины (шахты) телескопическая: Горизонтально-раздвижная дверь, створки которой перемещаются в параллельных плоскостях, при открывании заходя одна за другую.

3.1.4 дверь кабины (шахты) центрального открывания: Горизонтально-раздвижная дверь, створки которой перемещаются в противоположных направлениях от центра.

3.1.5 здания с интенсивными пассажиропотоками: Здания большой этажности и (или) заселенности.

3.1.6 кабина: Грузонесущее устройство, предназначенное для размещения людей (пассажиров).

3.1.7 лифт: Стационарная грузоподъемная машина периодического действия, предназначенная для подъема и спуска людей и (или) грузов в кабине, движущейся по жестким прямолинейным направляющим, у которых угол наклона к вертикали не более 15°.

3.1.8 лифт гидравлический: Лифт с электронасосным гидроприводом поступательного движения.

3.1.9 лифт пассажирский: Лифт, предназначенный, в основном, для подъема и спуска людей.

3.1.10 лифт электрический: Лифт с электроприводом.

3.1.11 лифт пассажирский для зданий лечебно-профилактических учреждений (больничный лифт): Пассажирский лифт, размеры кабины и конструкция которого позволяют перевозить пациентов лечебно-профилактических учреждений, в том числе на средствах горизонтального транспортирования (каталках, кроватях и т.д.) и (или) медицинское оборудование.

3.1.12 машинное помещение: Огороженное со всех сторон пространство, оснащенное дверью, в котором размещаются привод, вводное устройство, станция управления и другое оборудование лифта.

3.1.13 приямок шахты: Часть шахты, расположенная ниже уровня пола нижней посадочной (погрузочной) площадки.

3.1.14 скорость номинальная: Скорость движения кабины, на которую рассчитан лифт.

3.1.15 шахта: Сооружение, в котором движутся кабина и противовес.

3.2 Обозначение размеров

3.2.1 Внутренние размеры кабины и дверного проема (см. рисунок 1)

3.2.1.1 Ширина кабины b ₁ * — горизонтальное расстояние между внутренними поверхностями стен кабины, измеренное параллельно передней стенке входа в кабину.

3.2.1.2 Глубина кабины d ₁ * — горизонтальное расстояние между внутренними поверхностями передней и задней стен кабины, измеренное перпендикулярно ширине кабины.

* Должны измеряться, как указано на рисунке 1а, на высоте 1 м от уровня пола кабины. Декоративные или защитные панели или поручни (при наличии) должны размещаться внутри этих размеров.

3.2.1.3 Высота кабины h ₄ — вертикальное внутреннее расстояние между порогом входа в кабину и конструктивным потолком кабины.

Устройства освещения кабины и декоративные потолки размещены внутри этого размера.

3.2.1.4 Ширина дверного проема b ₂ — размер ширины входа в свету, измеренный при полностью открытых дверях кабины и шахты.

3.2.1.5 Высота дверного проема h ₃ — размер высоты входа в свету, измеренный при полностью открытых дверях кабины и шахты.

3.2.2 Внутренние размеры шахты (см. рисунки 2а и 2б)

3.2.2.1 Ширина шахты b ₃ — горизонтальное расстояние между внутренними поверхностями стен шахты, измеренное параллельно ширине кабины.

3.2.2.2 Глубина шахты d ₂ — горизонтальное расстояние, перпендикулярное ширине шахты.

3.2.2.3 Глубина приямка d ₃ — наименьшее расстояние, измеренное параллельно направляющим, от уровня пола нижней посадочной (погрузочной) площадки до пола шахты.

3.2.2.4 Высота шахты от верхней посадочной (погрузочной) площадки h ₁ — наименьшее расстояние, измеренное параллельно направляющим, от уровня чистого пола верхней посадочной (погрузочной) площадки до выступающих частей перекрытия над шахтой.

3.2.3 Внутренние размеры машинного помещения (см. рисунки 2а и 2б)

3.2.3.1 Ширина машинного помещения b ₄ — горизонтальный размер, измеренный параллельно ширине кабины.

3.2.3.2 Глубина машинного помещения d ₄ — горизонтальный размер, измеренный перпендикулярно ширине машинного помещения.

3.2.3.3 Высота машинного помещения h ₂ — наименьший размер между уровнем размещения лебедки (гидроагрегата) и потолком машинного помещения, измеренный в соответствии с положениями ПУБЭЛ.

Видео:Лекция Устройство лифтов, преподаватель спец дисциплин Плешакова Е А , мастер по Алтынхан А ЕСкачать

4 Основные параметры

4.1 Числовые значения грузоподъемностей пассажирских лифтов выбирают из ряда чисел, близких к ряду предпочтительных чисел R 10 по ГОСТ 8032 .

Рекомендуемые значения номинальных грузоподъемностей пассажирских лифтов соответствуют ряду: 320, 630, 800, 1000, 1275, 1600, 1800, 2000, 2500 кг.

Значения грузоподъемностей пассажирских лифтов для зданий различных видов рекомендуется выбирать согласно таблице 1.

Таблица 1 — Значения грузоподъемностей лифтов для зданий различных видов

Общественные и промышленные (сооружения)

Большой этажности и (или) заселенности (с интенсивными пассажиропотоками)

Номинальные грузоподъемности лифтов, кг

1275, 1600, 1800, 2000

1275*, 1600*, 2000*, 2500*

* Для больничных лифтов.

4.2 Числовые значения скоростей пассажирских лифтов выбирают из ряда чисел, близких к ряду предпочтительных чисел R 5 по ГОСТ 8032.

Рекомендуемые значения номинальных скоростей движения кабин пассажирских лифтов соответствуют ряду: 0,40; 0,63; 1,00; 1,60; 2,00; 2,50; 3,00; 3,50; 4,00; 5,00; 6,00 м/с.

Номинальные скорости для пассажирских лифтов в зависимости от привода следует принимать в диапазоне:

0,63 — 6,00 — электрический привод;

0,40 — 1,00 — гидравлический привод.

4.3 Для зданий различных видов высотой до 25 этажей включительно скорость лифта, как правило, принимают согласно таблице 2.

Для зданий высотой более 25 этажей выбор скорости лифта производят при проектировании в соответствии с расчетом и по согласованию с производителем лифта.

Таблица 2 — Значения скорости лифта в зависимости от этажности здания

Номинальная скорость лифта, м/с

Максимальное число этажей

Общественные и промышленные здания (сооружения)

Видео:Почему нужно обслуживать подвижный пол кабины лифта.Скачать

Основные размеры пассажирских и грузовых лифтов

Размеры рассчитываются согласно требованиям по безопасному размещению пассажиров и грузов при минимально занятой площади. Оптимальные габариты определяются исходя из потенциального пассажиропотока внутри здания. Согласно требованиям, подъемник обязан обеспечивать возможность за 5 минут перевезти не менее 6% жильцов.

Габариты стандартного лифта, работающего в доме, позволяют единовременно переводить 5-8 пассажиров. Данный показатель помогает рассчитать полезную площадь и грузоподъемность устройства, определить ширину и высоту дверного проема.

Видео:макет лифта (часть 17) максимальная грузоподъемностьСкачать

Пассажирский

Основные параметры пассажирского лифта подбираются с учетом этажности строения, пассажиропотока. Чем выше данные показатели, тем большие габаритные размеры кабины. Стандартные размеры подъемника используемого в жилых домах такие:

• Высота (h) — 2100…2400 миллиметров
• Ширина (b) дверного портала — 700…1200 миллиметров

Внутренние размеры стандартного пассажирского подъемника представлены следующими значениями глубины (l) в миллиметрах:

• 950 — позволяет перемещать единовременно 5 пассажиров
• 1400 — способна вместить 8 человек
• 2100 — обеспечивает транспортировку 13 пользователей

Полезная площадь внутри кабины измеряется при закрытых створках на высоте 100 сантиметров от пола. Рассчитываемая исходя из полученных параметров грузоподъемность, определяет средний вес пользователя равный 80 килограмм, поэтому используемые в обычных жилых строениях подъемные аппараты способны перемещать 400 — 1000 килограмм.

Наиболее востребованный подъемный аппарат, используемый в многоэтажных зданиях, офисах, промышленных корпусах. Размеры кабины лифта 400 кг составляю: h — 2100, b — 1100, I — 950…1000, габариты дверного проема — 650…800 миллиметров.

Используется в местах с интенсивным пассажиропотоком, к ним относятся офисные здания, торгово-развлекательные центры. Лифт транспортирующий 500 кг обладает такими габаритами: h — 2100, I — 1180…2200, b — 1040…2250 миллиметров.

Лифт поднимающий 630 кг способен перевозить пассажиров с инвалидными колясками, габаритными покупками. Размеры кабины позволяют использовать его развлекательных центрах, административных зданиях, жилых строениях. Габаритные характеристики подъемной машины следующие: h — 1400…2100, I — 1100…2200, b — 1100…2100, дверной портал — 700…1200 миллиметров.

Аппарат грузоподъемностью 1000 кг устанавливается в высотках, гостиничных комплексах, торговых центрах и перевозит пассажиров с объемным багажом. Основные внутренние габариты такие: h — 2100…2300, I — 1500, b — 1100…1800, портал дверей — 1000 миллиметров.

Видео:Лекция "Устройство лифтов", преподаватель спец.дисциплин Плешакова Е.А., мастер п/о Алтынхан А.Е.Скачать

Грузовой

Грузовой лифт обладает рядом специфических особенностей, связанных с транспортировкой крупногабаритных тяжестей, среди которых стоит выделить увеличенное внутреннее пространство, расширенный портал дверей.

Размер кабины подъемника в жилом доме является критически важным показателем, оказывающим значительное влияние на возможность транспортировки грузов. Рассмотрим подробнее основные размеры грузового подъемника.

Высота стандартного грузового лифта составляет 200 см. Определяется она измерением расстояния между потолком и полом без учета осветительной техники, элементов отделки.

Глубина обычно составляет 158-258 см. Данный размер определяется измерением расстояния между задней и передней стенкой без учета поручней, декоративных накладок, элементов панели.

Определяет расстояние между боковыми стенами внутри грузоподъемника, без учета поручней, защитных панелей, декоративных накладок. В жилых домах стандартная ширина равняется 158 см.

Еще одним важным параметром является размер двери. Стандартная b двери равняется 110 см, h — 200 см.

Кроме этого, значительное влияние на габариты подъемного аппарата оказывает грузоподъемность.

Подъемник поднимающий 2000 килограмм используется в высотных строениях и перемещает габаритную мебель, строительные материалы. Внутренние размеры грузового подъемника следующие: h — 2100…3000, l — 1480…2580, b — от 1580 мм.

Зачастую грузоподъемная машина работает на складах крупных компаний и способна перевозить крупногабаритные товары. Поэтому, размер грузового лифта соответствует следующим параметрам: h — 2400…3000, I — 4000, b — 2900 мм.

Видео:Общие сведения о лифтах. Их устройствоСкачать

Шахта

Размеры шахты пассажирского/грузового подъемного аппарата обязаны обеспечивать грузоподъемной машине безопасное перемещение. Ключевую роль в расчете величины шахты играют габариты кабины. Представленные ниже параметры существенно отличатся у разных моделей подъемных машин и носят исключительно ознакомительный характер.

Видео:Работа лифта без внешней этажной панелиСкачать

Машинное помещение

Размеры машинного помещения рассчитываются с учетом функционирования лифтового оборудования, что позволяет персоналу беспрепятственно установить необходимые запчасти для лифтов, провести регламентное обслуживание, экспертизу. Согласно требованиям, расстояние между стенами и деталями механизмов составляет не менее 50 см, минимальная высота зоны обслуживания равняется 200 см. Дверь ведущая в машинное отделение имеет высоту не ниже 180, ширину — 80 см.

ГОСТ 5746 2015 распространяется на лифты пассажирские, определяет вес грузов, размеры кабины, двери, машинного отделения, шахты лифта, устанавливает полезную площадь внутри грузоподъемных машины категории А.

Размеры грузовых лифтов обязаны соответствовать ГОСТу 8823-2018. Государственный стандарт регламентирует номинальную грузоподъемность, величину кабины, двери, шахты, приямка, машинного помещения.

Видео:Полиспастная подвеска лифта 2:1 на примере грузопассажирского лифта "OTIS".Скачать

ГОСТ Р 53770-2010 Лифты пассажирские. Основные параметры и размеры

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

Основные параметры и размеры

ISO 4190-1:1999
Lift (Elevator) installation — Part 1:
Class I, II, III and IV lifts
(MOD)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН ОАО «Щербинский лифтостроительный завод» (ОАО «ЩЛЗ») на основе аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 209 «Лифты, эскалаторы, пассажирские конвейеры и подъемные платформы для инвалидов»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 февраля 2010 г. № 15-ст

При этом дополнительные требования и параметры, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации, выделены в тексте стандарта курсивом.

Настоящий стандарт дополнен структурным элементом «Библиография».

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ Р 53770-2010
(ИСО 4190-1:1999)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Основные параметры и размеры

Passenger lifts. Basic parameters and dimensions

Дата введения — 2010-06-01

Видео:Ловители лифта. Устройство и принцип работы. Elevator catchers.Скачать

1 Область применения

1.1 Настоящий стандарт распространяется на пассажирские лифты для зданий (сооружений) различного назначения.

1.2 Пассажирские лифты, включенные в настоящий стандарт, предназначены для установки в новые здания (сооружения).

Настоящий стандарт может быть использован в качестве нормативной базы при установке новых лифтов в существующие здания (сооружения).

1.3 Настоящий стандарт не распространяется на пассажирские лифты со скоростью движения кабины более 6,0 м/с.

1.4 Основные параметры и размеры лифтов могут отличаться от включенных в настоящий стандарт при условии соблюдения требований безопасности, установленных [1].

Видео:Механизм ловителей лифта под кабиной.Скачать

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел

ГОСТ 30471 — 96/ГОСТ Р 50602-93 Кресла-коляски. Максимальные габаритные размеры

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Видео:Ремонт убитого лифта. Часть 3. Восстановил 2 этаж.Скачать

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 грузоподъемность лифта номинальная: Наибольшая масса груза, для транспортирования которой предназначен лифт.

3.2 дверь кабины (шахты) горизонтально-раздвижная: Дверь, створка (створки) которой перемещаются в горизонтальном направлении.

3.3 дверь кабины (шахты) горизонтально-раздвижная телескопическая: Дверь, створки которой перемещаются в параллельных плоскостях, при открывании заходя одна за другую.

3.4 дверь кабины (шахты) горизонтально-раздвижная центрального открывания: Дверь, створки которой при движении перемещаются в противоположные направления от центра (к центру).

3.5 дверь кабины (шахты) горизонтально-раздвижная одностороннего открывания: Дверь, створка (створки) которой перемещаются в одну сторону.

3.6 дверь кабины (шахты) распашная: Дверь кабины (шахты), створка (створки) которой перемещаются вокруг шарнирного крепления к порталу двери.

3.7 дверь кабины (шахты) складчатая: Дверь кабины (шахты), створка (створки) которой состоят из двух и более панелей, соединенных между собой шарнирами с возможностью складывания при открывании, а крайние полотна перемещаются вокруг шарнирного крепления к порталу двери.

3.8 кабина пассажирского лифта: Грузонесущее устройство, предназначенное для размещения и транспортирования пользователей, оборудованное ограждением в виде стен, пола, потолка и двери.

3.9 лифт: Грузоподъемная машина периодического действия, предназначенная для транспортирования людей и/или грузов в зданиях и сооружениях, оборудованная кабиной, перемещающейся по жестким направляющим, угол наклона которых к вертикали не превышает 15°.

3.10 лифт пассажирский: Лифт, предназначенный в основном для подъема и спуска людей.

3.11 лифт пассажирский категории А: Пассажирский лифт, полезная площадь кабины которого не превышает указанную в таблице 1 настоящего стандарта для соответствующей номинальной грузоподъемности.

3.12 лифт пассажирский категории В: Пассажирский лифт, полезная площадь кабины которого превышает указанную в таблице 1 настоящего стандарта для соответствующей номинальной грузоподъемности.

3.13 лифт пассажирский для лечебно-профилактических зданий (больничный лифт): Пассажирский лифт, размеры и конструкции которого позволяют перевозить пациентов на средствах горизонтального транспортирования (каталках, кроватях и т.п.) и/или медицинское оборудование.

3.14 лифт пассажирский самостоятельного пользования: Лифт, в котором транспортирование, вход и выход пассажиров осуществляются без участия обученного персонала.

3.15 машинное помещение: Отдельное помещение для размещения оборудования лифта (гидроагрегат или лебедка, а также связанные с ними механические и электрические устройства).

3.16 приямок шахты: Часть шахты, расположенная ниже уровня крайней нижней этажной площадки.

3.17 полезная площадь кабины: Площадь кабины, измеренная при закрытых дверях на высоте 1 м от уровня пола кабины, используемая для размещения транспортируемых пассажиров и/или грузов.

3.18 скорость лифта номинальная: Скорость движения кабины, на которую рассчитан лифт.

3.19 шахта лифта: Пространство, в котором перемещается кабина и, при наличии, противовес и/или уравновешивающее устройство кабины.

3.20 внутренние размеры кабины, шахты, машинного помещения: (см. рисунки 1 — 3).

3.20.1 ширина кабины b₁: Расстояние по горизонтали между внутренними поверхностями стен кабины, измеренное параллельно передней стенке входа в кабину. При наличии декоративных или защитных панелей, поручней они должны находиться внутри этого размера.

3.20.2 глубина кабины d₁: Расстояние по горизонтали между внутренними поверхностями передней и задней стен кабины, измеренное перпендикулярно к ширине кабины при наличии декоративных и защитных панелей, поручней они должны находиться внутри этого размера.

3.20.3 высота кабины h₁: Расстояние по вертикали между полом и конструктивным потолком кабины.

Устройства освещения кабины и декоративные потолки должны находиться внутри этого размера.

3.20.4 ширина дверного проема b₂: Ширина входа в свету, измеренная при полностью открытых дверях кабины и шахты.

3.20.5 высота дверного проема h₃: Высота входа в свету, измеренная при полностью открытых дверях кабины и шахты.

3.20.6 ширина шахты b₃: Расстояние по горизонтали между внутренними поверхностями боковых стен шахты, измеренное параллельно к ширине кабины.

3.20.7 глубина шахты d₂: Расстояние по горизонтали между внутренними поверхностями передней и задней стен шахты, измеренное перпендикулярно к ширине шахты.

3.20.8 глубина приямка d₃: Расстояние по вертикали от уровня пола крайней нижней этажной площадки до пола шахты, измеренное параллельно направляющим.

3.20.9 высота шахты от верхней этажной площадки h₁: Расстояние от уровня пола верхней этажной площадки до нижней части перекрытия шахты, измеренное параллельно направляющим.

3.20.10 ширина машинного помещения b₄: Расстояние по горизонтали между внутренними поверхностями стен машинного помещения, измеренное параллельно ширине кабины.

3.20.11 глубина машинного помещения d₄: Расстояние по горизонтали между внутренними поверхностями стен машинного помещения, измеренное перпендикулярно к ширине машинного помещения.

3.20.12 высота машинного помещения h₂: Расстояние по вертикали между уровнем пола машинного помещения, на котором размещено оборудование лифта, и потолком машинного помещения.

3.21 система управления лифта: Совокупность устройств управления, обеспечивающих работу лифта в соответствии с заданной программой.

3.22 система управления лифта внутренняя: Вид управления, при котором команда управления на пуск лифта подается только из кабины лифта.

3.23 система управления лифта смешанная: Вид управления, при котором команда управления на пуск лифта подается как из кабины, так и с этажных площадок.

Видео:Пусконаладка лифта при модернизации. Меня обманулиСкачать

4 Параметры лифтов

Видео:Монтаж лифта ПБА, производства ОАО "Могилевлифтмаш", Беларусского партнера АО ГК "ОЛК"Скачать

4.1 Ряд номинальных грузоподъемностеи

Значения номинальных грузоподъемностеи, кг, выбирают из ряда чисел, близких к ряду предпочтительных чисел R10 по ГОСТ 8032: 320; 400; 450; 500; 630; 800; 1000; 1275; 1600; 1800; 2000; 2500.

Видео:Похож как на обрыв троса лифта. Март 2022.Скачать

4.2 Ряд номинальных скоростей

Значения номинальных скоростей, м/с, выбирают из ряда чисел, близких к ряду предпочтительных чисел R5 по ГОСТ 8032: 0,4; 0,5; 0,63; 0,71; 1,0; 1,6; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0. Скорость от 0,5 до 6,0 м/с — для электрических лифтов. Скорость от 0,4 до 1,0 м/с — для гидравлических лифтов.

Видео:Почему ОПАСНЫ лифты в Болгарии 🇧🇬Скачать

5 Размеры

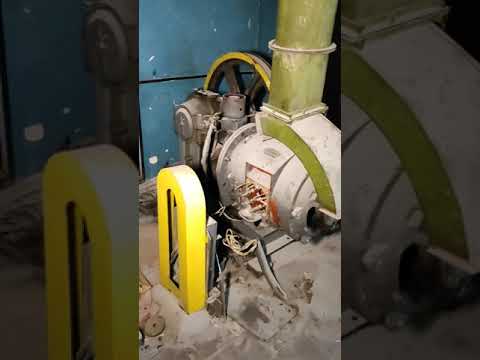

Видео:Старое машинное помещение на 4 лифтаСкачать

5.1 Внутренние размеры кабины пассажирского лифта

Размеры (полезная площадь) кабины лифтов категории А не должны превышать величин, установленных в таблице 1 для соответствующих номинальных грузоподъемностей. Ограничение полезной площади имеет целью предотвратить перегрузку кабины пассажирского лифта пассажирами.

Таблица 1 — Соотношение номинальной грузоподъемности и полезной площади кабины пассажирских лифтов категории А

Максимальная полезная площадь кабины, м 2
